gis制作高程、坡度、坡向分析图

相关教程:
DEM水文分析(一)
Arcgis下DEM水文分析(二)
DEM的应用包括:坡度:Slope、坡向:Aspect、提取等高线、算地形表面的阴影图、可视性分析、地形剖面、水文分析等,其中涉及的知识点有:      a)掌握根据DEM 计算坡度、坡向的方法。      b)理解基于DEM数据进行水文分析的基本原理。      c)利用ArcGIS的提供的水文分析工具进行水文分析的基本方法和步骤。

操作方法

  • 01

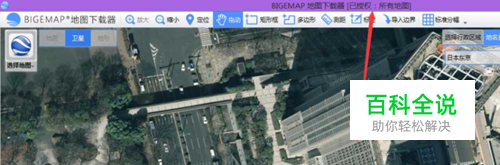

    通过BIGEMAP下载高程数据 1. 启动BIGEMAP地图下载器软件,查看左上角是否显示【已授权:所有地图】,如果没有该显示,请联系我们的客服人员。如下图所示:

  • 02

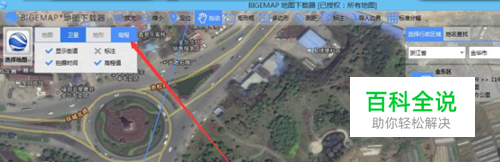

    选择左上角属性选项,选择【高程】,如下图:

  • 03

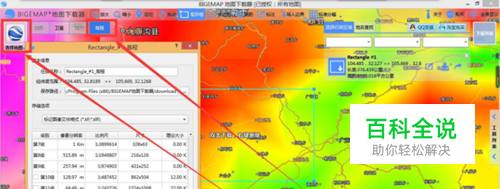

    选在你要的区域,双击下载,如下图所示:

  • 04

    选择下载的级别,建议尽量下载16级的,16级为最好级别。如果16级不能勾选,请选择下载小一点的范围,高程为矢量数据,超过20M大小,一般电脑都很难处理生成的等高线。下载之后的数据为tiff格式,实际为dem高程数据。

  • 05

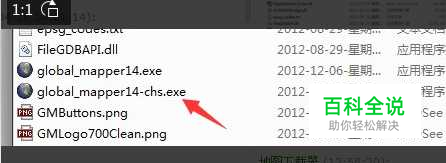

    启动安装好的Global Mapper软件,启动中文版在安装好的目录下有个chs或则chinese的启动图标,如下图所示:

  • 06

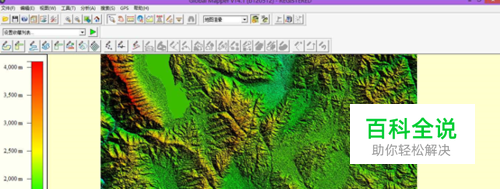

    将下载好的高程数据(下载目录下的后缀为tiff格式)拖入到global mapper中,如下图所示:

  • 07

    然后另存为【DEM】格式,如下图:

  • 08

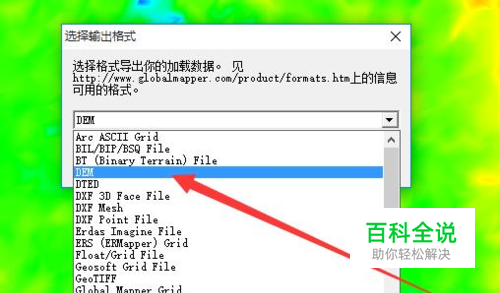

    在弹出的对话框中选择【DEM】格式,如下图:

  • 09

    点击【确定】,保存。

  • 10

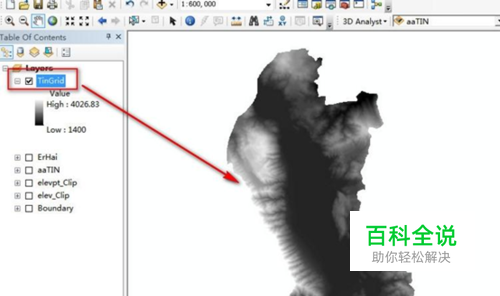

    DEM应用之坡度:Slope 打开ArcMap软件,选择添加按钮,将刚才保存的DEM文件打开,如下图:

  • 11

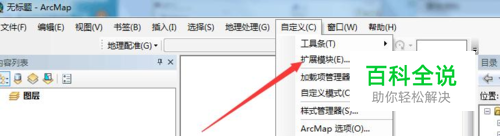

    在ArcMap中,需要打开【扩展模块】功能,如下图:

  • 12

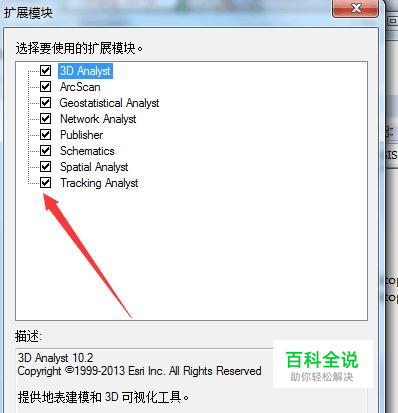

    弹出的对话框中勾选所有选项,如下图:

  • 13

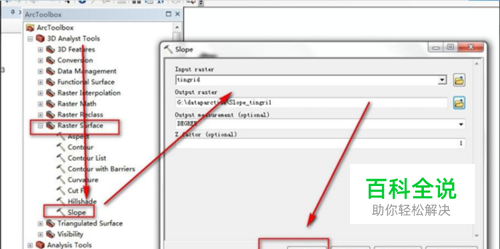

    点击【关闭】。 2) 在【ArcToolbox】中,执行命令[3D Analyst工具]——[栅格表面]——[坡度], 如下图所示,指定各参数:

  • 14

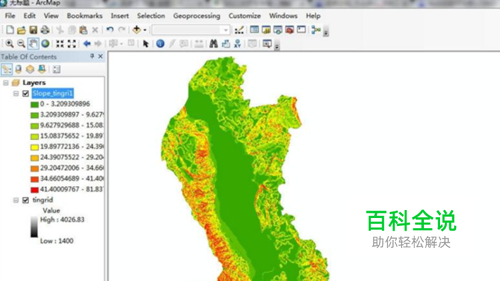

    执行后,得到坡度栅格Slope_tingri1:坡度栅格中,栅格单元的值在[0 -82] 度间变化,如下图

  • 15

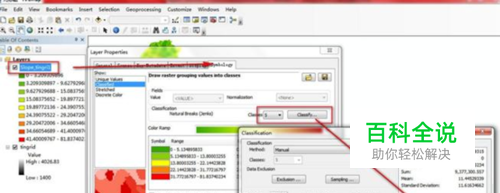

    右键点击图层[Slope_TinGrid],执行[属性命令],设置图层[符号系统],重新调整坡度分级。将类别调整为5,点[分类]按钮,用手动分级法,将中断值调整为:8,15,25,35,90。

  • 16

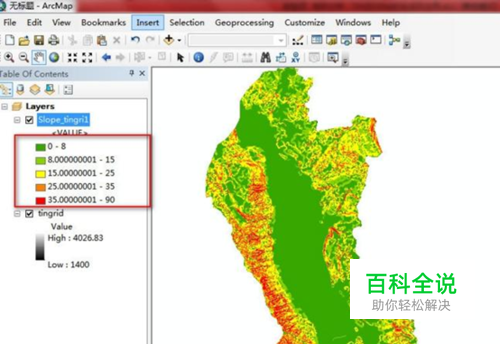

    确定后,如下:

  • 17

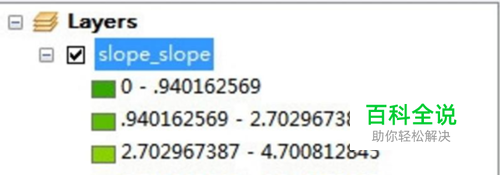

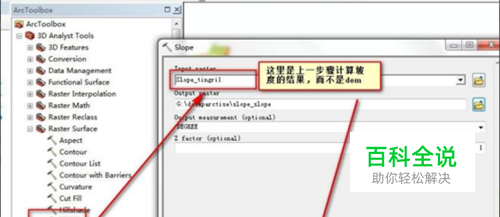

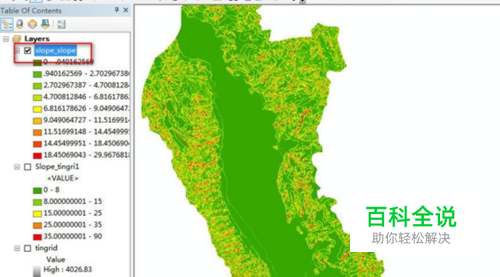

    【下面计算剖面曲率】 在【ArcToolbox】中,执行命令[3D Analyst工具]——[栅格表面]————[坡度]。按如下所示,指定各参数。得到剖面曲率栅格:[Slope _Slope],如下图:

  • 18

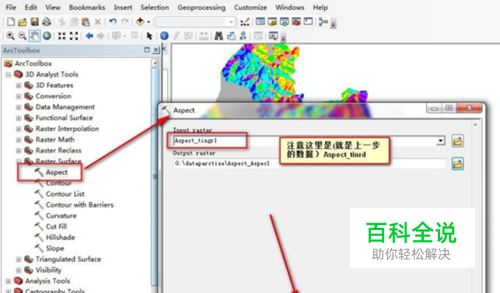

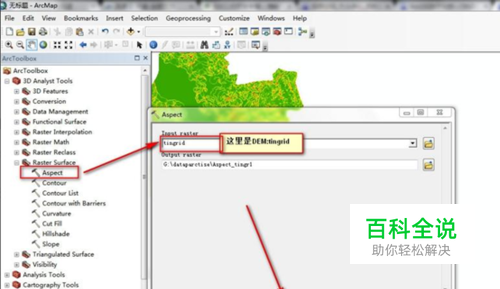

    DEM应用之坡向:Aspect     打开【ArcToolbox】,执行命令[3D Analyst工具]——[栅格表面]——[坡向],按下图所示,指定各参数:

  • 19

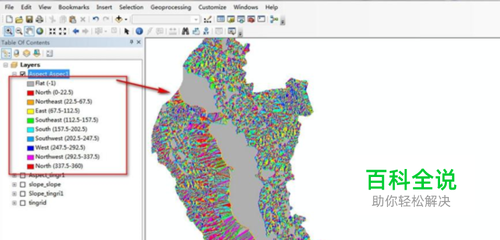

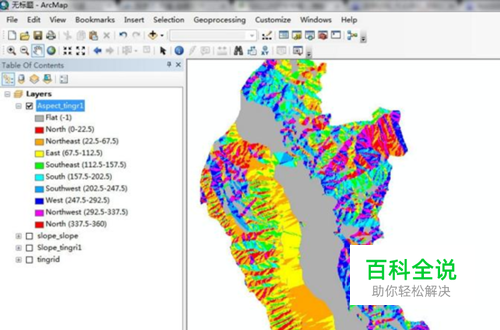

    执行结果为(得到坡向栅格:[Aspect_tgrid]):

  • 20

    以下计算平面曲率】: 在【ArcToolbox】中,执行命令[3D Analyst工具]——>[栅格表面]——>[坡度],按下图所示,指定各参数,按下图所示指定各参数:

  • 21

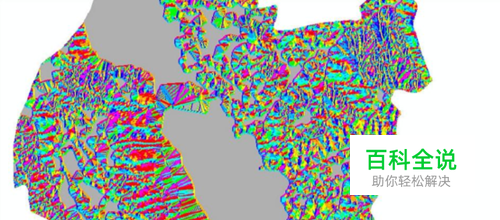

    执行后生成平面曲率栅格[Slope_Aspect]:

  • 22

    DEM应用之提取等高线 加载DEM数据,如下图:

  • 23

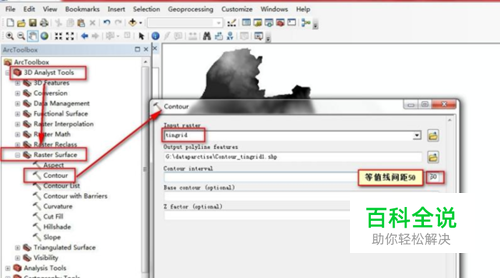

    然后在【ArcToolbox】中,执行命令[3DAnalyst工具]——>[栅格表面]——>[等值线],按下图所示指定各参数:

  • 24

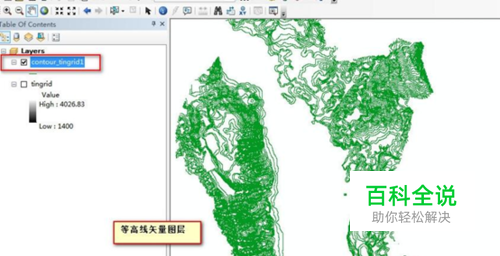

    执行后生成等高线矢量图层:如下图:

  • 25

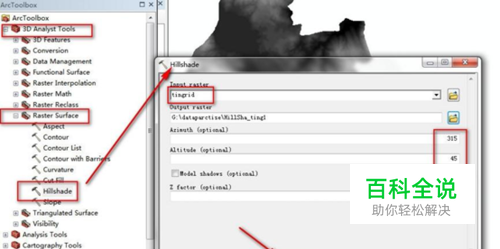

    DEM应用之计算地形表面的阴影图 在【ArcToolbox】工具箱中,执行命令[3D Analyst工具]——>[栅格表面]——> [山体阴影],按下图所示指定各参数:

  • 26

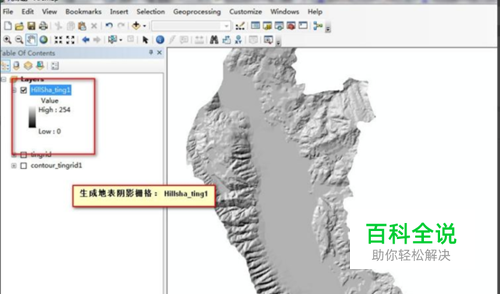

    执行后生成地表阴影栅格,如下图:

  • 27

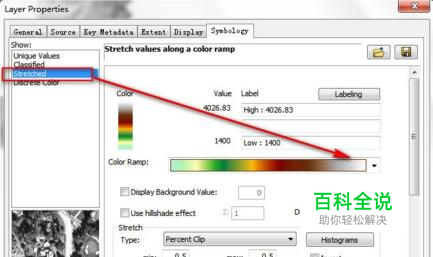

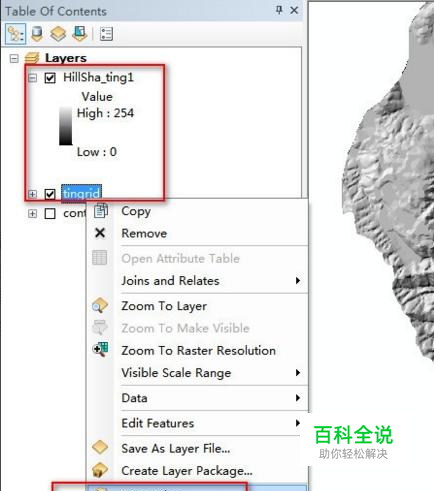

    下面进行【DEM渲染】: 关闭除[tingrid] 和 [Hillsha_ting]以外所有图层的显示,并将[tingrid ] 置于[Hillsha_ting] 之上,右键点击[tingrid] ,在出现的右键菜单中执行[属性],在[图层属性]对话框中,参照下图所示设置[符号系统]选项页中颜色。如图:

  • 28

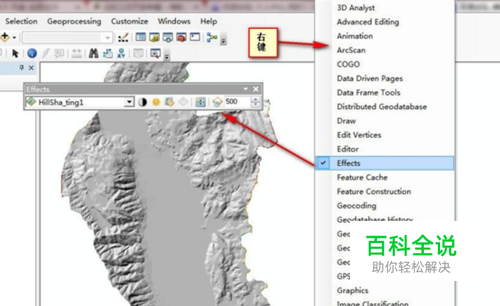

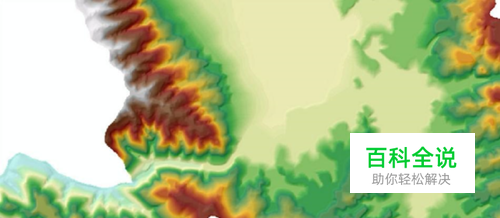

    在工具栏空白处右键,打开工具栏[效果],如下图所示,设置栅格图层[tingrid]的透明度为:[45%]左右,结果如图:

  • 29

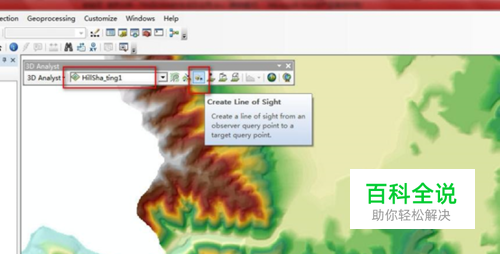

    DEM应用之可视性分析 (一)【通视性分析】 数据使用上一步骤的结果!在上一步的基础上进行。 打开[3D Analyst] 工具栏,从工具栏选择[创建通视线](Line of sight)工具,如图:

  • 30

    在出现的[通视分析]对话框中输入[观察者偏移量] 和 [目标偏移量], 即距地面的距离,如图:

  • 31

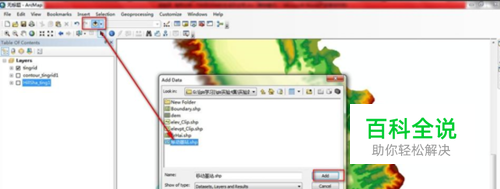

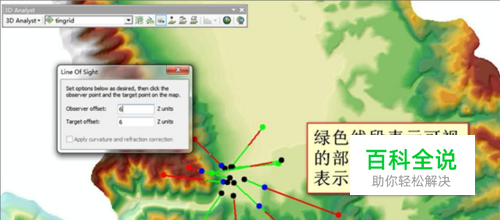

    在地图显示区中从某点[A]沿不同方向绘制多条直线,可以得到观察点[A]到不同目标点的通视性: (二)【可视区分析:移动发射基站信号覆盖分析】 (1)在上一步基础上进行,在内容列表区[TOC]中关闭除[tingrid]之外的所有图层,加载移动基站数据-矢量图层:[移动基站.shp] (数据后边会提高给大家下载)

  • 32

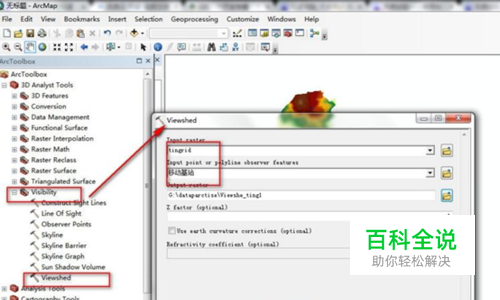

    (2)在【ArcToolbox】中,执行命令[3D Analyst工具]——>[栅格表面]——>[视域],按下图所示指定各参数: (其中绿色表示现有发射基站信号已覆盖的区域,淡红色表示,无法接收到手机信号的区域)

  • 33

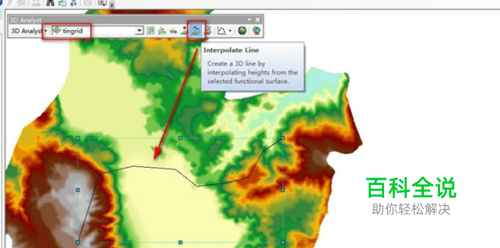

    DEM应用之地形剖面 本步骤同样是在上一步骤的结果下进行的: 在上一步基础上进行,打开[3D Analyst]工具栏,点击[线插值]工具,跟踪一条线段,这条线段可以从DEM:[TINGRID] 中得到高程值

  • 34

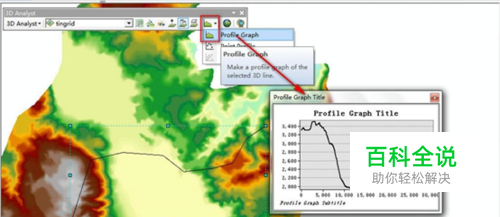

    点击[剖面图 ] 按钮,得到上一步所生成的3D线段的剖面图:
