solidworks 螺旋线和涡状线的绘制方法
solidworks 如何绘制螺旋线和涡状线
绘制螺旋线和涡状线
- 01
打开SW软件，点击上方的新建按钮
- 02

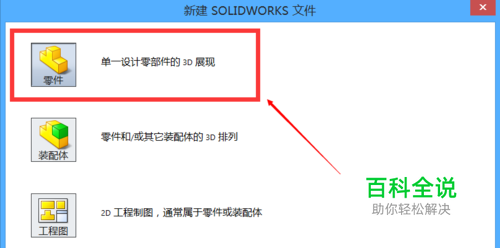

在弹出的对话框中，选择新建零件选项。
- 03

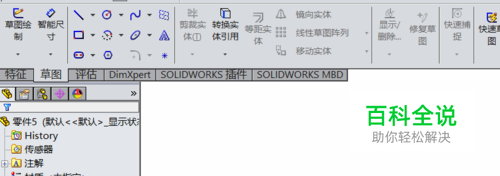

在打开的界面中点击【前视基准面】开始绘制图案
- 04

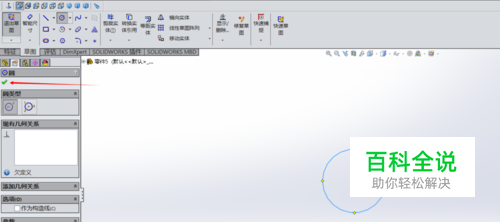

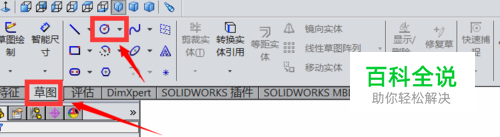

点击【草图】工具栏中的【圆】按键，在画布中绘制一个半径10mm的圆形。
- 05

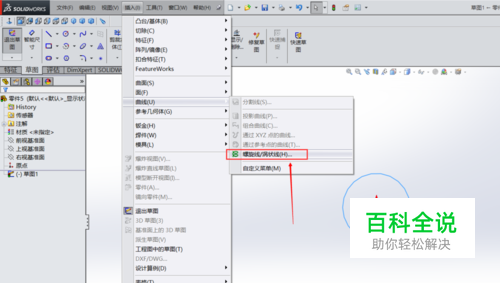

点击【插入】、【曲线】、【螺纹线/涡状线（H）】
- 06

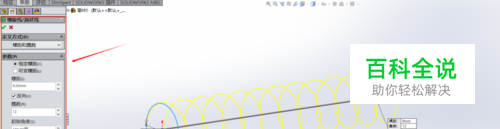

在左侧的设置对话框中设置你所需要的螺纹线的特征，至此螺纹线绘制成功，
- 07

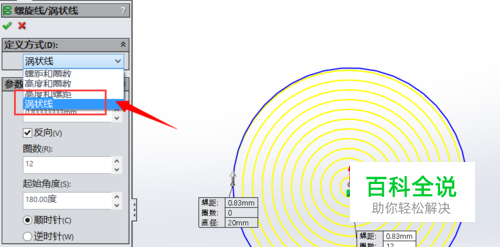

【涡状线】的绘制其实也很简单，只需要将定义方式修改为【涡状线】即可，然后在下方设置所需要的产品的参数。
