solidworks绘制轴承滚珠的技巧
solidworks中不像UG NX里面直接有长方体、圆柱体、球体等实体特征，需要自己创建特征生成，这里主要讲解一下轴承滚珠的创建生成。
操作方法
- 01

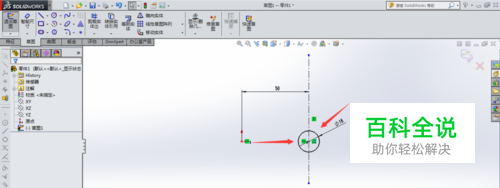

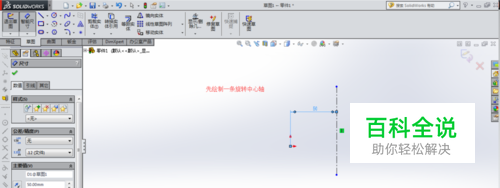

首先进入草图，创建一条中心线，该中心线到原点的距离应该等于轴承滚珠中心到轴承轴心的距离，特别要注意。再在中心线上绘制一个圆，具体操作如图
- 02

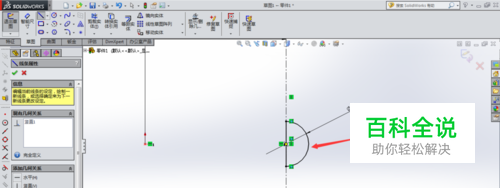

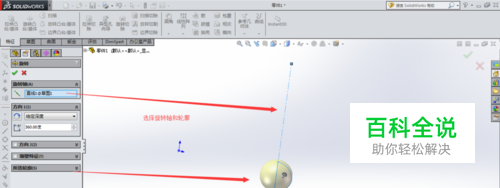

对草图中的圆进行约束修整，尺寸为轴承滚珠直径，绘制成一个封闭半圆，如图。完成后进行旋转，中心线为旋转轴，半圆轮廓为旋转轮廓，生成滚珠球体。
- 03

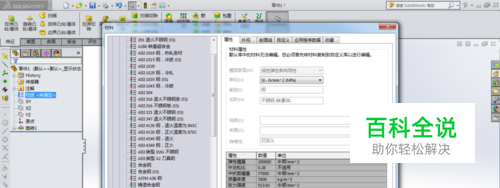

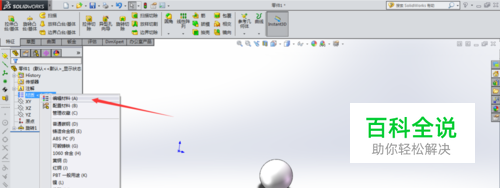

对滚珠进行指定材料为不锈钢，材料编辑如图。完成后进入草图模式，再绘制一条通过原点的中心线。
- 04

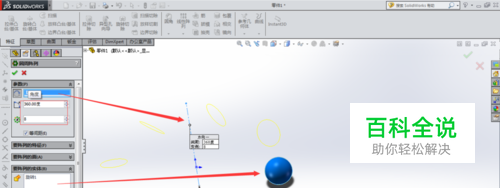

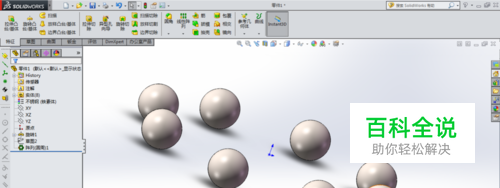

选择圆形阵列，以通过原点的中心线为旋转轴，以创建的球体为旋转实体，等间距阵列为８个，生成效果如图
