SolidWorks如何应用填充曲面命令创建曲面？
该给大家分享一篇SolidWorks应用填充曲面命令创建曲面的教程。
操作方法
- 01

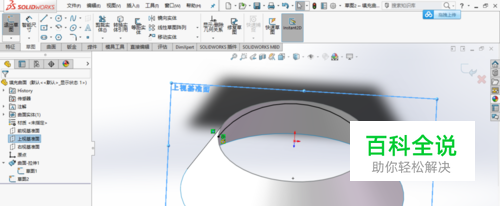

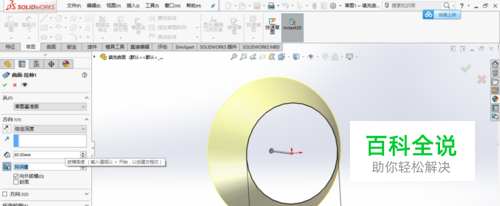

打开SolidWorks，新建一个零件文件。在前视基准面上绘制草图1，创建拉伸曲面，深度“60 mm”，向外拔模“30度”，如图所示。
- 02

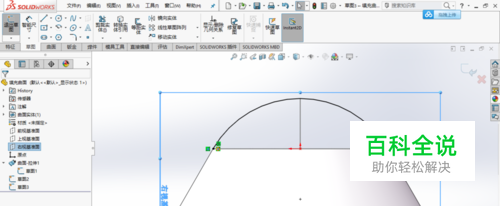

接下来为曲面填充创建相应的草图。 在上视基准面上绘制草图2，几何关系如图所示。
- 03

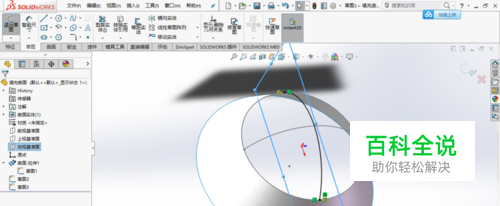

在右视基准面上绘制草图3，几何关系如图所示。
- 04

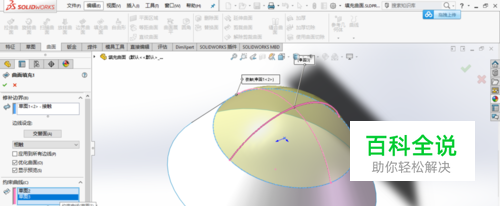

单击“曲面—填充曲面”命令。修补边界选择草图1，约束曲线选择草图2和草图3，如图所示。
- 05

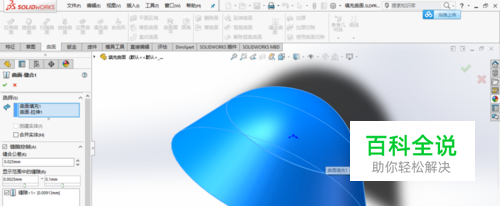

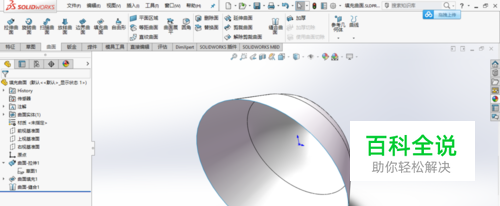

单击确定，完成曲面填充创建。单击“曲面—缝合曲面”命令，创建曲面缝合，如图所示。
- 06
单击确定。至此完成曲面创建。 保存模型。
