如何使用串口工具观测串口输出数据
在调试单片机程序时,我们经常要用到串口检测工具观测串口输出。这里介绍串口猎人的使用。
操作方法
- 01

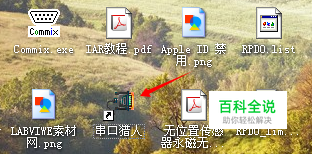

安装好串口猎人双击打开软件
- 02

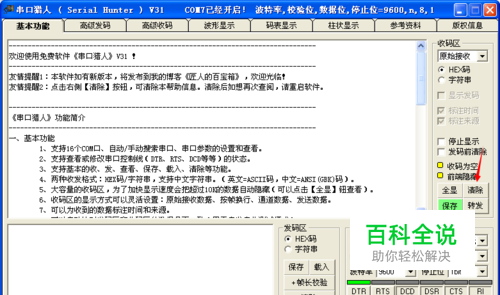

打开如下图,有串口猎人的基本介绍。点击清楚按钮可清楚内容
- 03

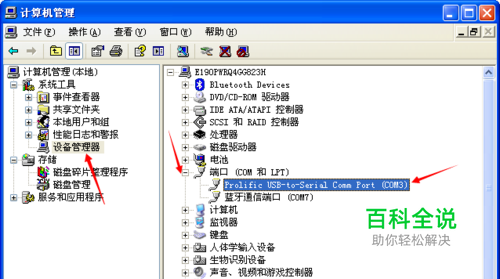

下面介绍设置: 1,COM口的选择 (将RS232转TTL电平的模块插入电脑的USB口、一端接单片机的串口、安装好驱动。一般电脑会自动安装好,不行就用驱动人生更新一下外设驱动就可以) 右键我的电脑,选择设备管理,双击设备管理器,点开端口的+。看见我们的COM口 Prolific USB-to-Serial Comm Port (COM3)
- 04

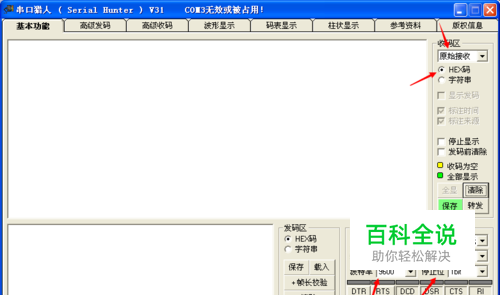

2、设置串口数据帧格式和接收格式 如图设置好数据帧的格式:波特率、数据位、停止位、校验位(要和单片机程序设置的一致) 接收格式:选择原始接收、HEX码的格式(如果发送的是字符串则选择字符串接收)
- 05

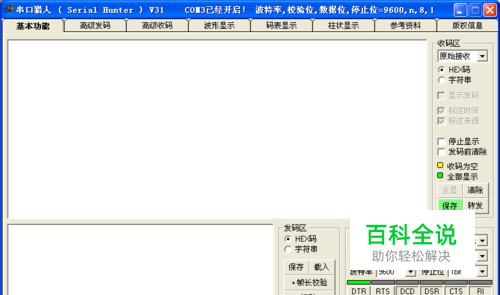

点击启动串口就可以接收到数据啦
- 06
如果需要将接收的数据保存下来分析数据内容,只需要点击保存即可(10K数据)
