天正电气CAD使用技巧:[20]如何自动生成导线
在弱电智能化设计时,特别是在综合布线系统的施工图设计,在桥架与信息点之间绘制导线,特别费时费力,那怎样才能让我们节约更多的时间呢?
下面小编就来教大家怎么自动生成导线,希望对大家有所帮助!
操作方法
- 01
天正菜单:弱电系统→弱电连接 命令:rdlj 前提是弱电设备和桥架都必须用天正电气绘制,否则“弱电连接”不能有效识别。
- 02

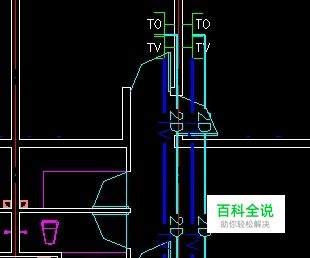

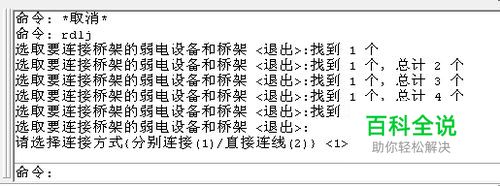

选取需要连接的设备及桥架,确定后弹出“请选择连接方式{分别连接(1)/直接连线(2)} <1>”,选择1分别连接,导线连接完毕。
- 03

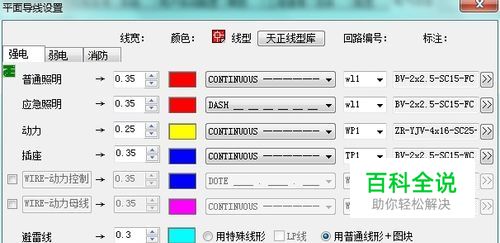

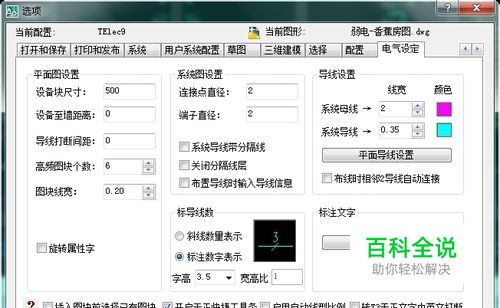

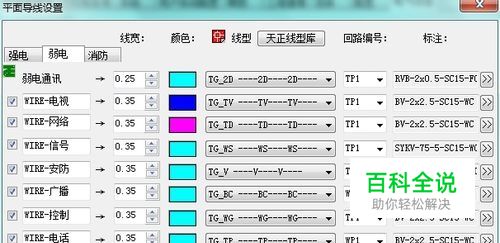

自动生成导线时,会根据图层自动绘制对应的导线,导线可在初始设置中设置; 选项→电气设定→平面导线设置
- 04

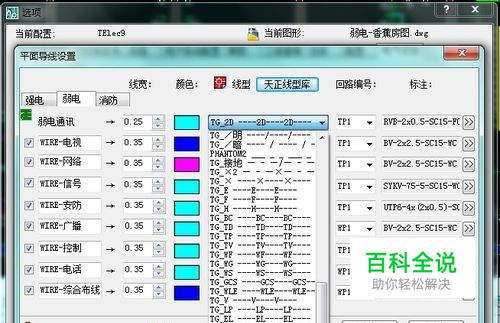

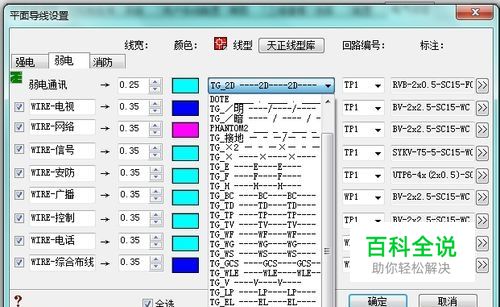

在平面导线设置中,选择弱电,可在弱电部分修改各图层所对应的线型。
- 05

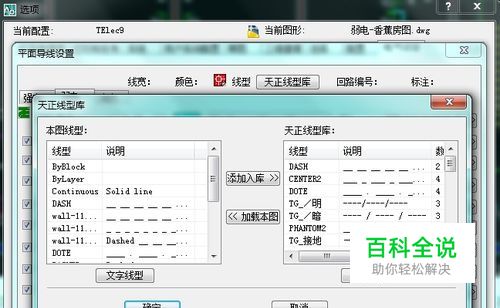

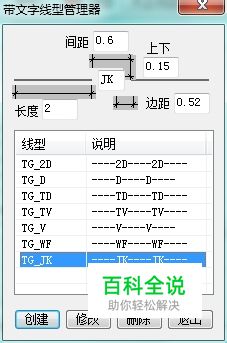

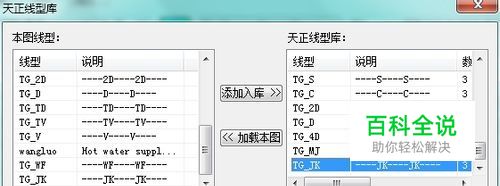

如果现有线型库里没有你满意的线型,可以自己新增线型。点开天正线型库,选择文字线型,创建自己心仪的线型,并添加入库。
- 06
此时可以在修改各图层所对应的线型时,找到刚刚新创建的线型。
