CAD建筑室内平面图的绘图步骤

在使用CAD绘制图形时我们常常需要绘制各种工程图形，该软件功能非常强大，操作方便，下面我们就来看看使用CAD是如何绘制建筑室内平面图的吧。

操作方法

  • 01

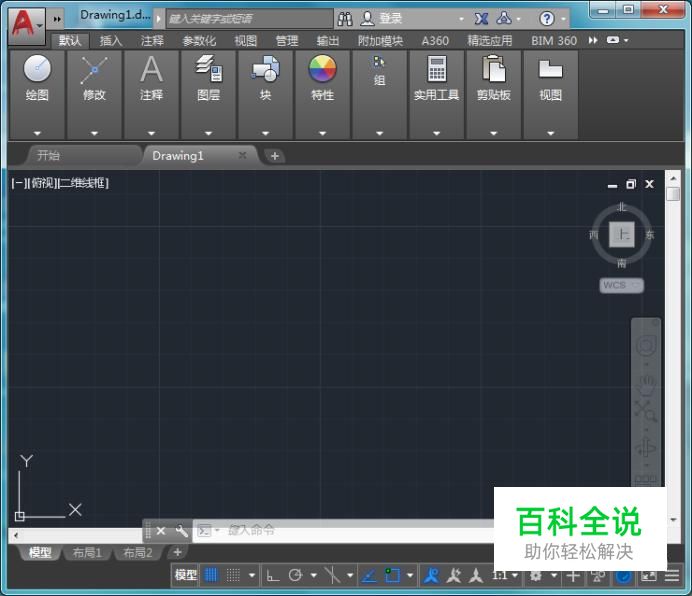

    我们在桌面上双击CAD的快捷图标，将CAD这款软件打开，进入到CAD的操作界面如图所示：

  • 02

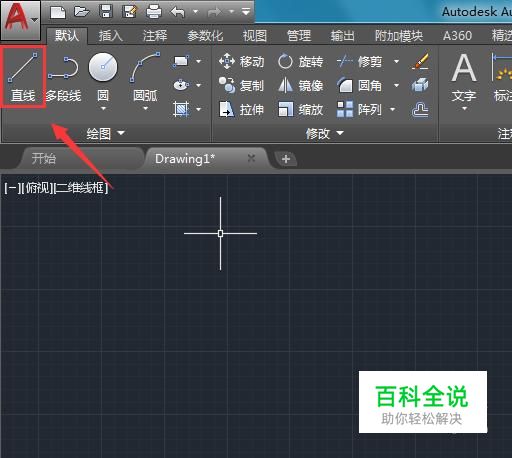

    在CAD的操作界面内找到绘图里的直线命令，如图所示：

  • 03

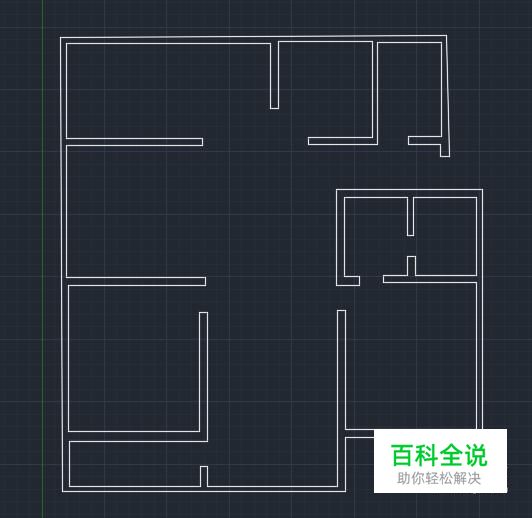

    现在直线命令我们绘制出室内平面图的轮廓，如图所示：

  • 04

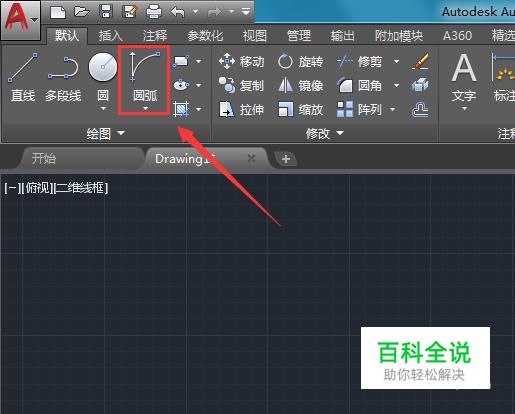

    再在绘图里找到圆弧选项，如图所示：

  • 05

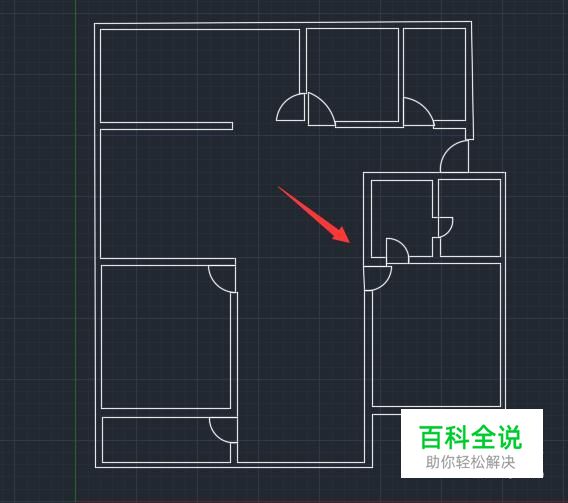

    选择圆弧在室内图上画出各房间内的门，如图所示：

  • 06

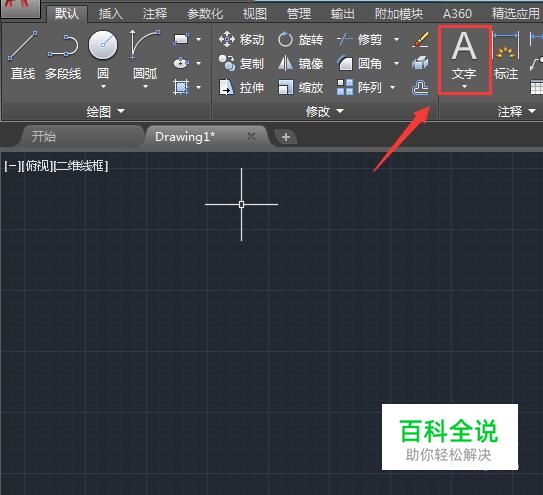

    绘制好图形之后再在上面找到文字选项，如图所示：

  • 07

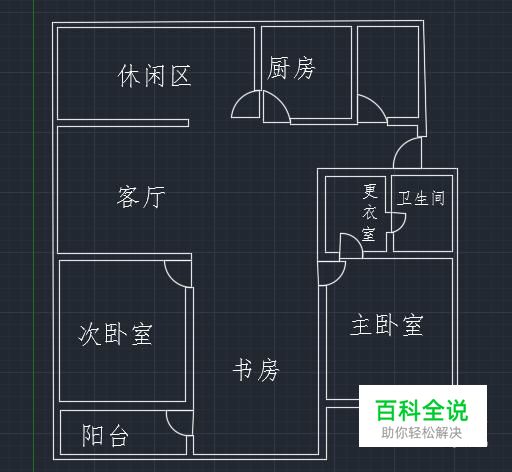

    选择文字工具在图形中标注上房子的用途，这样我们的室内设计图形就绘制好了，如图所示：
