SIMATIC管理S7-300/400硬件图文教程

使用SIMATIC管理S7-300/400硬件方法很简单，深圳天堃自动化设备以xp操作系统为平台简单总结以下7步。

操作方法

  • 01

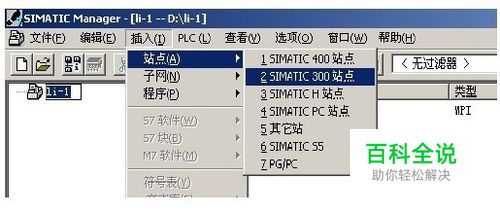

    以 S7-300为例，运行SIMATIC　Manger，点击插入菜单--站点（A）--点击 SIMATIC 300站点

  • 02

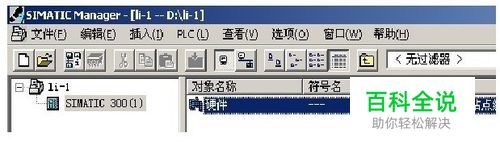

    点击SIMATIC 300（1）--双击硬件图标--硬件组态

  • 03

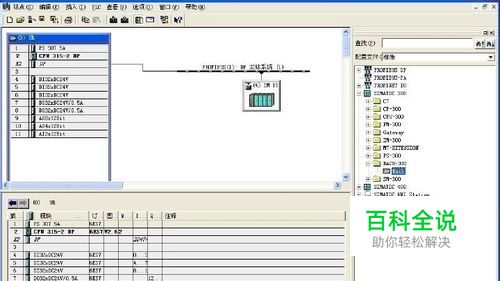

    点击插入菜单--点击SIMATIC 300--RACK -300 --Rail 插入背板

  • 04

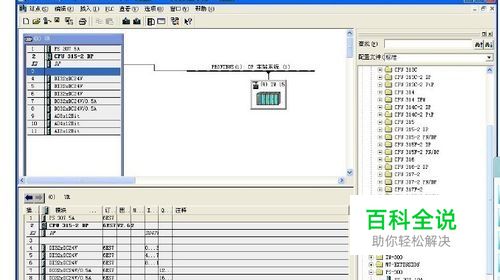

    依次插入电源(6EP1321-1SH02)--cpu(6ES7 314-6BG03-0AB0)--I/O模块（ 6ES7 331-7KB02-0AB0，6ES7 321-1BH10-0AA0)

  • 05

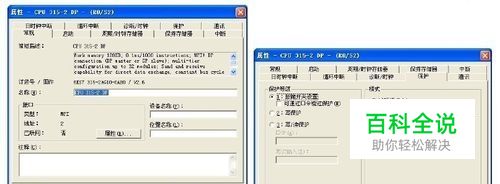

    双击CPU模块(6ES7313-5BF03-0AB0)，进行参数设置

  • 06

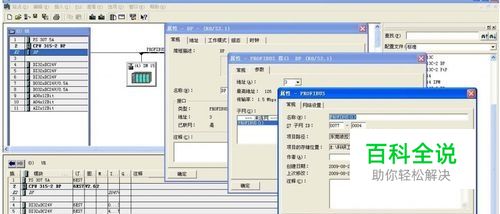

    双击CPU的DP。设置DP参数

  • 07

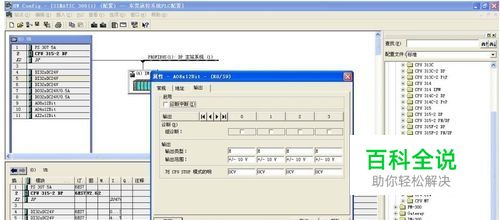

    双击I/O模块(6ES7331-7NF00-0AB0)设置参数
