玩转工频耐压试验装置
XGTF装置主要针 10kV、35kV 电缆,发电机以及 110kV 及以下电力主变压
器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多
只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足象
10kV 电缆这样的低电压的交流耐压试验要求,具有较宽的适用范围,是地、
市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。
操作方法
- 01

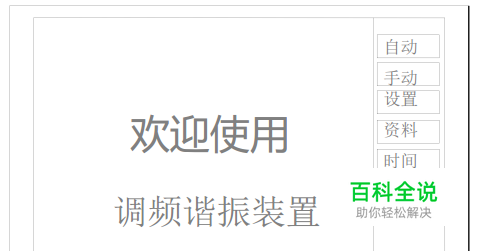

.开机后,液晶的显示界面如 所示
- 02

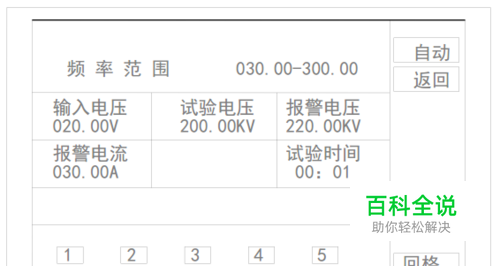

试验参数设置:在每次试验前必须正确设置当次试验是的各种参数! 点击“设置”后,液晶的显示界面如图所示。
- 03
选择自动调谐时的频率区间,自动调谐时在此区间内扫 频。.下限频率最高为 100HZ,上限频率最低为 150HZ。
- 04
当第一次试验时建议采用 30HZ~300HZ 进行扫描。
- 05
.当已经知道大概频率范围时,可以选定在适当的频率段扫描,以 减少试验时间。
