UG怎么画雨伞的曲面造型
UG可以绘制出很多的曲面造型零件，本节分享如何用UG软件创建一把雨伞，在使用NX10.0绘制雨伞时，需要用到曲线、网格曲面、
扫略等命令，用UG设计复杂的曲面零件时，要综合运用多项NX指令，才能完成最终的零件设计.
构建绘制雨伞的曲线
- 01

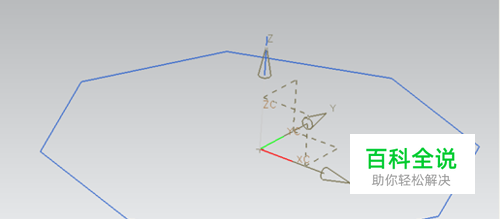

绘制正八边形，内接圆半径为50，如下图所示。
- 02

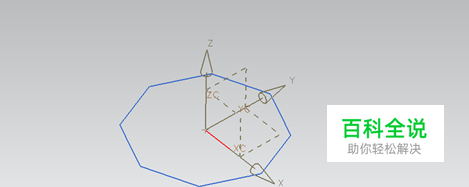

建立一条起点在原点，长度为30，沿着Z轴的直线，见下图。
- 03

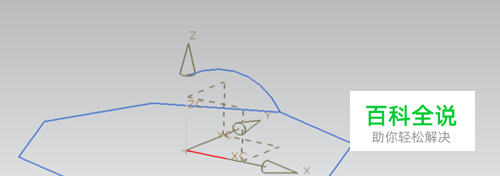

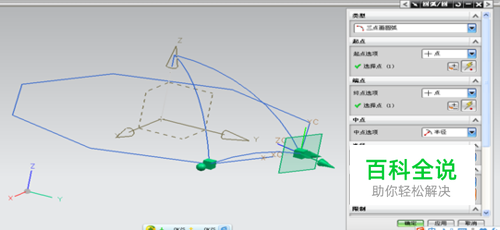

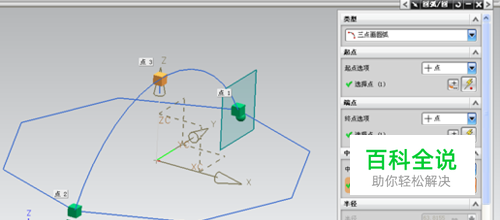

以八边形的两个端点及上步建立直线的顶点为中点建立下图圆弧。
- 04
对圆弧进行修剪，留下四分之一圆弧，见下图。
- 05

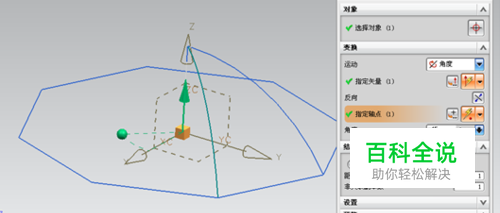

运用变换旋转-45°建立同样的圆弧，如下图所示。
创建曲面
- 01

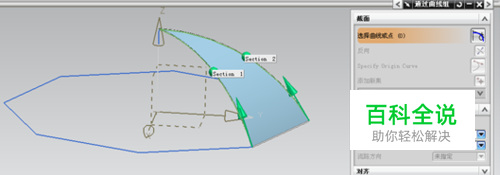

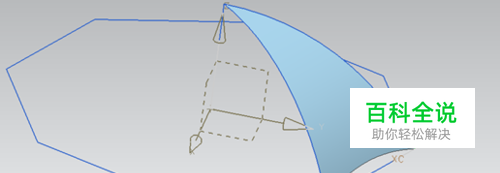

运用曲线组命令建立伞布的曲面，如下图所示。
- 02

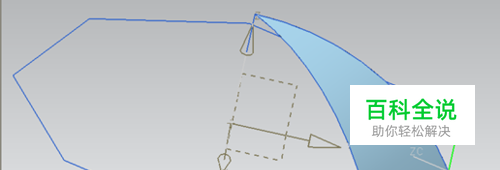

将WCS原点移到下图位置，并绘制半径为80的小圆弧。
- 03
以上步建立的曲线为截面进行对称拉伸，拉伸距离为3，见下图。
- 04
运用修剪体命令对伞布进行修剪，效果如下图所示。
- 05

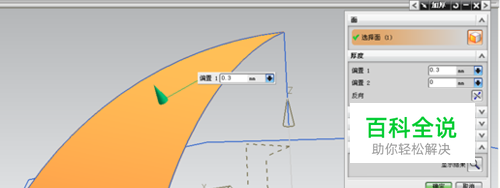

对伞布曲面进行加厚处理，如下图所示。
- 06

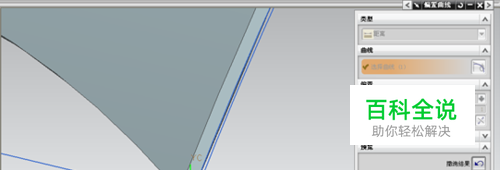

对伞布的边圆弧曲线进行偏置，距离为0.1，见下图。
- 07

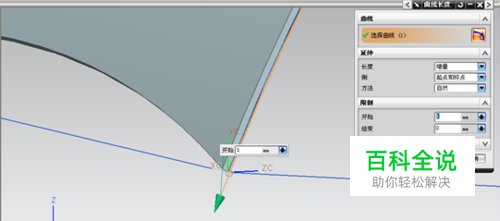

将上步偏置的直线延长1mm，效果如下图。
- 08
以延长的曲线为导线，利用管道命令建立外径为0.2的伞布支架，见下图。
- 09
对支架尾部的轮廓曲线偏置0.05，见下图。
- 10

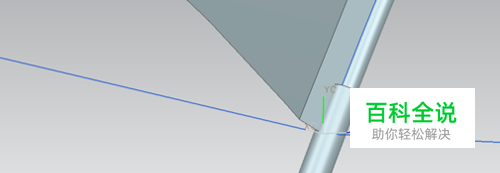

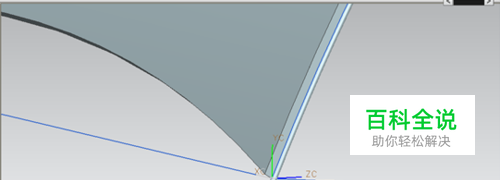

接着利用拉伸建立支架脚，拉伸距离为1.5，并倒圆，见下图。
- 11

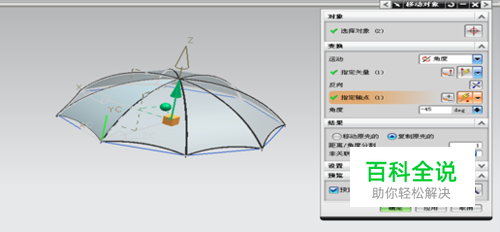

利用变换命令复制其余的伞布及支架，如下图所示。
绘制伞把
- 01

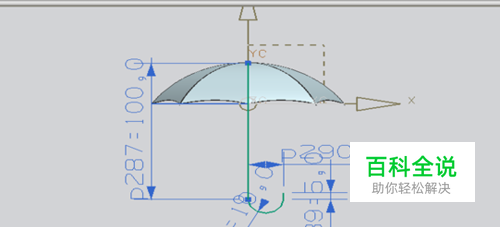

建立伞杆及伞把的草图，见下图。
- 02
运用管道命令建立伞把及伞杆，如下图所示。
- 03

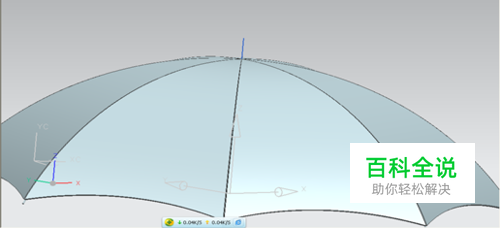

在伞顶建立长度为5的直线，如下图。
- 04

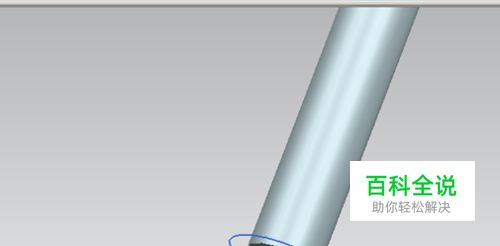

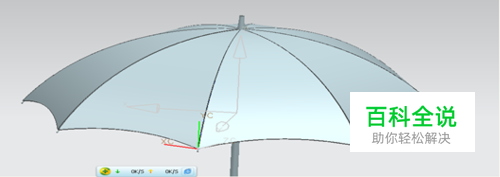

运用管道建立伞顶尖，并拔模，如下图所示。
- 05

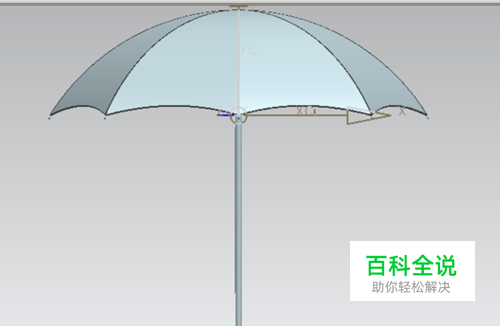

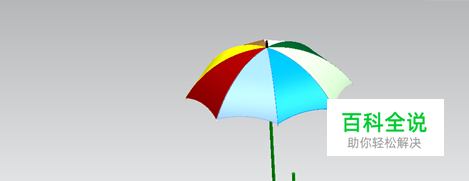

最终雨伞造型零件用UG设计的效果如图1所示，在使用NX10.0绘制完这把雨伞后，是不是很有成就感了呢！
