UG NX9.0 螺旋铣功能设置方法

UG NX9.0 是集CAD/CAM/CAE于一体的三维参数化软件，也是当今世界最先进的设计软件之一，它广泛应用于航空航天、汽车制造、机械电子等工程领域。具有强大的功能，这里只介绍其中的一个小功能-加工工艺，螺旋铣。

操作方法

  • 01

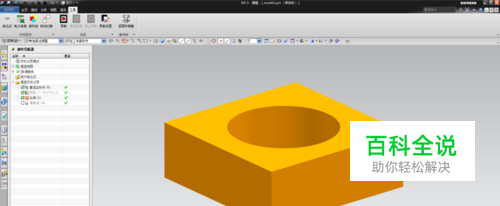

    首先打开UG NX9.0软件，建立一个简单的模型，一个长方体中心挖去一个圆柱体

  • 02

    下面就在圆柱体壁上做螺旋铣加工。 点击左上角按钮【文件】，选择右侧应用模块中的【加工】模块，进入加工界面。

  • 03

    加工界面，左边栏为工序栏，显示了各加工工序，左上角为加工准备工作区，加工前要先做好刀具准备，几何体准备，工序准备。

  • 04

    我们先新建一把加工刀具，点击【创建刀具】，类型表示刀具大类，按默认即可，刀具子类型中，选择第一个。

  • 05

    点击【确认】，进入刀具数据界面，这里定义刀具直径、锥角等工艺参数，勾选下方【预览】可以在视图中直接看到刀具的大小情况，点击【确认】完成刀具创建。

  • 06

    创建好刀具后，几何体为我们之前的建模，我们无需再次创建，可直接创建工序。 点击【创建工序】，工序子类型中选择【螺旋铣】，选择合适的刀具和方法后，点击确认。

  • 07

    在【指定孔或凸台】处选项孔内壁，【切削模式】选择螺旋，【轴向】和【径向】的切削距离根据实际的加工要求设定，一般精密的加工要求距离不能太大。

  • 08

    填写完工序加工参数后，点击【操作】栏中的第一个按钮，生成刀路轨迹，这就是螺旋铣功能的刀路。点击【确定】，保存该刀路。
