如何在solidworks2016中插入标准件
本篇主要讲述如何在solidworks2016中插入标准件
操作方法
- 01

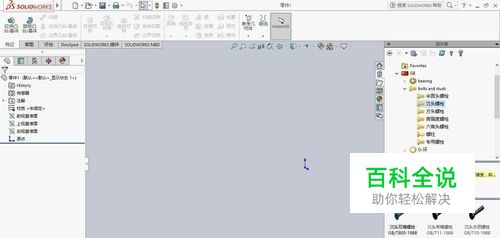

打开solidworks2016,新建零件1
- 02
点选右侧设计库-toolbox-gb浏览至所需标准件种类(这里以bolts and studs中的沉头螺栓为例)
- 03
选中沉头螺栓,右键单击,点选生成零件
- 04

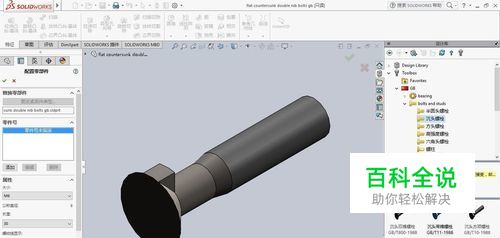

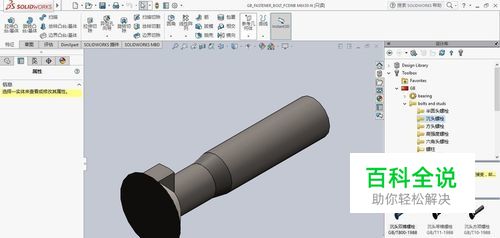

在左侧窗口中选择标准件的参数,点选对号,确定。标准件插入成功。
