origin之 绘制简单二维图形

据统计，在科技文章和论文汇总，二维曲线图占总的数据图的90%以上。origin绘图功能强大，可以满足绝大多数的需求。

操作方法

  • 01

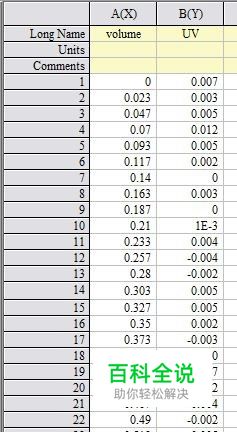

    导入绘图所需的数据，在我的另一篇经验中，我已经介绍过了，这里不再赘述。 如下图中，我需要做一条曲线，分别将横纵坐标导入origin中。

  • 02

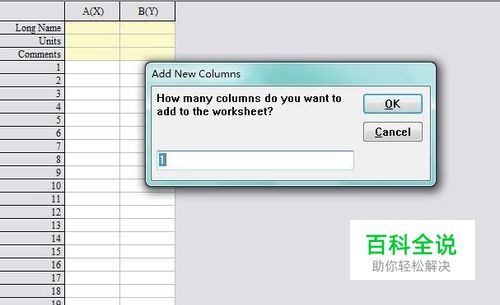

    origin打开工作表后，一般只有A、B两列，默认A为X轴，B为Y轴。可以在此基础上添加列。使用快捷键“Ctrl+D”即可。在弹出的对话框中输入想要增加的列数。 也可以在菜单中找到“column”→“add new columns”

  • 03

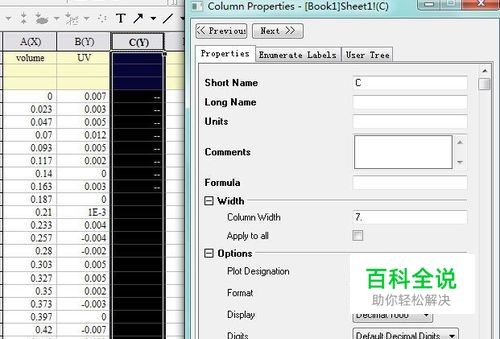

    默认增加列均为Y轴，若有多个X轴，或需要添加误差线，则应更改列属性。 双击需要设置的列，弹出对话框，或选中该列后，右键单击，“properties”.

  • 04

    在“Plot Designation”下拉菜单中选择需要的属性，如X轴误差、Y轴误差、标签等等

  • 05

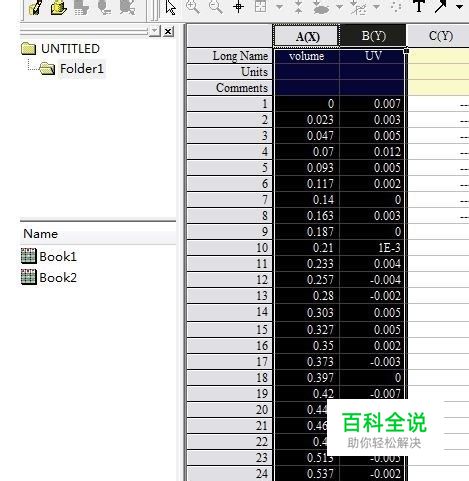

    将数据准备好后，就可以绘图了。最快捷的绘图方法是选中绘图所需数列，然后单击工具栏上的绘图命令按钮（图中红色圈起来的部分）。

  • 06

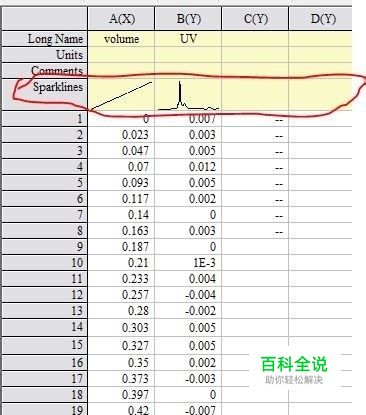

    彩蛋：“sparkline” “column”→“add sparklines”。添加 sparklines 后， 可以预览曲线的形状。
