AutoCAD相对坐标值的使用方法，相对坐标定义
基于上一输入点的。如果知道某一点与前一点的位置关系，可以使用相对X,Y坐标。
以下用一个文件详细说明一下：
操作方法
- 01

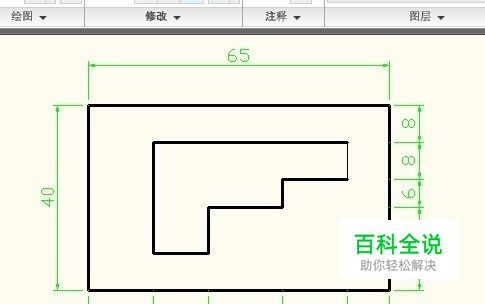

假设坐标是落在图形左下角的，
- 02
但事实上实际的坐标，是在软件的左下方，这个必须知道。
- 03

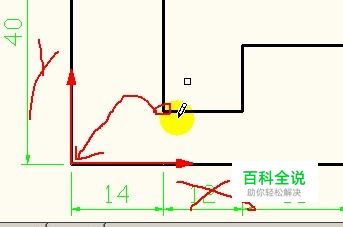

如何知道中间部分的左下角一点相对于图形左下方一点的相对坐标？
- 04

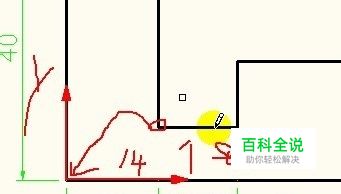

很明显看得出水平线上与第一点相对距离是14，高度是8
- 05

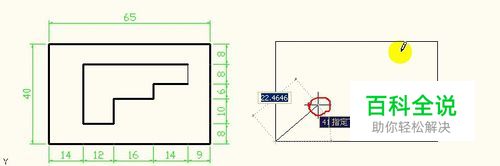

尝试画出整个图形，说明一下，首先，根据尺寸，画出外框，然后吸取第一点，如图
- 06

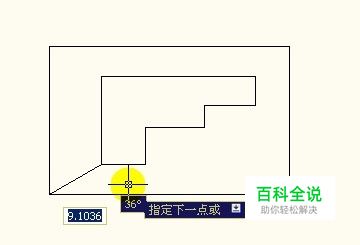

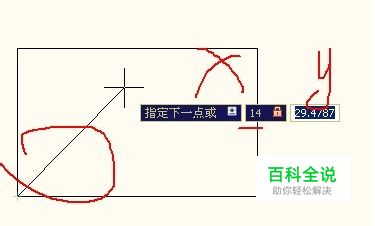

接着，我们输入14，按Tab切换到另一个值，们输入但显示出来的是让我角度，如图
- 07
所以不能不这操作，而应使用逗号（，）因为相对坐标输入时，使用（x，y）的形式，重试，使用逗号的结果，第一个值为X轴，第二个值为Y轴，输入8。
- 08
确定好这个点，其它的按尺寸完成即可。
- 09

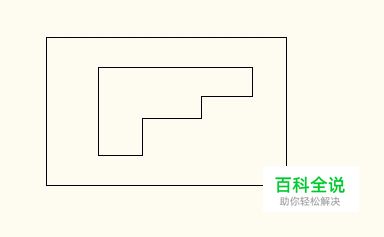

最后，把多余的那根线删除即可。
