用origin作功率谱图
利用origin软件进行时程数据的傅里叶变换，并通过一定的换算得到功率谱密度曲线。
以一组时程数据为例进行操作，其中采样频率为5Hz，时程数据点3000个（共600s）。
操作方法
- 01

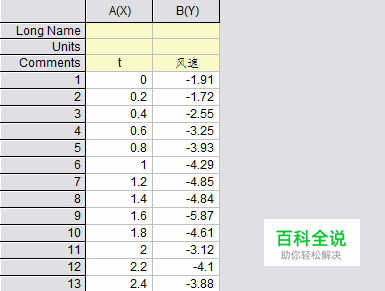

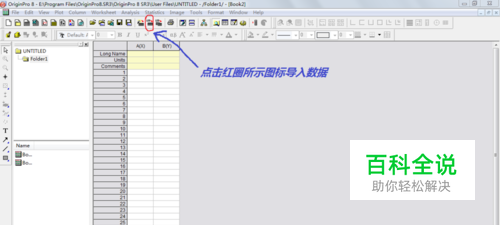

打开0rigin的工作界面，如图1； 点击图中图标，导入需要进行傅里叶变换的时程数据，图二和图三（共3000个数据点），第一列为时间，第二列为风速（m/s）.
- 02
选中B(y)列（第二列），即需要进行傅里叶变换的那一列。 点击菜单“Analysis”→“FFT”，进行直接傅里叶变换。
- 03

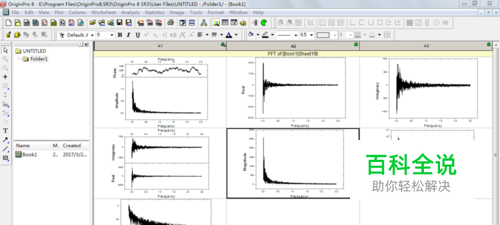

在FFT变换后，生成两个新的数据表，一是FFT变换的数据结果（FFTResultData1），另一是图表结果（FFTReaultGraph1），如图所示。
- 04
点击左下角的“sheet1”，返回到原始数据界面。 点击图中所示图标，添加三列空白的数据列。
- 05

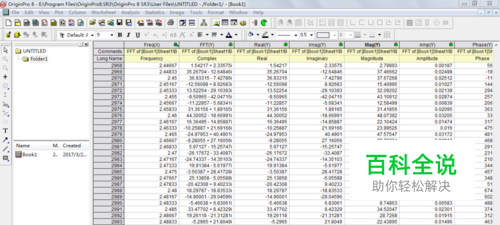

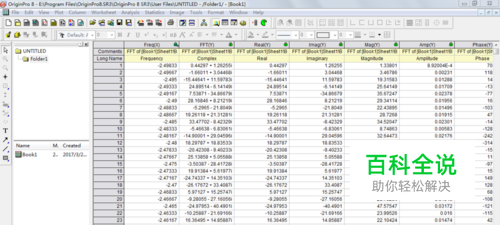

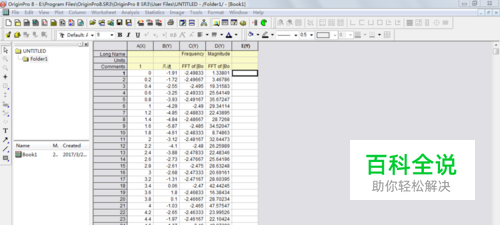

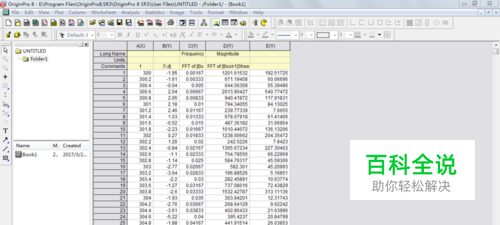

点击左下角的“FFTResultData1”，返回到FFT数据结果表。 选中图中所示频率列（Frequency）和幅值列（Magnitude），复制“Ctrl+C”，再返回至“sheet1”，点中第一个空白列，粘贴“Ctrl+V”。 傅里叶变换后频率点为3000个，以0为对称轴，前1499个频率为负的，后1500个频率为正的。而Magnitude都是正的，以频率为0的点对称。（见图2和3）
- 06

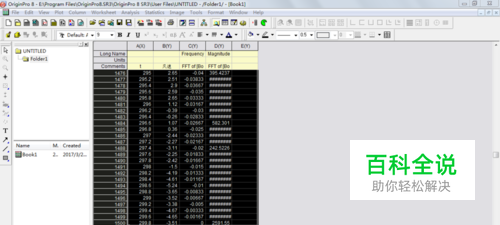

由于对称性，删除前1500个频率为负的点（包括频率为0的点） 仅剩频率为正的1500个数据点，如图。
- 07

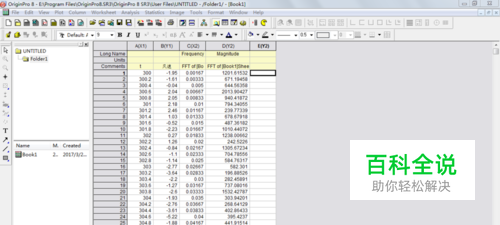

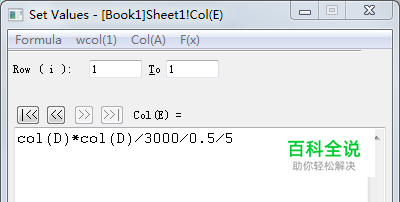

点击最后一个空白列的一个单元格（图1），点击快捷键“Ctrl+Q”，打开图2所示运算框； 令Row（i）从1到1500； 并按图2公式进行运算，其中3000为总的时程点数；5为采样频率，col（D）为FFT变换得到的Magnitude。 点击“OK”，生成图3所示的最后一列，即为功率谱密度函数（对应各个频率点的离散数据）。
- 08

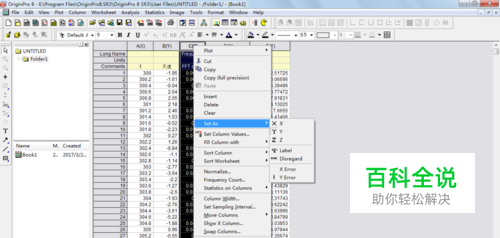

将频率列设为X坐标，设置方式：选中频率列（C列），右键→set as→X
- 09

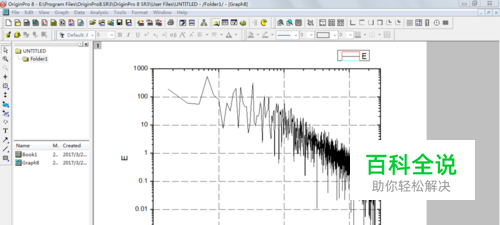

最后，选中最后一列（即E列，功率谱密度函数值这一列） 点击左下角的绘图工具，这样就形成了离散时程的功率谱密度曲线，横坐标为频率（单位：Hz），纵坐标为功率谱密度（单位：（m/s）^2/Hz）。 图中纵横坐标均采用对数坐标。
