creo 利用“编辑倒圆角”命令取消倒圆角

creo 把某条边倒了圆角后,后面设计时想要取消怎么办。删除倒圆角特征有时模式会显示失败,有没有其它办法。下面介绍如何利用“编辑倒圆角”命令取消倒圆角。

操作方法

  • 01

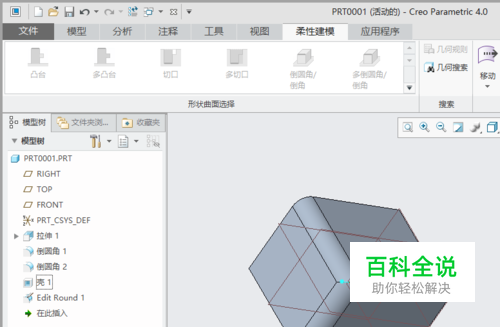

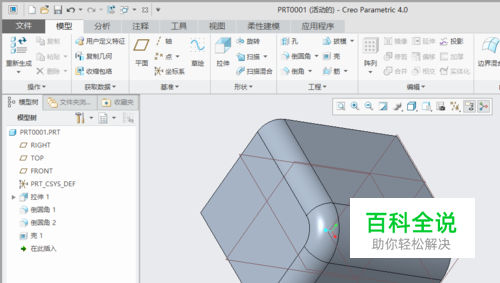

    打开creo软件,打开要编辑的模型。比如:下图模型

  • 02

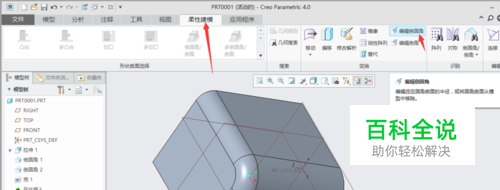

    切换到“柔性建模”功能,单击变换区域中的“编辑倒圆角”。

  • 03

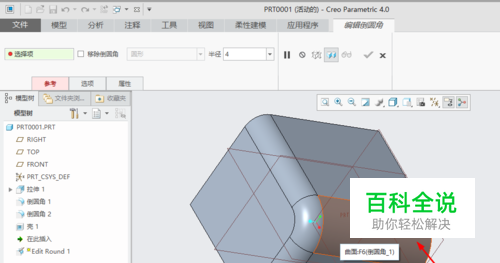

    弹出“编辑倒圆角”控制板,单击要取消的倒圆角曲面。(如下图)

  • 04

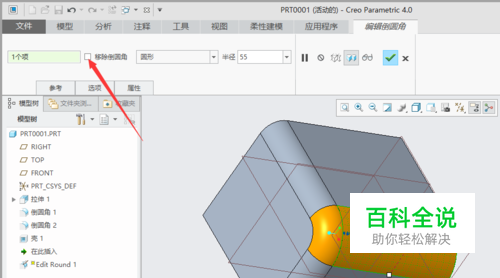

    勾选“编辑倒圆角”控制板中的”移除倒圆角“复选框。

  • 05

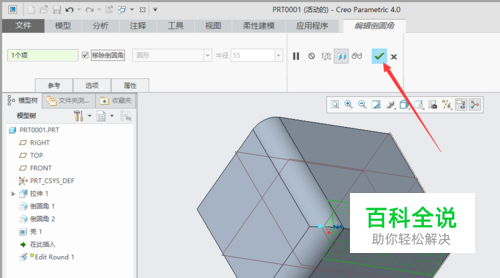

    单击“编辑倒圆角”控制板中的”确定“按钮。

  • 06

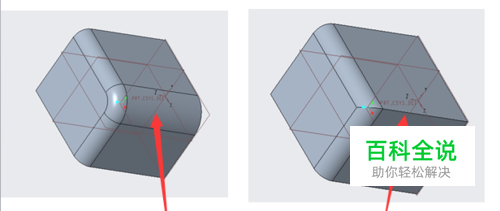

    取消倒圆角后如下图。
