在机械设计时，如何快速地绘制出齿轮齿形
在机械设计时，有时为了图纸表达得形象、直观，需要绘制出齿轮的齿廓形状。然而齿轮齿廓的外形通常为渐开线，要想准确地画出还是要花费不少时间的。下面我介绍一个快速绘制出齿轮齿形的方法。
操作方法
- 01
利用CAXA电子图板绘制齿轮。 下载并安装CAXA软件。CAXA电子图板软件是一款国产化的CAD软件，其功能与操作同AutoCAD类似，并能较好地兼容AutoCAD软件所绘制的图纸。下图为CAXA电子图板启动后的界面（本文以CAXA2011版为例说明）。
- 02

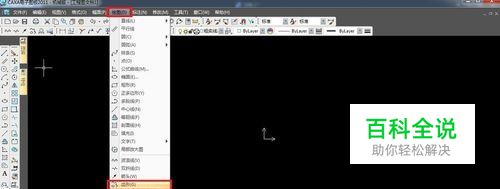

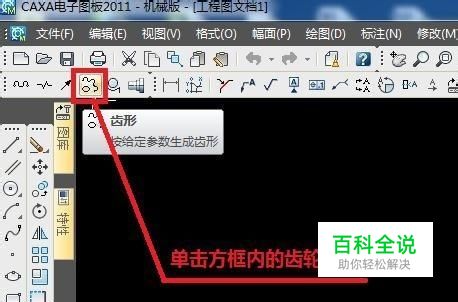

鼠标单击窗口左上角的齿轮图标或者选择菜单命令“绘图（D）”——“齿形（G）”。
- 03

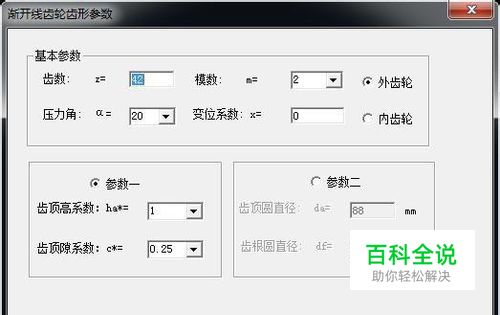

执行上述操作后，将会跳出“齿形参数设置”对话框，如下图所示。
- 04

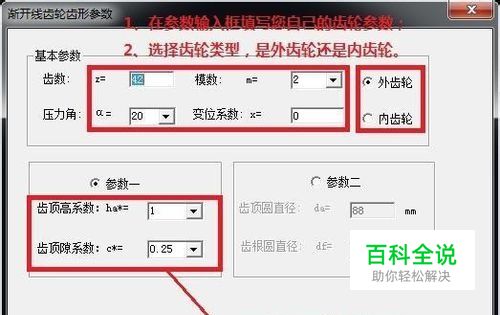

在对话框中填入您所设计的齿轮的基本参数（齿数z、模数m、压力角α、变位系数x），然后选择齿轮类型，是外齿轮还是内齿轮。
- 05
以上步骤完成后点击“下一步”，将出现“渐开线齿轮齿形预显”对话框窗口。
- 06

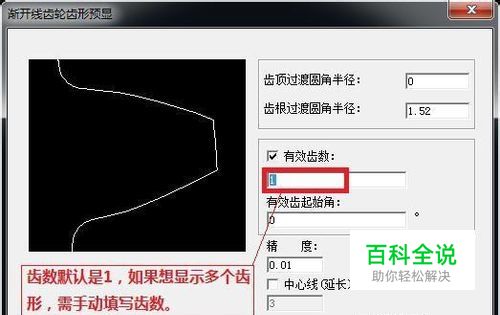

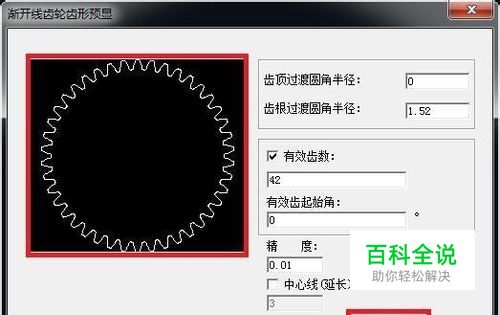

在预显窗口中，软件默认设置了齿轮的齿数是“1”，如果想得到齿轮的全部齿廓形状，只需把该参数该为齿轮的实际齿数就可以了。填写完有效齿数后，点击下方的“预显”按钮，将在窗口的左侧出现齿轮的预览图。
- 07

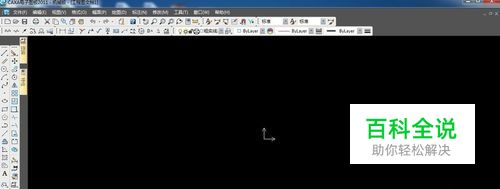

单击完成按钮，齿形预显对话框将关闭并回到绘图窗口，此时窗口将出现一个以鼠标当前位置为中心的虚拟显示的齿轮，并且随着您的鼠标移动。
- 08

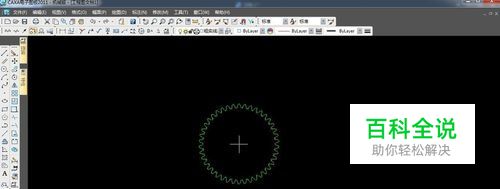

在任意位置单击鼠标，齿轮就将在您单击的位置绘制出来。
