pdf 图纸如何测量长度和面积

现在设计一般都爱给pdf图纸,而不爱给cad格式的,那么你知道么?pdf图纸也是可以测量长度、面积的,下面来介绍一下方法

操作方法

  • 01

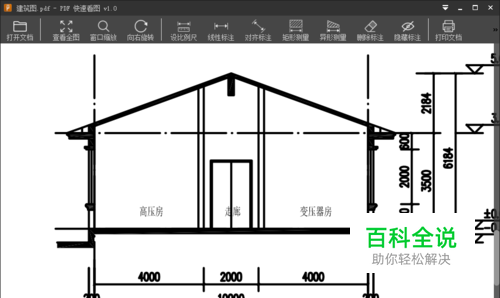

    首先,使用pdf快速看图打开对应图纸,调整相应的视角

  • 02

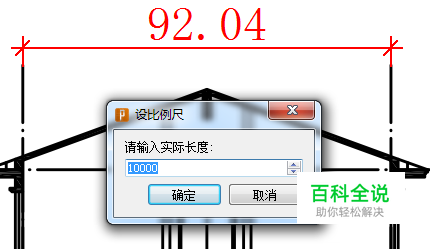

    使用【设比例尺】功能进行标注比例尺,通过标注已知的实际长度,自动计算比例尺

  • 03

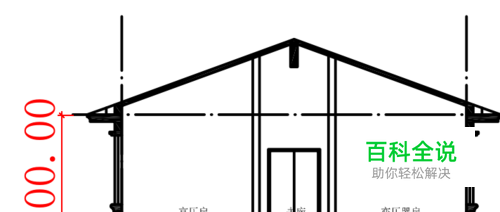

    设置完比例尺后,就可以开启cad的测量模式,其操作基本和cad差不多 可以使用【线性测量】测量水平长度和竖向长度

  • 04

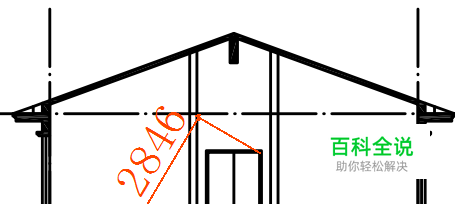

    也可以使用【对齐标注】测量任意两点间的距离。

  • 05

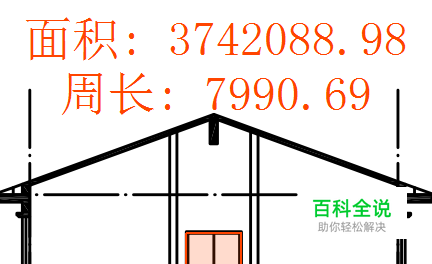

    还可以使用【矩形测量】测量矩形面积和周长

  • 06

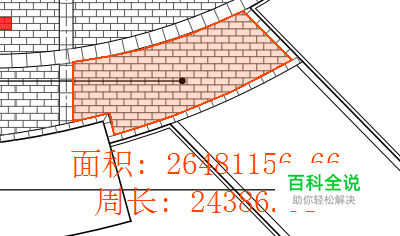

    如果针对不规则铺装面积计算,可以使用【异形测量】
