SolidWorks中如何将多实体零件直接转换装配体
在做机械等工程设计中,有时为了节省时间,需要把多实体的“零件”,直接转换为装配体,不再另外装配,这样能大大简化设计的操作时间,复杂程度。在这里,我找到了一种在SolidWorks环境下将多实体文件直接转换为装配体的方式,以供大家参考。
操作方法
- 01
在转换前,需要了解几个区别,SW的3D文件,按照内部零件结构的组成关系, 可以将SW的文件分为3类,单一零件,多实体零件和装配体 a,单一零件,是sldprt格式,文件内部只有一个实体,所有的结构都是合 并在一起,是一个整体。 b.多实体零件,一样是sldprt格式,文件内部有2个或者2个以上的实体, 文件内部的实体结构没有完全合并成一个整体。如多个不相交的封闭区域,拉伸 凸台后的结果,这种文件,多个实体之间具有相互的位置关系和装配关系,多实 体之间可以直接使用所有特征功能进行编辑,但是不能做运动仿真。 c.装配图,属于sldasma格式,文件内部有多个实体,他们之间有完整的装 配关系和位置约束关系,可以进行运动仿真,但是每个实体之间,不能使用特征 功能进行编辑(如压凸,组合)
- 02

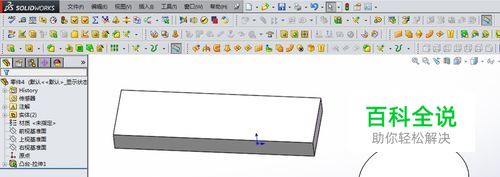

打开需要转换的SW多实体文件
- 03

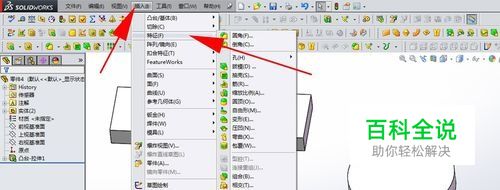

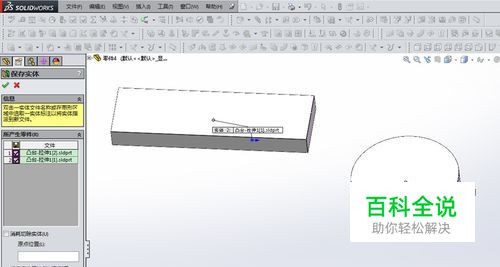

“插入”-“特征”-“保存实体”
- 04

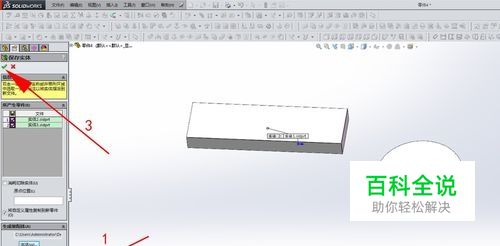

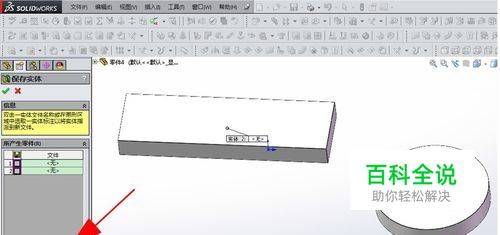

.定义零件名,选择自动指派名称,也可以自己修改
- 05

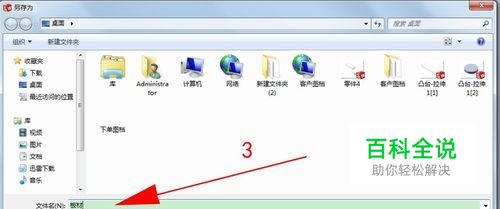

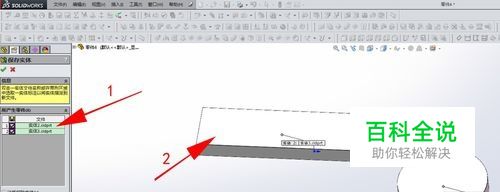

自己修改时,文件下面的零件列表,在对应点击要指派的名称,会自动出来 零件保存信息修改,直接输入零件名,
- 06

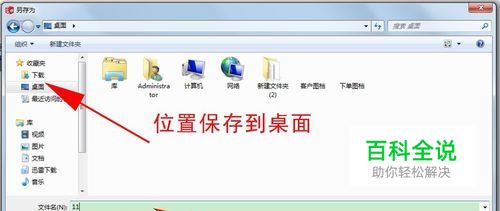

定义生成的装配体的保存位置和名称及模版
- 07

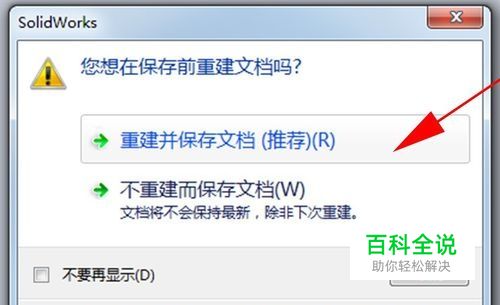

重建并保存文档
- 08

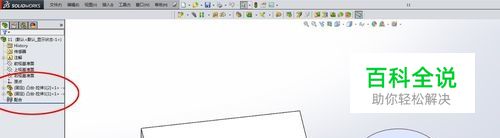

转换完成
