EPLAN文件如何更换图框
今天讲一下EPLAN在使用上的一个小问题,EPLAN文件怎么更换图框
操作方法
- 01
使用EPLAN软件的时候,有时会需要将别人的图纸拿来自己做修改,但这时存在一个问题就是别人图纸的图框信息可能含有公司名等信息,也有可能你对别人的图框格式不满意,这时就需要换个图框
- 02

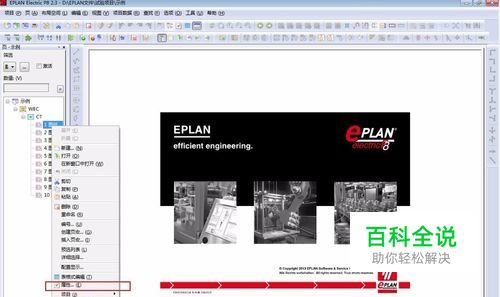

首先打开需要修改图框的EPLAN文件,如果是更改单页的图框,就右击单页的图纸名称选择属性
- 03

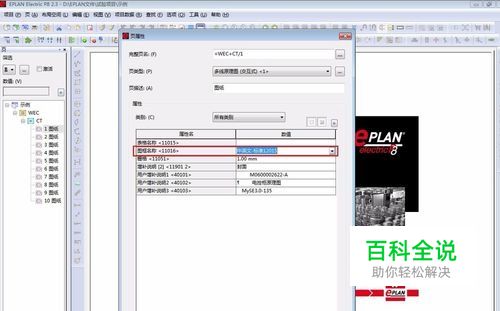

在 页属性 对话框里,在属性名一栏中找到图框名称,然后点击该栏最右侧的倒三角符号
- 04

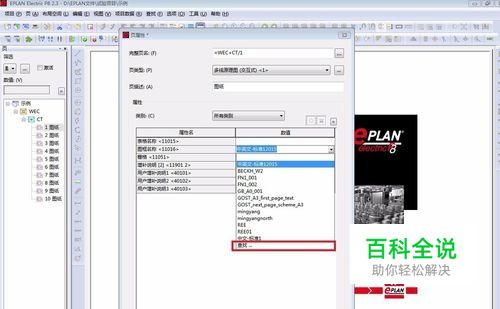

在 图框名称 的下拉框里,找到需要更换的图框,如果没有自己需要的图框,就点击 查找
- 05

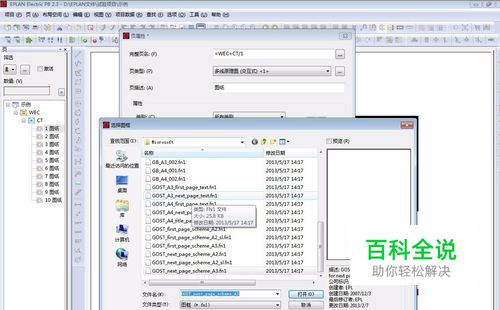

点击 ‘查找’ 以后,会出现 ‘选择图框’ 的对话框,然后在所有的图框文件中,选择自己需要的图框,然后选择打开
- 06

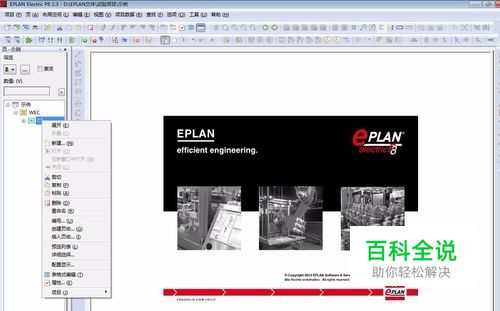

如果是想更换整个图纸文件的图框,将需要右击位置代号,例如改图中的‘CT’,然后选择页属性,具体的更换步骤和更改单页的一样
