在CASS for CAD中利用方格网法计算土石方量?

在工程作业中往往会遇到土石方的挖方、填方计算。结合CASS软件为一线的施工朋友介绍一种利用Cass软件快速使用方格网法计算土石方量的方法,此方法简单明了。

操作方法

  • 01

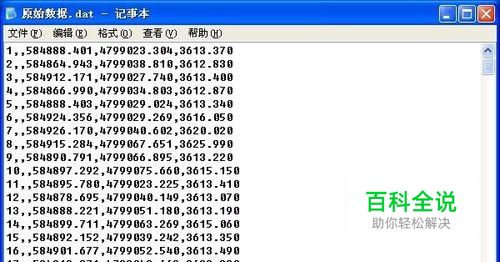

    首先准备原始地面数据和开挖后数据数据格式为DAT,点号,描述,Y坐标,X坐

  • 02

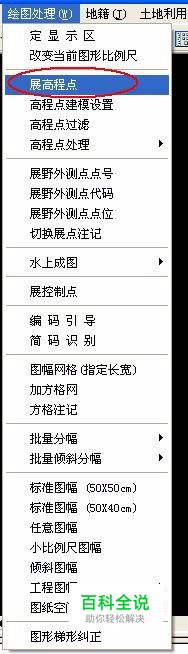

    打开CASS软件,展控高程点

  • 03

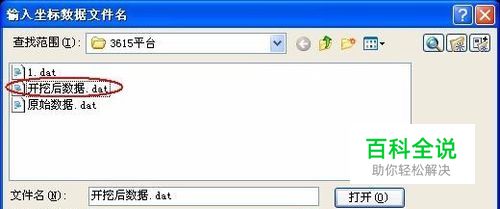

    选择开挖后数据

  • 04

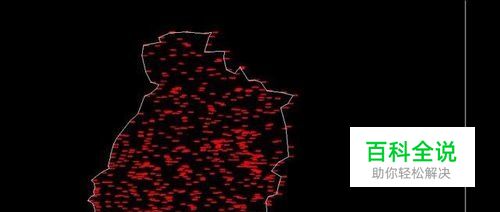

    使用pl画取边届线且闭合(可以只选择需要计算的区域)

  • 05

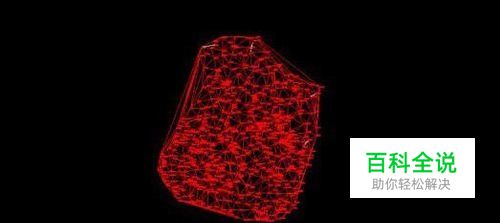

    利用开挖后数据建立三角网DTM,必须全部选择

  • 06

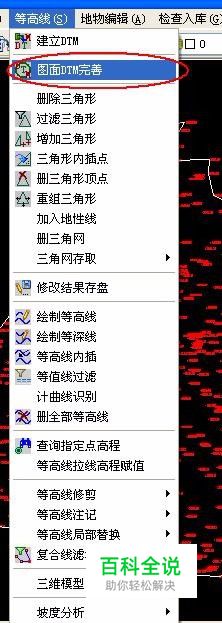

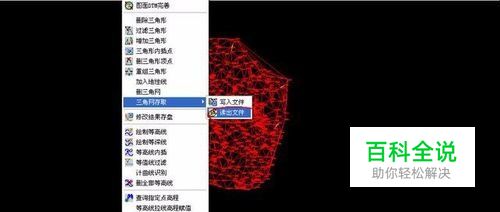

    生成三角网后,读出三角网数据。利用方格网法开始计算

  • 07

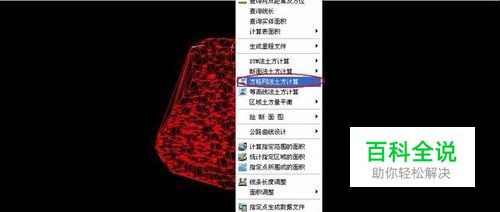

    利用方格网法开始计算;选择刚闭合的边界线;

  • 08

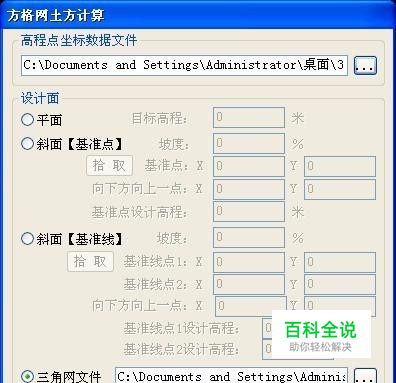

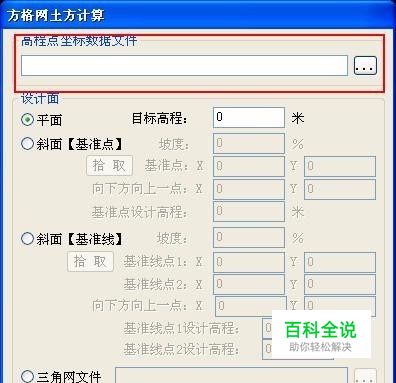

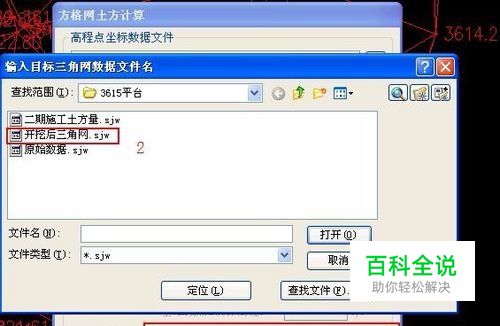

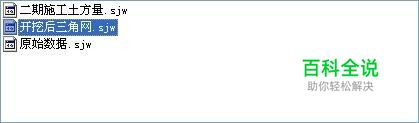

    选择原始地面的dat数据文件。选择开挖后的三角网文件

  • 09

    修改所需要的方格宽度

  • 10

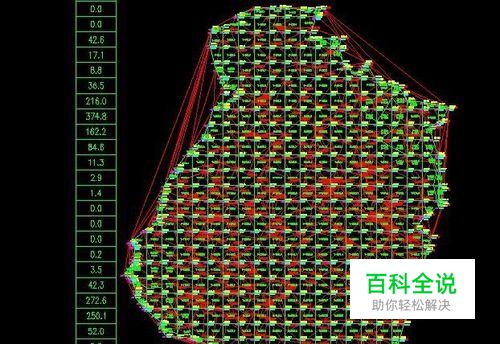

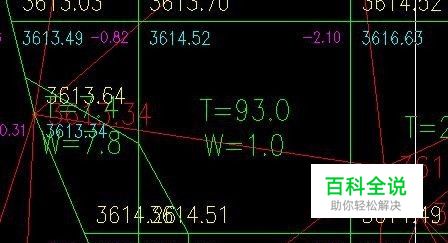

    然后确定就开始计算了,计算结果如下:

  • 11

    总量和区块内的就清晰明了
