CAD怎么绘制轴网

当我们使用CAD绘图的过程中如何绘制轴网呢?

操作方法

  • 01

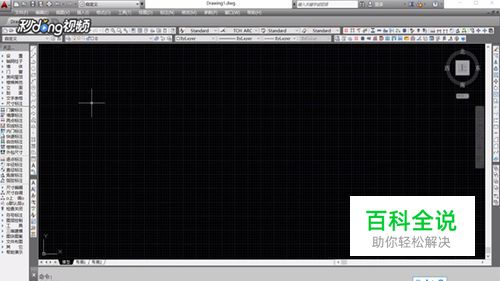

    首先打开软件,进入到绘图工作区。

  • 02

    在左侧的绘图工具栏中点击轴网柱子,在子菜单中点击绘制轴网。

  • 03

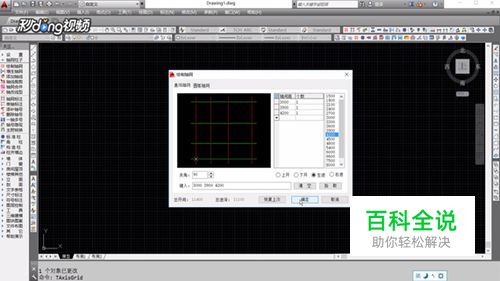

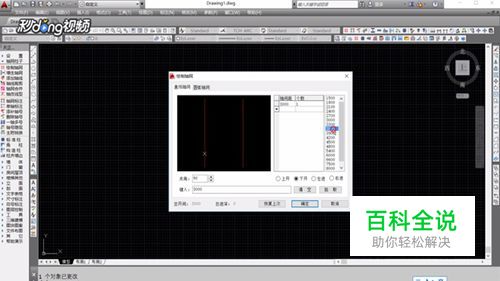

    系统会自动弹出绘制轴网窗口,在右侧窗口下方,选择上下,或者左右,再点击窗口的数值,确定轴线间距即可添加轴线。

  • 04

    按照我们的需要选择轴线类型后,设置轴间距,即可生成轴网,完成后点击确定即可输出轴网。

  • 05

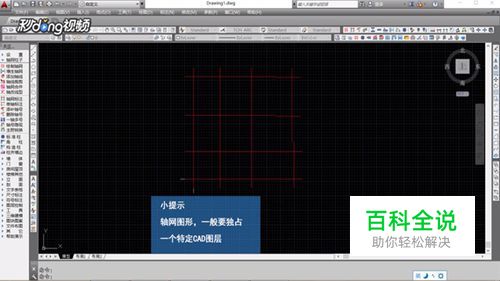

    鼠标左键单击绘图区任意位置,即可放置轴网。
