用CAD怎么画简单的窗户图
没有接触过CAD绘图软件的朋友,对CAD绘图觉得很难,实际上CAD做简单平面图的话,还是很简单。现在应用比较广泛的是门窗绘图,装修绘图,但相对于装修绘图,用CAD绘制门窗图是比较简单的,下面就给大家介绍下CAD绘制门窗图的一些简单用法。
操作方法
- 01

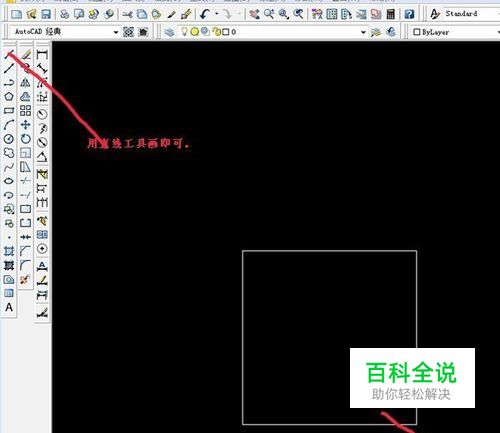

首先,我们打开CAD软件,按照窗户的高宽绘制出具体的尺寸。我们以平开窗为例 :如1000mm*1000mm,先把框的尺寸绘制出来,一般来说,窗户尺寸都是以毫米为单位的,我们会相应的缩小100倍,如果觉得小的话,可以适当的再放大。尺寸都不要担心,我们最终会以草图的尺寸为标准标注尺寸的。我们的最终目的必须有利于打印,并且一张打印纸可以打印多个图形。
- 02

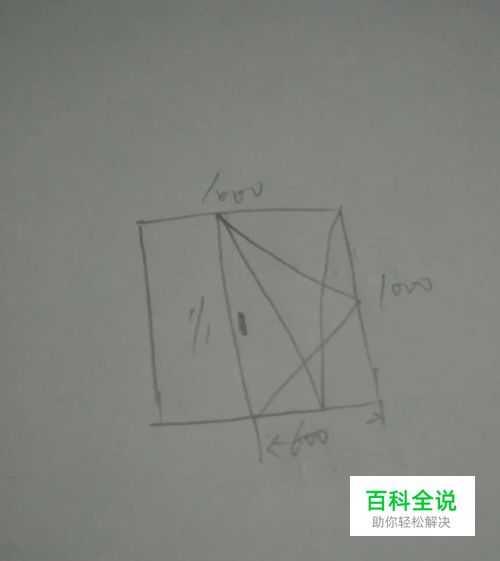

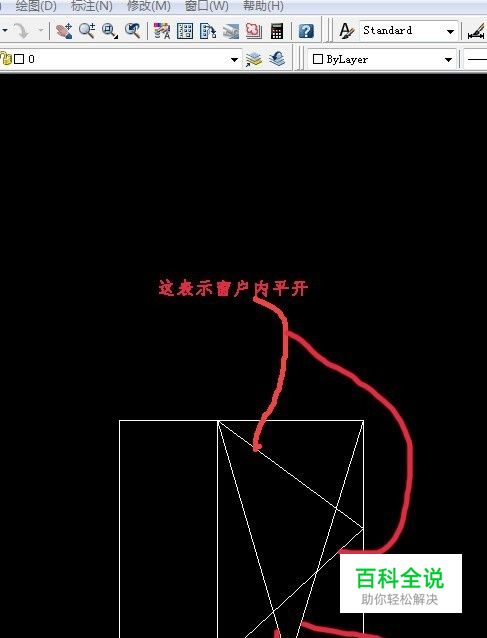

外框尺寸确定好后,我们开始画开扇的尺寸,这里只需要按草图的标注来画就可以了,开扇具体在哪个位置,我们现在画的是内开内倒的开扇,意思就是平开加上内倒,如图显示的那样。
- 03

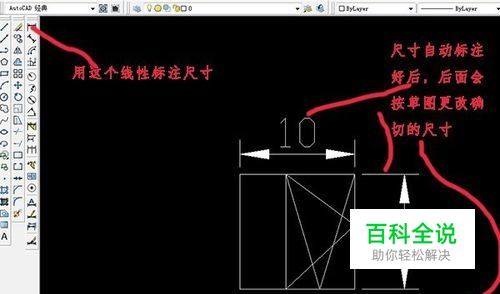

开扇作好后,我们开始标注尺寸,电脑上直接拉的是按照我们画图的实际尺寸标注的。
- 04

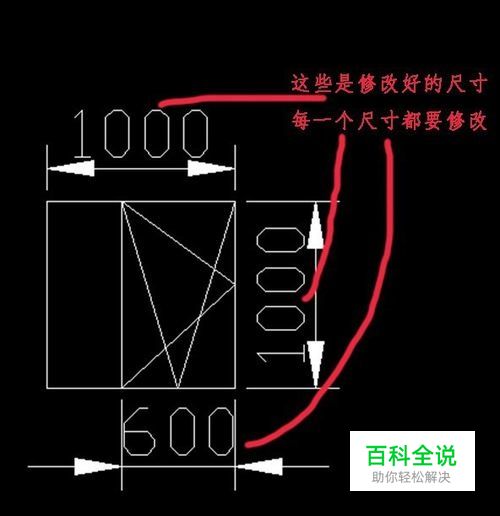

我们拉好标注的尺寸后还是要手动改的,这里我们用快捷键ED改一下尺寸就可以了。如下图。
- 05

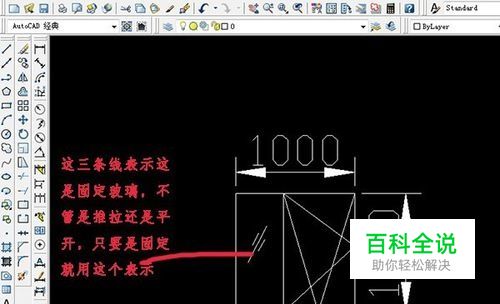

现在大概的图形就出来,但还有些细节部分我们要改一下,如固定玻璃部分,我们用长短线来表示.
- 06

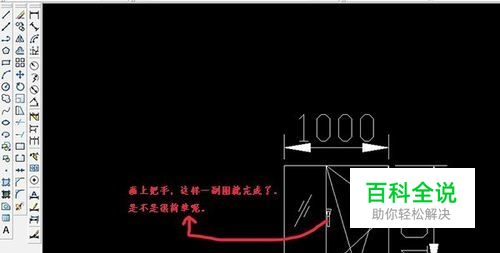

窗户把手部分我们用一个长方形和一个梯形来表示,很像我们门或窗上用的把手的样子。这些用特定图形表示出来后,一个简单的窗户图形就出来了。
