SolidWorks如何将未约束草图一键定义
SolidWorks绘图经常是先画草图再定义尺寸。但是有时候草图过于复杂，有些还是样条曲线一个个将点定义过于繁琐。所以使用这个功能可以极大的提高绘图速度。
操作方法
- 01

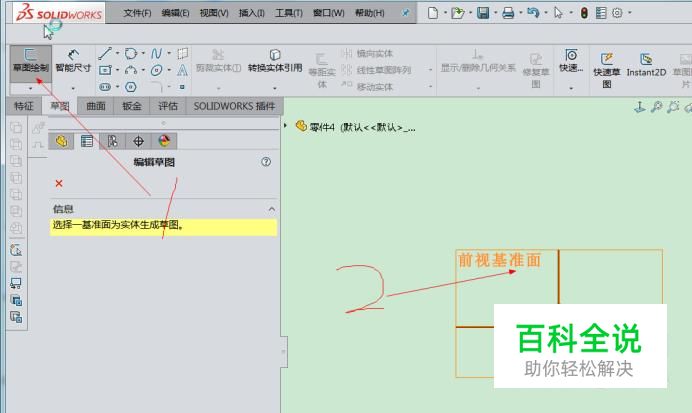

一、点击草绘。二、选择草绘平面。
- 02

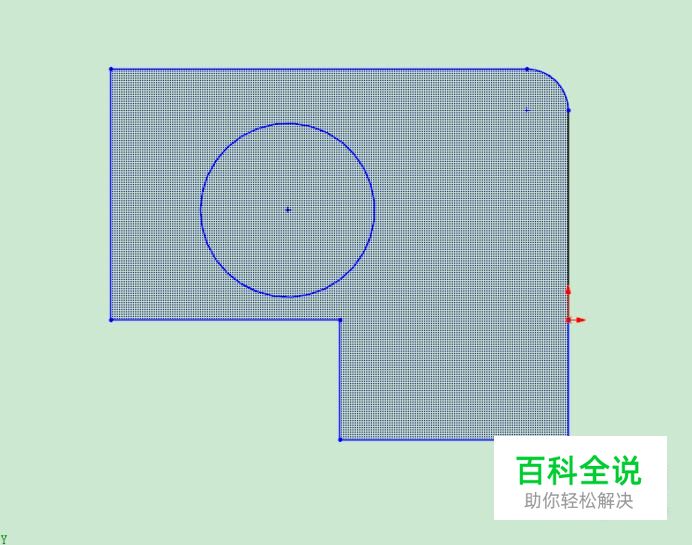

绘制一个未定义，没有约束的草图。
- 03

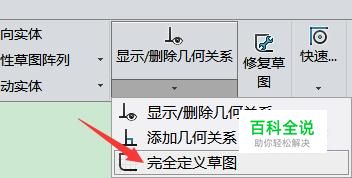

点击显示/删除几何关系下方的小三角形图标，选择完全定义草图。
- 04

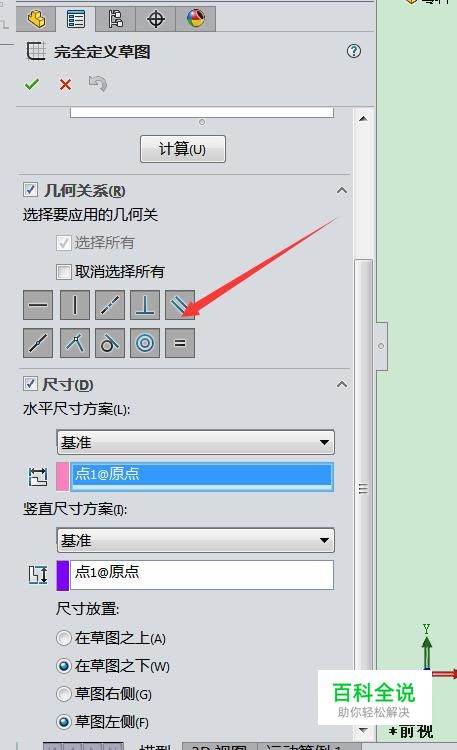

在完全定义草图工具栏中可以添加草图中需要的约束。（灰色的图标是已经选中的意思。）
- 05

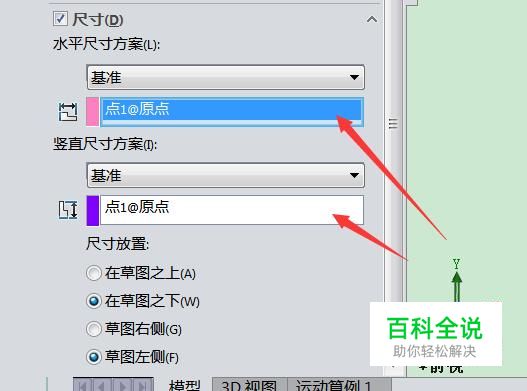

选择尺寸的基准点，还可以在尺寸方案的下方窗口选择尺寸标注的方案。
- 06

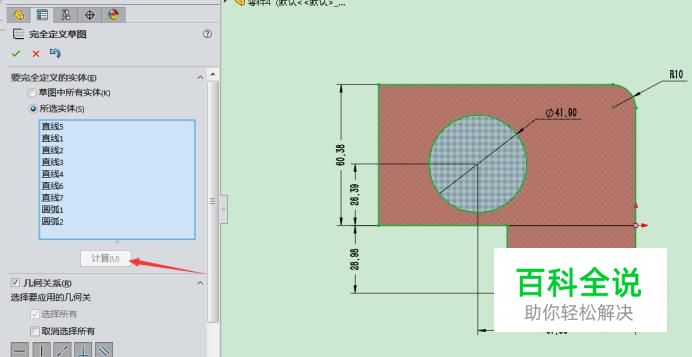

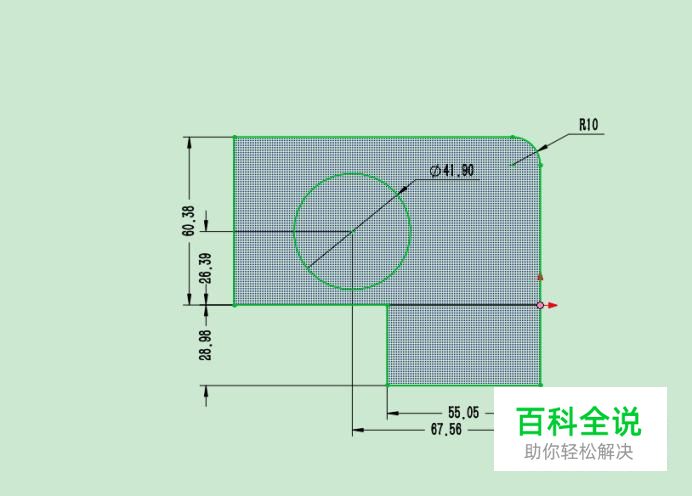

点击计算。这时候电脑要等待一段时间，等电脑尺寸标注完毕，就可以看见一键标注完的尺寸。这时候无论怎么拖动它都不会改变了。
- 07
一、绿色的打钩确定，完成草绘。二、红色打叉退出。三、蓝色图标返回未定义尺寸的时候。
