如何使用autoCAD2013绘制轴侧图及标注
轴测图是一种单面投影图，在一个投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真，富有立体感。但是轴测图一般不能反映出物体各表面的实形，因而度量性差，同时作图较复杂。因此，在工程上常把轴测图作为辅助图样，来说明机器的结构、安装、使用等情况，在设计中，用轴测图帮助构思、想象物体的形状，以弥补正投影图的不足。下面给大家介绍一下轴侧图的画法及轴侧图的标注
以下图为例，
操作方法
- 01

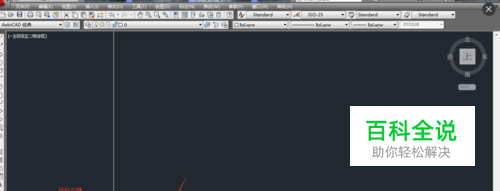

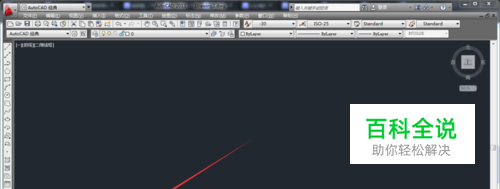

打开autocad 进入cad界面 在cad在命令窗口下方的“栅格显示F7”点击鼠标右键，选择“设置” 如下图:
- 02

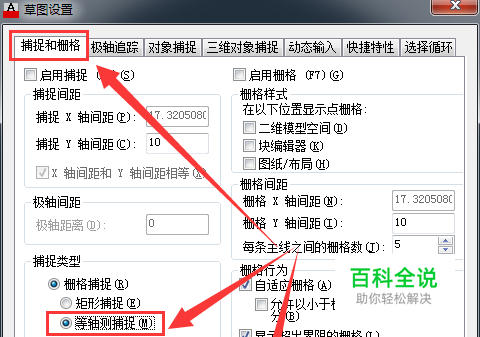

弹出“草图设置”对话中进行设置，在“捕捉和栅格”选择卡中勾选“等轴侧图捕捉”，设置完成后点“确定” 如下图：
- 03

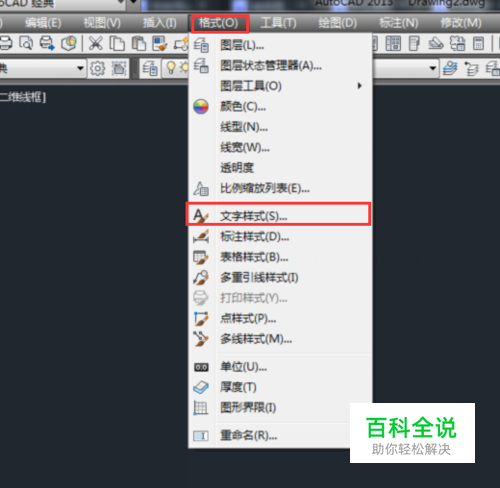

新建文字样式（标注的文字模式）菜单“工具”→“文字样式” 如下图：
- 04

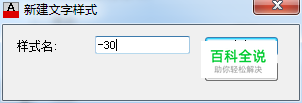

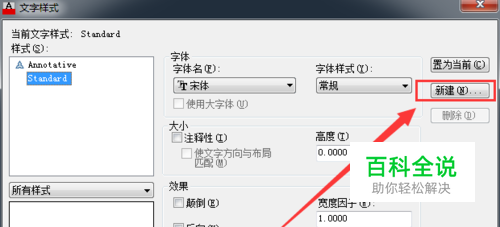

弹出“文字样式”对话框中，点击“新建”新建文字样式，分别新建文字样式为名称为“-30”和“30” 如下图：
- 05

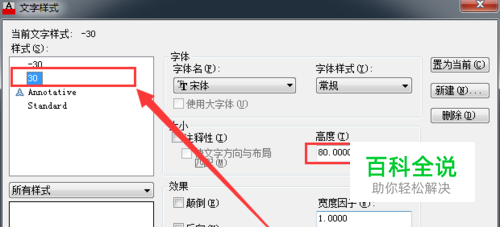

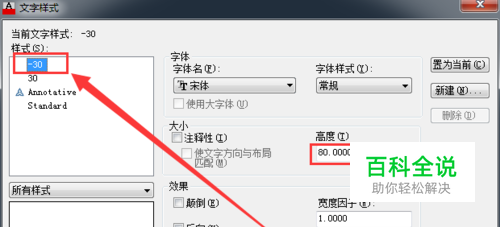

分别设置“-30”和“30”文字样式的倾角为“-30”和“30” 如下图： 设置完成后点击“应用”
- 06

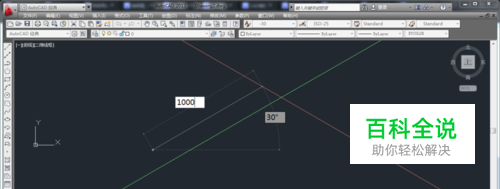

绘制1000*1000*1000的框架 按“F5”键切换轴侧图平面坐标。首先切换到“ <等轴测平面 俯视>”绘制的线段（绘制时按F8正交模式开启），绘制单位为1000的线段。 如下图:
- 07
按以上方法重复使用F5键分别切换到<等轴测平面 左视>、<等轴测平面 右视> 进行线条绘制得到以下的图，※注意F8随时开启
- 08
绘制<等轴测平面 俯视>上的“圆”，通过透视这里并不是圆，而是椭圆。方法如下： 1、在顶面上画一条辅助线。 2、输入命令"el"→“回车/空格”→“i”。 3、在辅助线中点为画一个单位为300的椭圆。 如下图：
- 09
同以上步骤方法分别在<等轴测平面 左视>、<等轴测平面 右视>画圆，完成后，删除辅助线，得到以下图
- 10

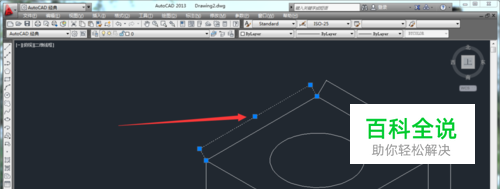

标注，在此选择对齐标注 输入“DAL”选择标注的起点和终点。如下图。
- 11
修改标注样式。输入“D”→“回车/空格”。
- 12

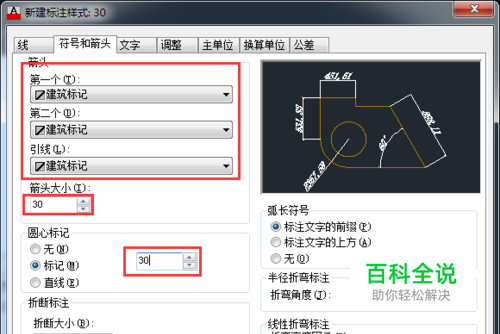

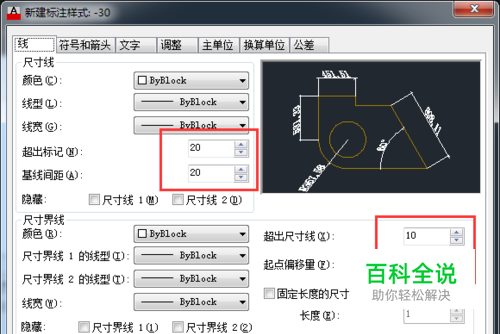

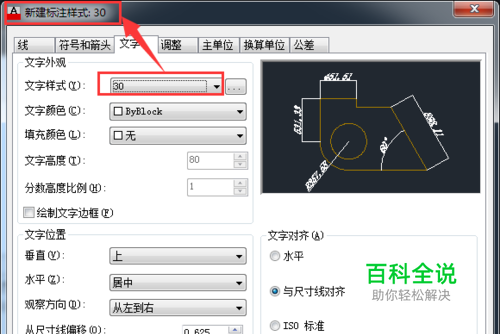

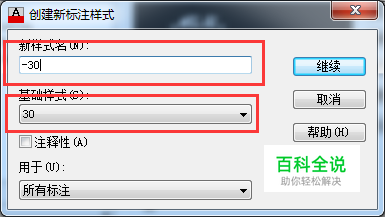

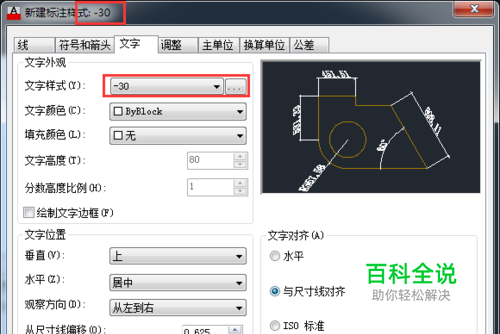

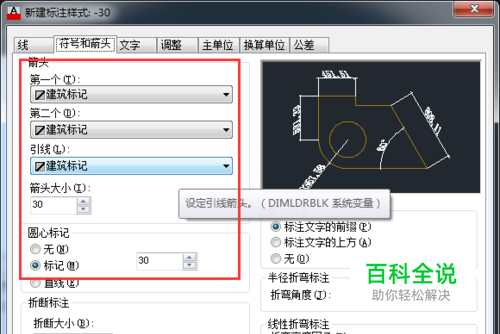

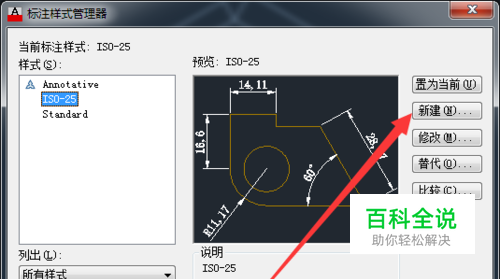

分别在“标注样式管理器”中新建标注样式为“30”和“-30” 方法步骤设置参数如下。 设置完成后“确定”
- 13

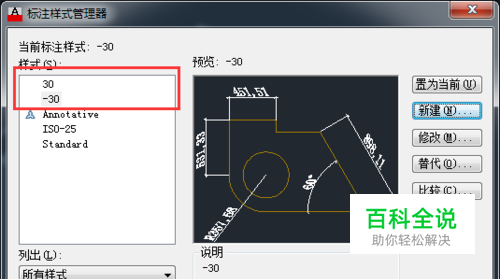

在确认“标注样式管理器”中已经有刚才新建标注样式为“30”和“-30”后，点击“关闭” 如下图：
- 14

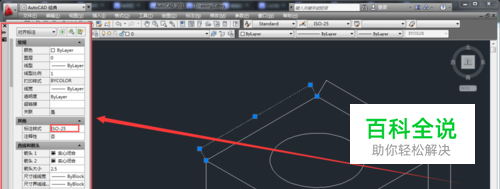

选择已经标注好的标注，按键盘上的“Ctrl+1”组合键。弹出“特性管理器” 如下图 选择刚刚新建的“30”和“-30”标注样式
- 15

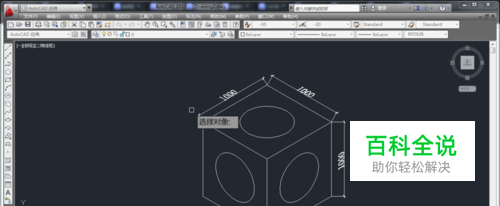

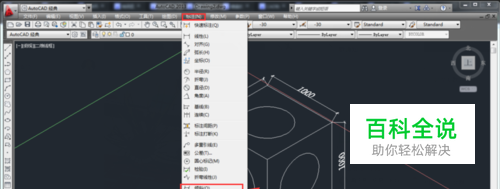

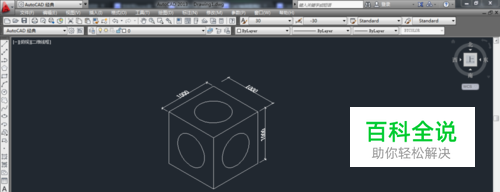

菜单“标注”→“倾斜”根据提示选择对像，输入“-30”或“30”→“回车/空格”得到以下标注图。
