Altium Designer 中制作PCB元件库

制作PCB元件库是电子电路设计中的比较重要的一环,掌握了这个的话,基本上画电路也就掌握了一半,所以一定要认真的去学习。

操作方法

  • 01

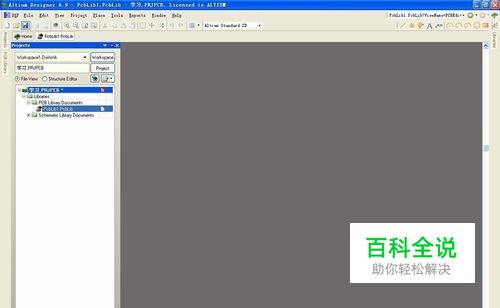

    首先我们在工程文件夹中新建一个PCB Library。

  • 02

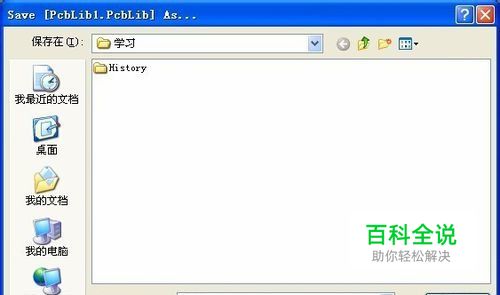

    点击工具栏中的“保存”按钮,左上角第二排的第三个按钮,或者快捷键Ctrl+S,弹出对话框,选择保存路径(尽量和保存的工程文件夹放到一个文件夹里),修改文件名,然后点击保存。

  • 03

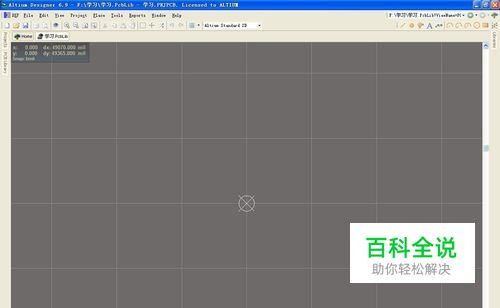

    点击左上角上的PCB Library,回到PCB编辑页面,按Ctrl+End回到坐标原点位置,(这里的快捷键和原理图元件库的快捷键不一样)。

  • 04

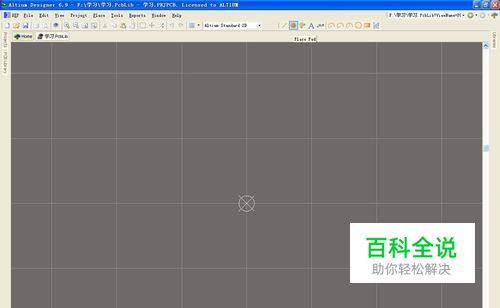

    现在我们还是跟上次画原理图库一样画一个简单的PCB元件库吧,我们画一个0805的封装,首先我们先放置焊盘,在工具栏的右侧有一个Place Pad,单击它。

  • 05

    然后我们放置2个焊盘,然后我们要知道0805的意思是长度为:80MIL,宽度为50MIL的一个元件大小,焊盘的大小我们可以根据资料得知,我们这里的焊盘大小设置成X=30MIL,Y=40MIL。

  • 06

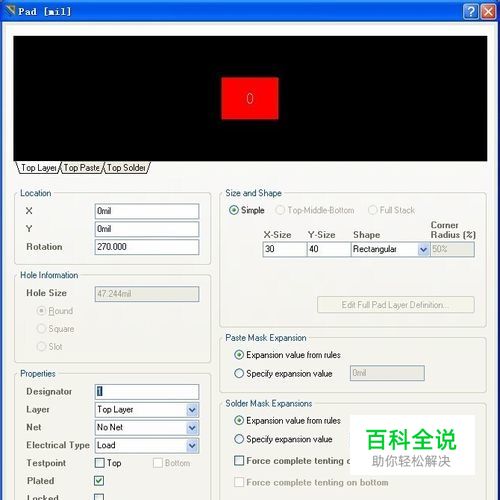

    左键双击已经放置的焊盘,按下图来进行更改,Designator:1,Layer:Top Layer,X-Size:30,Y-Size:40,其它默认点击OK,这里要注意标号改成1是因为引脚一定要和原理图库的电阻引脚相对应,原理图之前我们做过是1脚与2脚,所以这里也必须改成1脚与2脚,因为0805封装我们这里是贴片,所以不需要钻孔,焊盘放在顶层就可以了,另一个引脚也按同样的方法改成引脚2。

  • 07

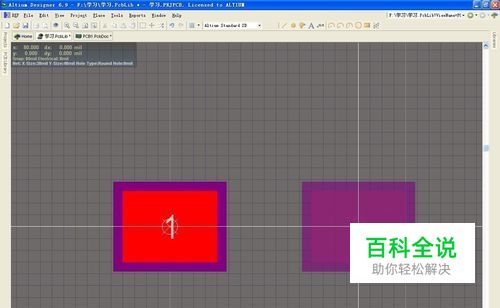

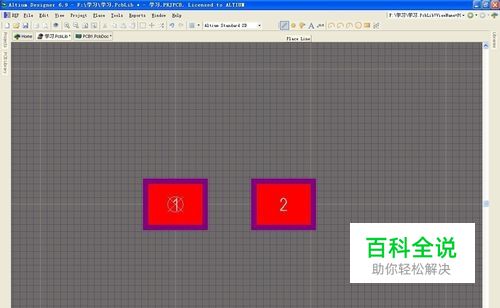

    现在我们把这两个焊盘按长度为80MIL来放置,首先按下快捷键GG,输入法在EN的时候才有效,注意是连续2次按下GG,然后在对话框里输入80MIL,单击OK,我们再按着标号为2的焊盘不松手左右移动,大家看左下角的坐标,X=80,Y=0上,因为1脚是在X=0,Y=0的原点上,所以1脚与2脚的距离 为80MIL。

  • 08

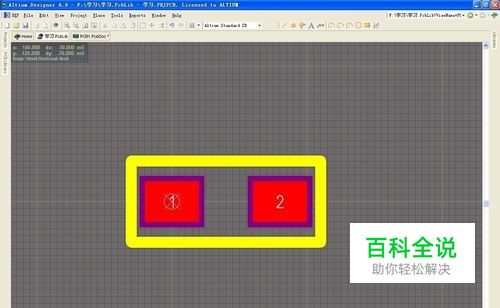

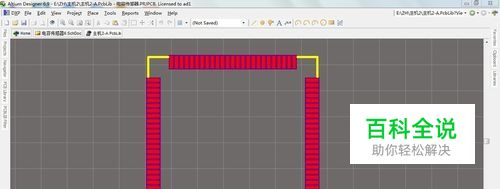

    接下来我要画边框了,也就是元件的外围,我们按下GG,改成10MIL,然后切换左下角的层为Top Overlay丝印层,然后在工具栏选择Place Line放置线。

  • 09

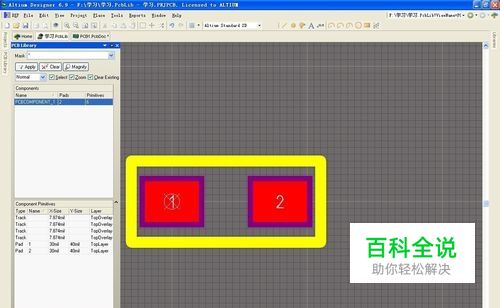

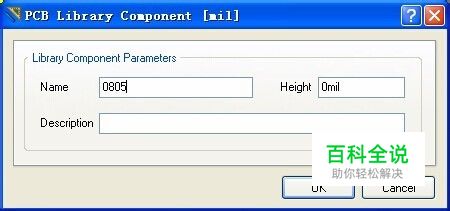

    接下来再回到左边的PCB Library,左键双击PCB COMPONENT_1,修改名称为0805,点击OK。

  • 10

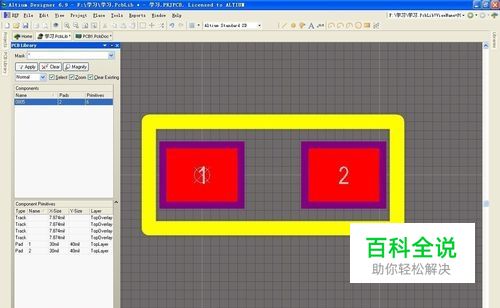

    至此一个名称为0805的PCB元件封装已经做好了,这个是必须和原理图元件库互相对应的,大家其它的元件也可按照这个方法来进行绘制,如果还有不懂的可以来请教我,乐意为你们效劳,记得如果觉得好的话帮我投票点赞吧,这个软件我会继续讲解下去,直到人人都会为止。
