AutoCAD中如何对实体进行三维旋转

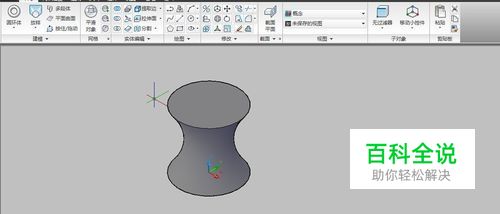

在【功能区】选项板中选择【常用】选项卡，在【修改】面板中单击【三维旋转】按钮，或在快速访问工具栏选择【显示菜单栏】命令，在弹出的菜单中选择【修改】|【三维操作】|【三维旋转】命令(ROTATE3D)，可以使对象绕三维空间中任意轴(X轴、Y轴或Z轴)、视图、对象或两点旋转。接下来，小编将如图所示的图形绕X轴旋转45°。

操作方法

  • 01

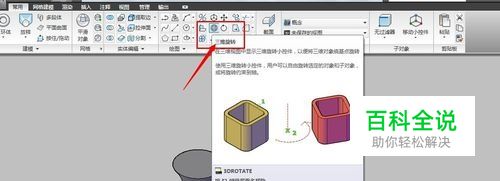

    在【功能区】选项板中选择【常用】选项卡，在【修改】面板中单击【三维旋转】按钮。

  • 02

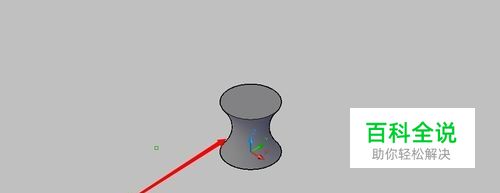

    在【选择对象：】提示下选择需要旋转的对象。

  • 03

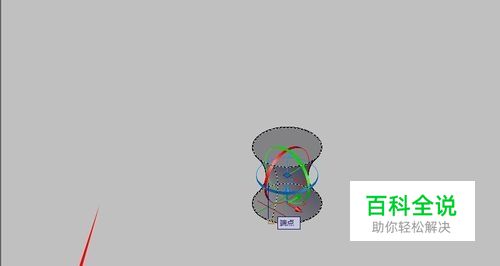

    在命令行的【指定基点：】提示信息下确定旋转的基点（0,0）。

  • 04

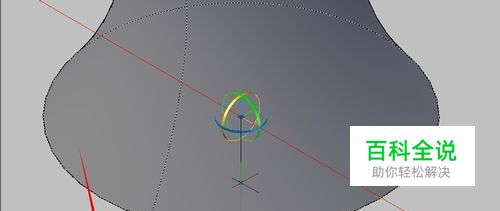

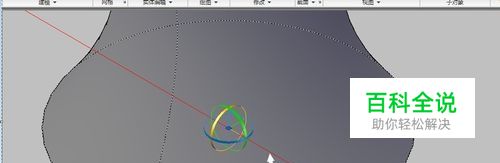

    此时在绘图窗口中出现一个球形坐标（红色代表X轴，绿色代表Y轴，蓝色代表Z轴），单击红色环形线确认绕X轴旋转，如图所示。

  • 05

    在命令行的【指定角的起点或键入角度：】提示信息下输入45，并按Enter键。

  • 06

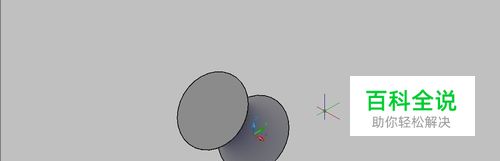

    此时图形绕X轴旋转45°，旋转完成，结果如图所示。
