CAD如何插入图片描边
画图时经常遇到一些弧形或不规则的形状，量又量不到，要怎么才能把它画出来呢？这个时候用CAD描边就能用得上了，下面跟大家介绍一下。。。
操作方法
- 01

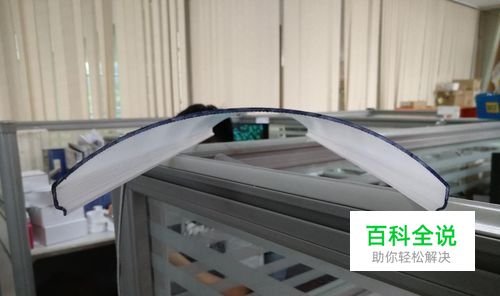

用手机或相机把要描的图形拍下来，拍时尽量地与截面垂直。拍完后把图片传到电脑上。
- 02

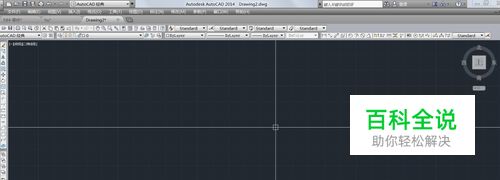

打开CAD并新建一个文件
- 03

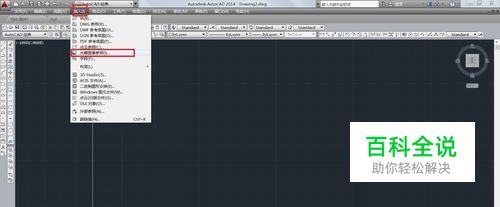

点击---插入---光栅图象参照--
- 04

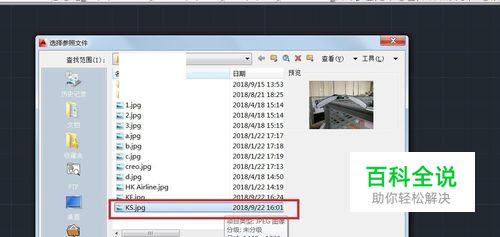

选择刚刚拍的照片
- 05

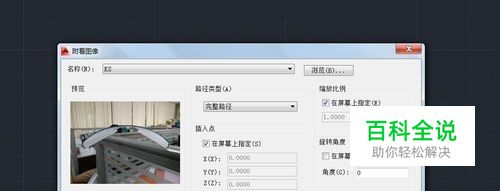

直接点--确定--
- 06

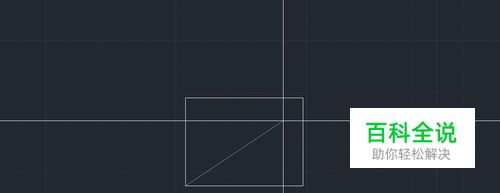

在绘图区随便点两个点确认图片的大小
- 07

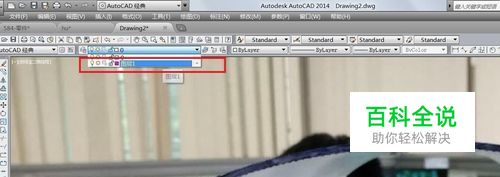

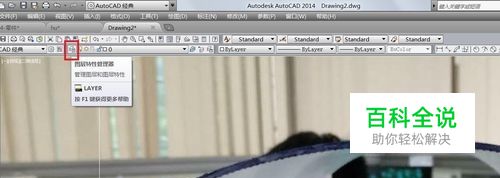

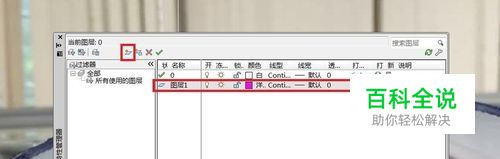

因为白色的线与图片颜色对比不大，看起来不清楚，所以要换一个颜色来描边。点击--图层属性---创建一个新图层---把图层颜色换成与图片容易区分的颜色。 退出图层菜单，选择刚刚新建的图层作为当前图层
- 08

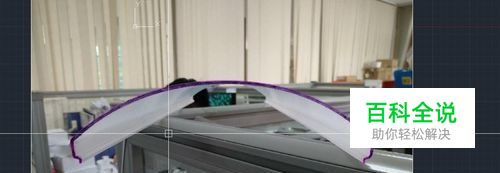

现在就可以把图形描下来了。
- 09

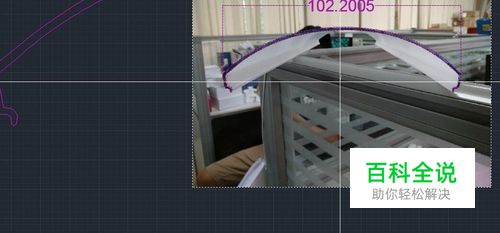

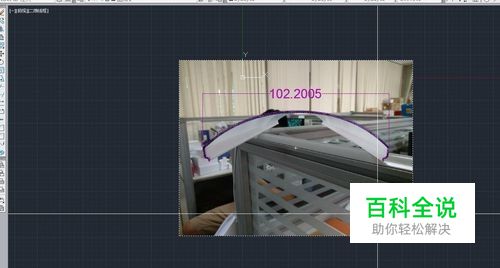

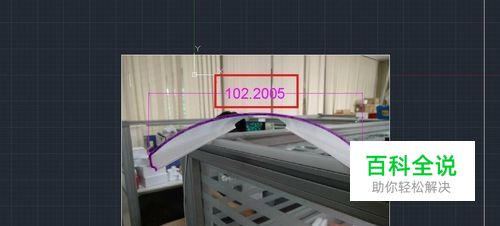

描完后在容易量到尺寸的地方给图形标个尺寸，小数点越多越好，记下这个尺寸
- 10

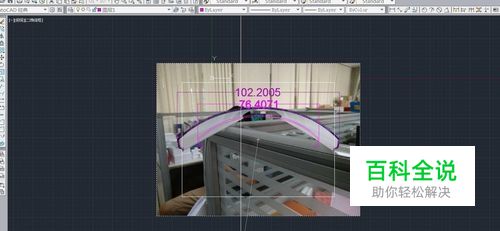

下面把图形缩放成实际要求的大小 选择刚刚描的线与图片 输入快捷键‘SC’空格 然后输入‘R’空格 输入刚刚标的尺寸‘102.2005’空格 输入实际要求的尺寸‘50’空格
- 11

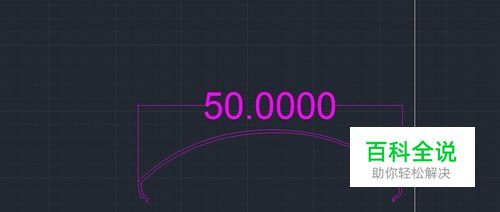

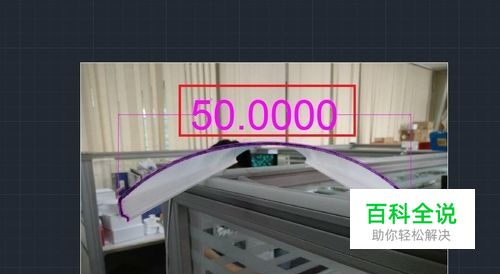

现在就能看到刚刚标的尺寸变成了50了，大功告成！！
