UG入门教程—如何使用扫掠命令？
ug三维制图软件的学习主要是首先学会命令的应用，通过经常的练习，从而达到熟练使用的过程，作为初学者不要担心自己绘制方法不够快捷，等到精通了，自然就知道了怎样绘制比较快
操作方法
- 01

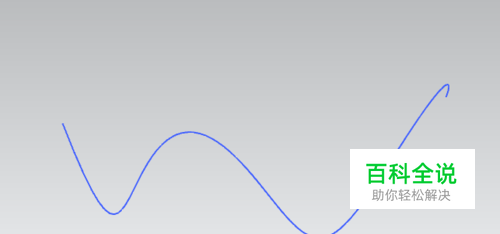

我们以圆形随着曲线的扫掠为例进行绘制。那么扫掠到底是什么意思，图形沿着引导线进行绘制，而图形相当于一个截面，同时绘制过程引导线需要与直线的所在平面需要是垂直的。首先打开草图绘制一条曲线
- 02

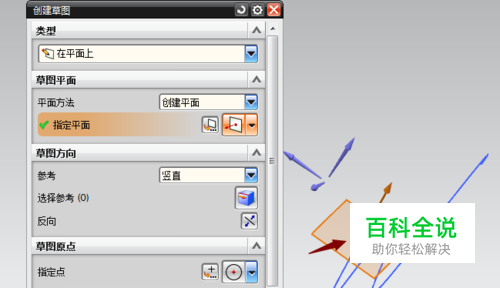

以曲线的一端点建立平面，端点与平面呈垂直状态。通过点的方式创建平面。
- 03

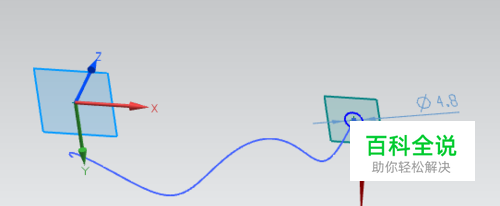

建立好平面，在草图平面上绘制圆形。
- 04

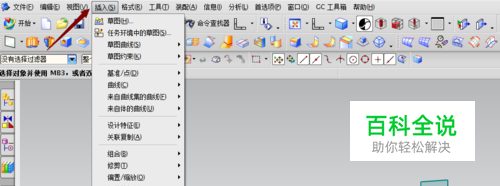

绘制完成后，退出草图界面。在ug操作界面菜单栏里点击插入命令，找到扫掠命令，然后找到沿引导线扫掠。
- 05

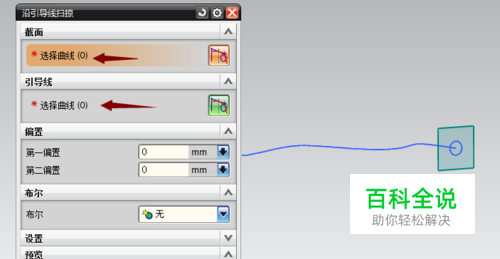

点击沿引导线扫掠，弹出，弹出沿引导线扫掠对话框，需要做的就是，选择要扫掠的截面和选择要沿着哪条引导线进行扫掠
- 06

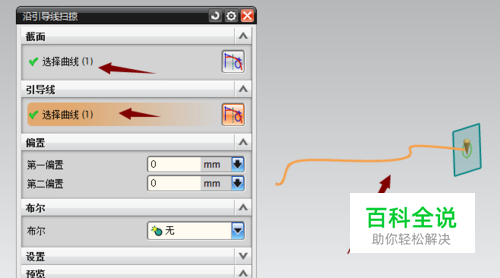

截面选择圆形，引导线选择曲线，选中状态是前面都标记了对号，不需要设置偏置状态。
- 07

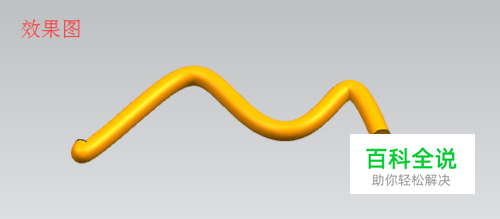

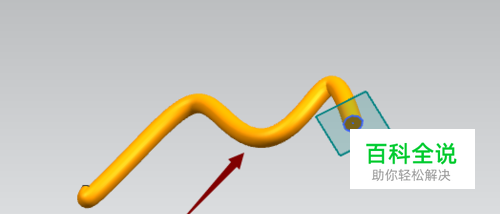

点击预览或显示效果，进行预先确认，如果无问题点击确定，即完成了
- 08

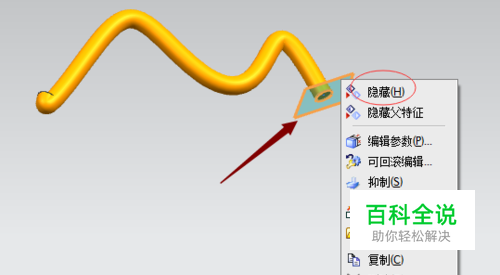

点击平面和草图成橘黄色状态，然后右击右键，选择隐藏，将平面和草图图形进行隐藏
