UG模具设计：[2]手动分模
本节UG模具设计讲解零件的头、尾位置异型分形面的创建技巧，具体的UG模具设计步骤，请看本与在线视频；
此视频是作者提供的第三方视频，如无法播放请至原网站观看视频
操作方法
- 01

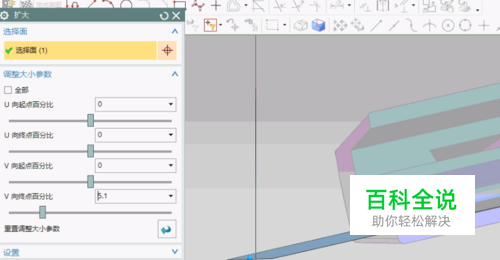

对于异型的零件，在创建其分型时，如果难于拉伸，可使用扩大面功能来创建曲面；
- 02

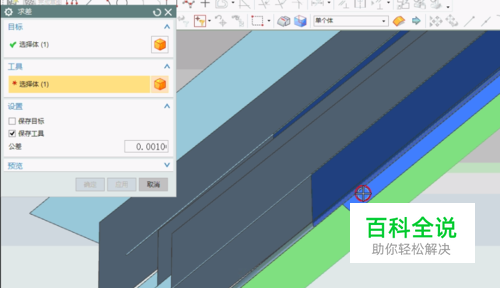

扩大得出的曲面，还需要进行裁剪，此时可通过UG软件布尔运算中的求差，把曲面与实体进行布尔；
- 03

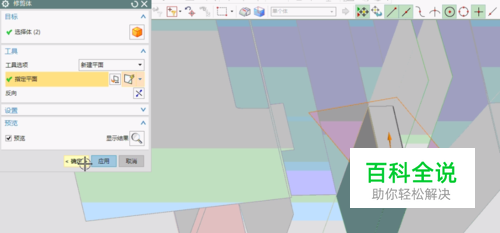

修剪体的运用；对于零件上过大的曲面，可以使用修剪体来快速的修剪出多余的部分；
- 04

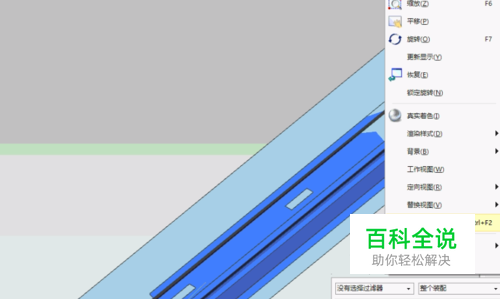

设置旋转点；零件在移动的过程中，如果离用户的视线过远时，可设置旋转参考点来改善；
- 05

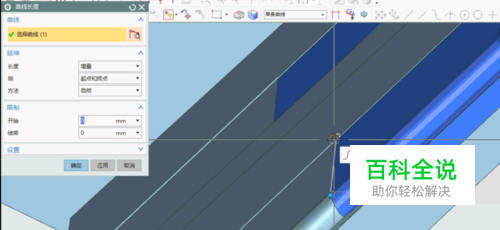

曲线长度；为了更好地修剪图形上的曲面，有时需要使用曲线长度命令来加长零件上的边；
- 06
修剪片体；当无法使用修剪体来完成裁剪的曲面，需要运用修剪片体来裁剪；
- 07

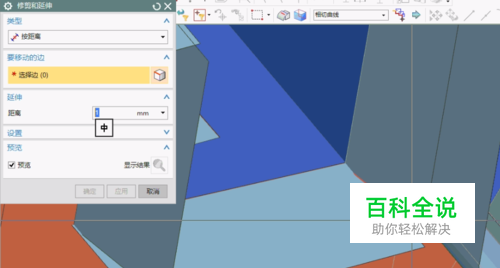

修剪与延伸；有时候我们创建面不够大，无法进行下一步操作时，要使用修剪与延伸指令来增大原来的曲面；
- 08

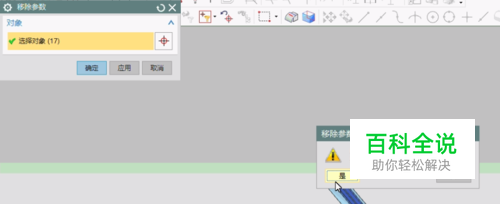

移除参数；在完成所有的曲面时，要用到移除参数来去除它们之间的参数，这是UG手动分模的一大特色；
- 09

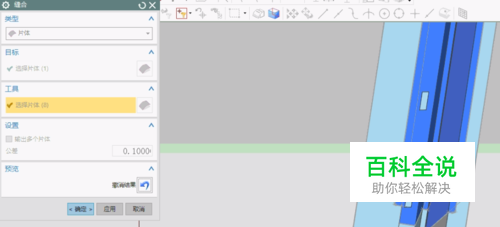

缝合曲面；由于我们是分步骤创建的曲面，它是一个个单独的体，需要把其做成一张整的曲面，这时就要用缝合命令来达到效果了；
