solidworks工程图如何标注公差
本教程:将告诉你不用查机械设计手册,直接在solidworks中选择公差,标注即可。
操作方法
- 01

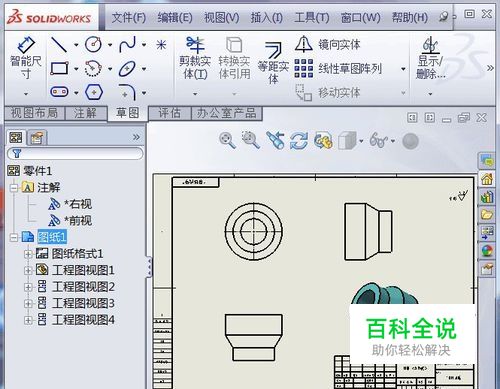

首先,将模型导入到工程图中(这里导入已经做好了),并将几个视图摆在正确的位置,如图所示
- 02

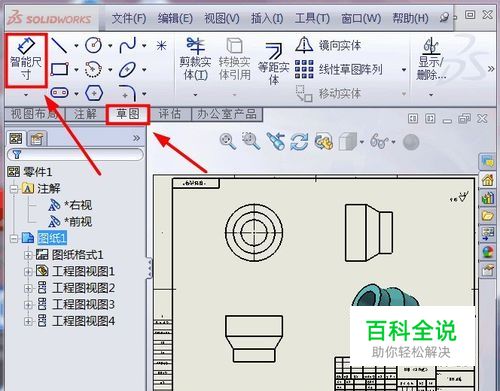

点击“草图”,“标注尺寸”按钮,如图所示
- 03

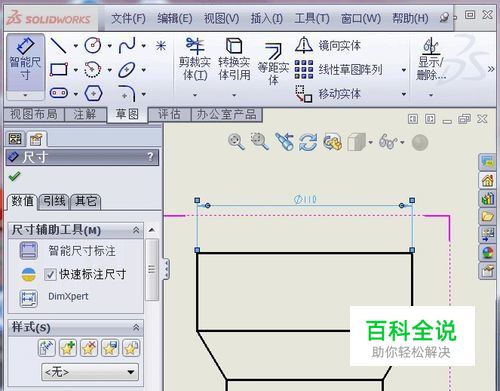

按住鼠标滚轮,放大视图,标注如图所示的直径,如图所示
- 04

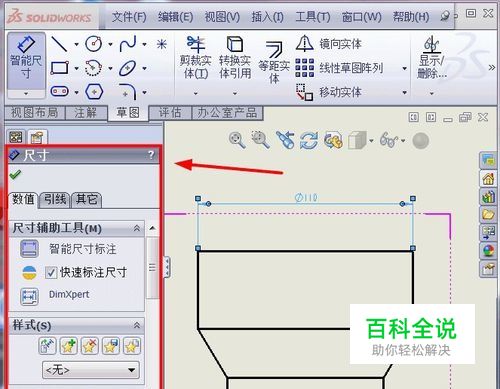

标注的同时会在左侧弹出该尺寸的属性设置栏,如图所示
- 05

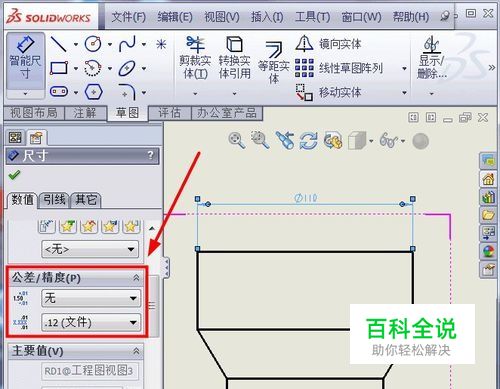

下拉工具条,找到“公差/精度”栏目,准备标注公差,如图所示
- 06

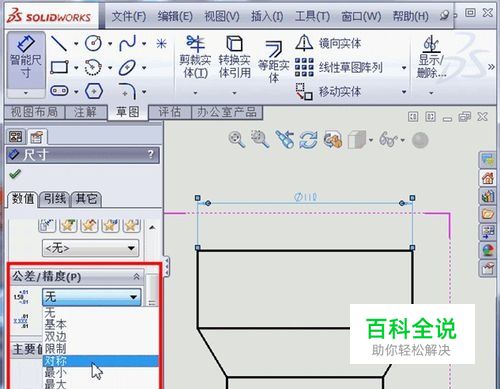

点击下拉菜单,弹出公差标注的多种形式,如图所示
- 07

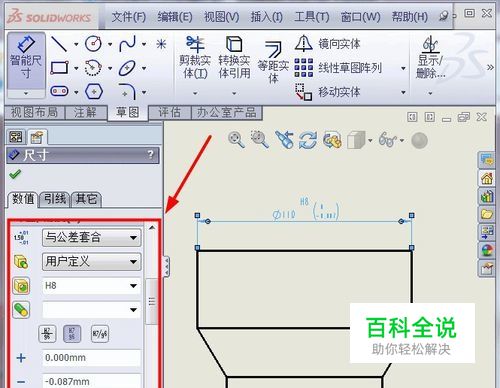

选择“与公差套合”,(用户自定义中可以选择“间隙”“过度”“过盈”三种,每种都有多种配合形式),在孔公差选择栏中选择“H8”,公差就自动出现了,下面“显示括号”的勾打上,如图所示
- 08

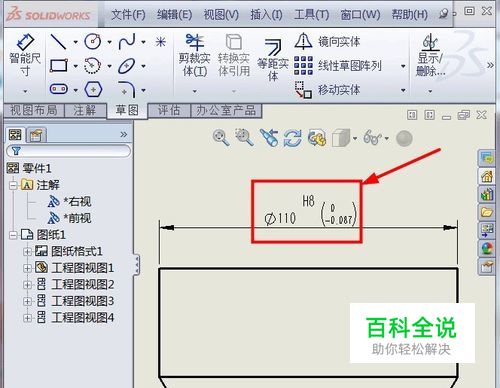

点击确定,查看尺寸及公差,已经出现了,如图所示。
