【Excel2010技巧】21.制作复合饼图和复合条饼图【百科全说】

在Excel中插入饼图时有时会遇到这种情况，饼图中的一些数值具有较小的百分比，将其放到同一个饼图中难以看清这些数据，这时使用复合条饼图就可以提高小百分比的可读性。复
合饼图（或复合条饼图）可以从主饼图中提取部分数值，将其组合到旁边的另一个饼图（或堆积条形图）中。

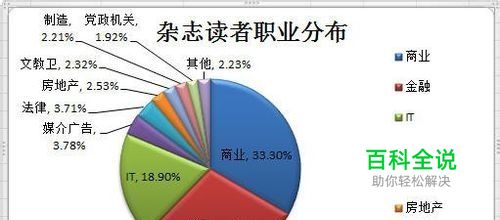

例如下面的饼图显示了某杂志的读者职业分布情况，其中小百分比数据较为密集不易看清楚。
使用复合条形饼图，就很明显。如图所示。

操作方法

01

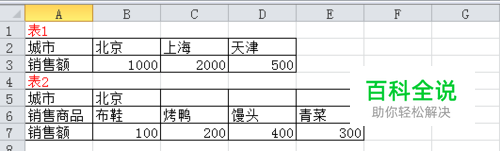

如图表格数据。表1数据城市北京上海天津销售额 10002000500 表2数据城市北京销售商品布鞋烤鸭馒头青菜销售额 100200400300
02

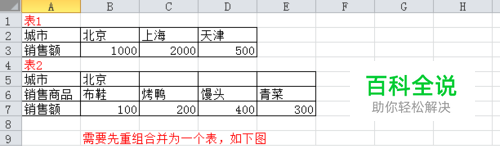

在做复合图前，需要将表格合并为一个。合并方式如图。注意：北京不要再包含进去，否则数据重复了。
03

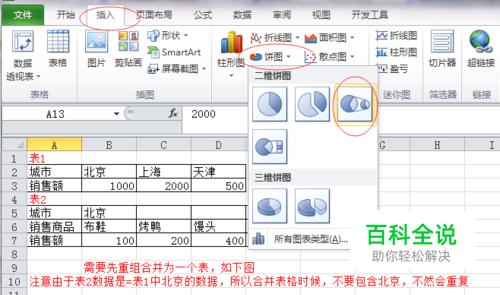

首先选择合并后的表格区域中的某一个单元格。再点击【插入】---【饼图】---【复合饼图】如图所示
04

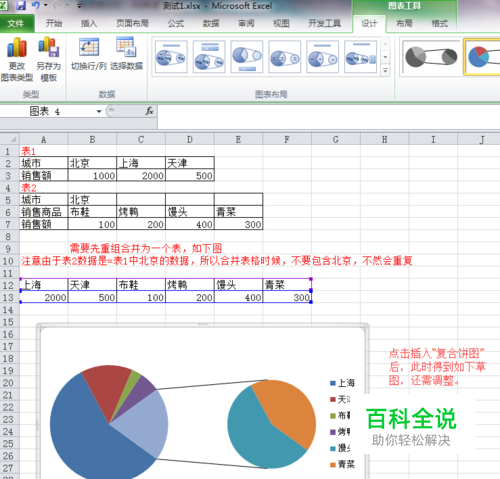

插入“复合饼图”后得到如图饼图，可以看到这个复合饼图还不是我们想要的效果，左边的大圆为5部分，右边小圆为3部分，这并不是我吗要的，需要设置下。
05

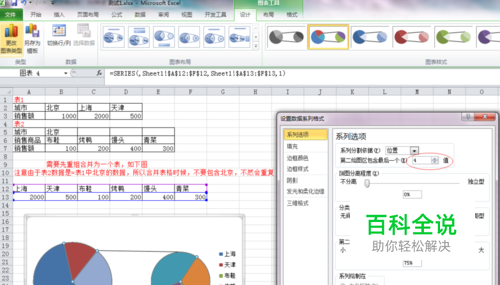

双击两个圆所在的区域（其他版本可能是右击），弹窗窗口【设置数据系列格式】。在”系列选项“中的”第二绘图区包含最后一个“里面修改为4。为什么是4呢？这是因为表2中的4个数据是隶属于北京这个分支下面的，所以为4. 最后得到左边大圆为3部分即北京，上海，天津这3个大类。右边小圆为4部分，即布鞋烤鸭馒头其他。
06

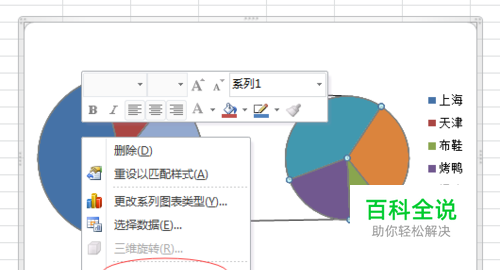

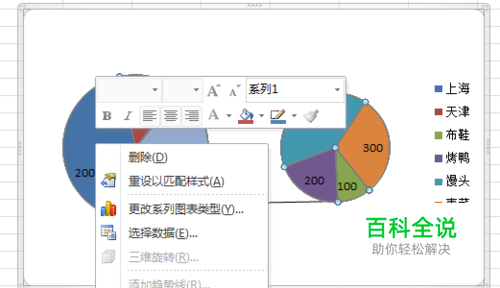

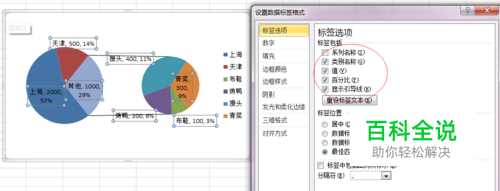

上一步操作虽然分开了数据，但是却没有数值显示，怎么办呢？不要急。（1）接着，在”圆”所在区域，点击鼠标右键，可以看到新弹窗。点击“添加数据标签”。（2）添加完数据标签后，可看到饼图中出现数字。然后再在图表区域点击右键，选择“设置数据标签格式”，然后会弹出设置框。（3）设置框里面勾选，“名称”“百分比”等希望显示的内容。点击确定即可，得到最终效果
07

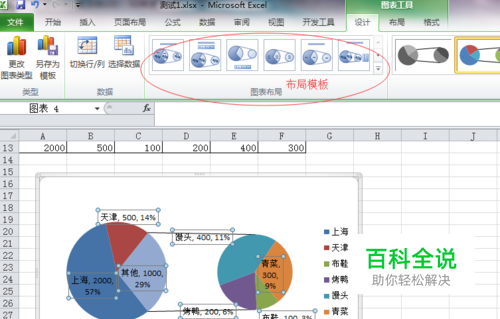

还有一种方法是office2010---【设计】里面直接有模板，点击应用即可。如图有很多现成的图表布局模板，可直接套用。
08

最后复合条饼图设置类似，复合条饼图的位置如图，此处不再演示。
