如何用solidworks创建钣金件
在工作中遇到的一些简单的钣金件，我们可以通过拉伸、切除等一些基本命令来完成。但是solidworks也给我们提供了制作钣金件的工具，如果能充分利用起来，制图效率会提高很多。今天小编就以下面一个简单的钣金件来讲述soildworks2014钣金工具的运用
操作方法
- 01

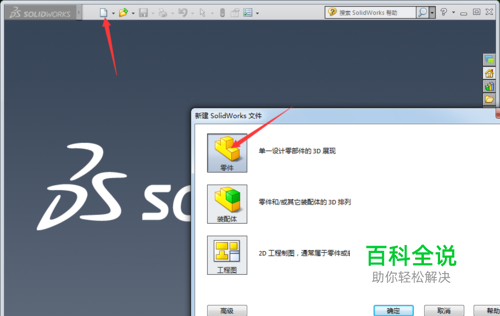

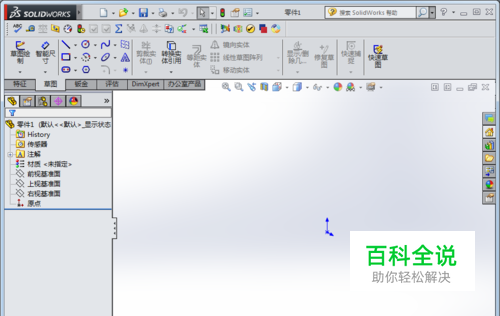

如下图启动solidworks，并在左上角箭头处点击新建，弹出对话框并选择零件，然后确定进入下图主界面。
- 02

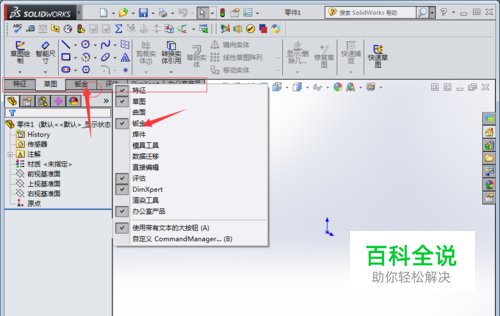

一般情况下，钣金工具都是隐藏的，将鼠标放在下图红色方框处，比如特征、草图、评估等处右击，会出现如下图下拉菜单，在里面找到“钣金”字样单击，其前方会出现对勾，此时，钣金也会出现在红色方框中。钣金工具已经调出来了
- 03

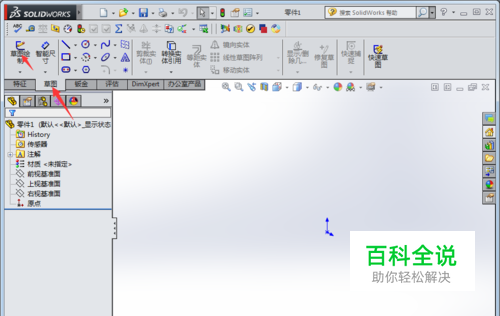

按照下图所示，选择草图模块，然后点击草图绘制进入草图绘制主界面
- 04

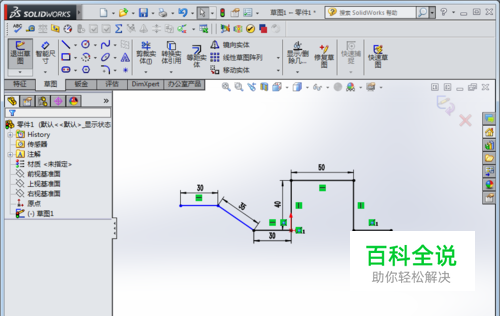

在草图中绘制如下图所示的草图，尺寸自定义，然后确定，完成草图绘制
- 05

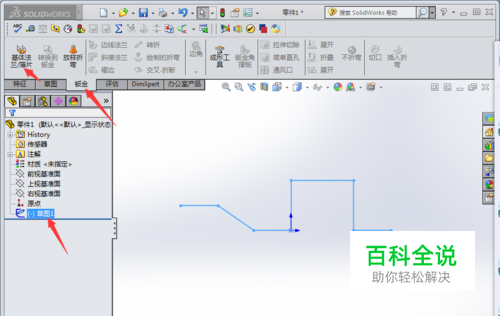

切换到钣金模块，如下图所示，选中刚画好的草图1，点击基体/法兰薄片命令
- 06

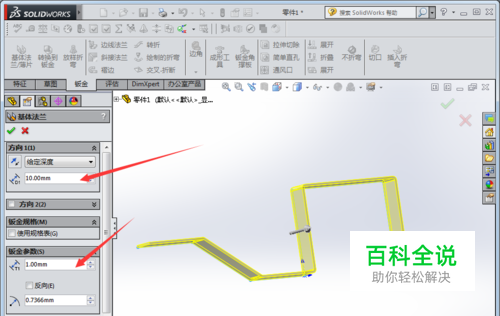

在给定深度里输入钣金要拉伸的长度，在钣金参数里面输入钣金的厚度，其他参数默认。
- 07

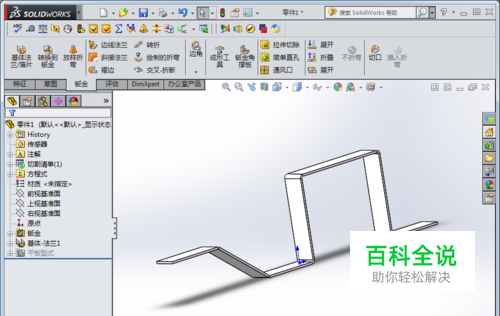

设置好参数以后点击确定，钣金件画好了。这个是不是比拉伸好用快捷多了。只要画出基本形状就可以
