尺寸标注样式设置详解:[1]线选项卡的设置
标注样式是标注设置的命名集合,可用来控制标注的外观,比如箭头样式、文字位置和尺寸公差等。用户可以创建标注样式,以快速指定标注的格式,并确保标注符合行业或项目标准。
操作方法
- 01

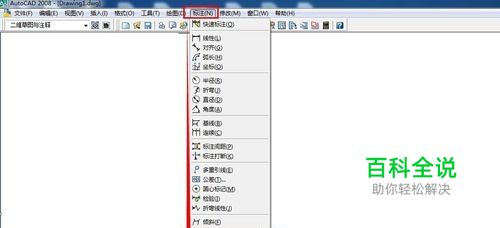

首先启动标注样式管理器;启动标注样式管理器的方法有:在菜单中选择“标注”|“样式标注”命令;
- 02

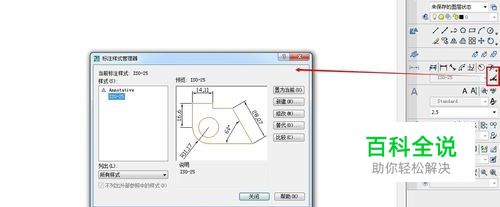

或者在命令行中输入DIMSTYLE命令;或者在工具栏中单击创建标注样式按钮,打开“标注样式管理器”对话框
- 03

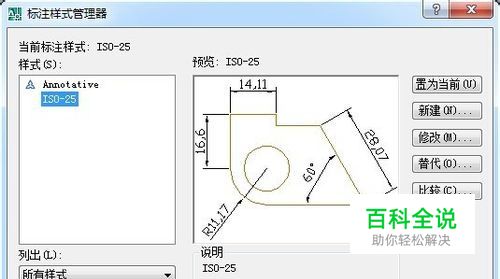

该对话框显示了当前标注样式,以及在样式列表中被选中项目的预览图及其说明,可完成创建新样式、设置当前样式、修改样式、设置当前样式的替代以及比较样式的操作。
- 04

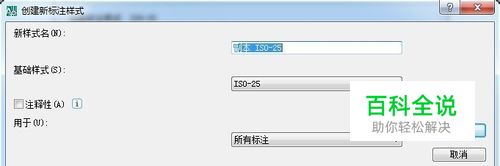

在“标注样式管理器”对话框中单击“新建”按钮,将弹出“创建新标注样式”对话框。在该对话框中可以命名新标注样式、设置新标注样式的基础样式和指示要应用新样式的类型。
- 05
线选项卡的设置线选项卡用来设置尺寸线、尺寸界线、箭头和圆心标记的格式和特性。线选项卡各项含义如下:
- 06

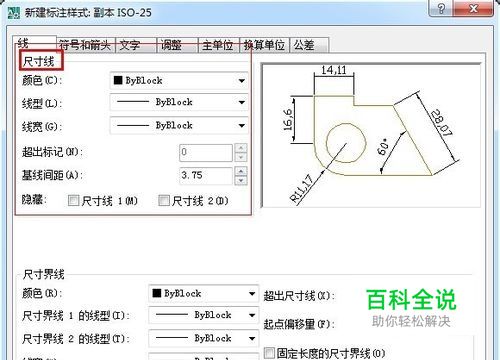

尺寸线设置主要包括设置尺寸线的颜色、线宽等。另外,“超出标记”选项可设置超出标记的长度;“基线间距”选项可设置基线标注中尺寸线之间的距离;“隐藏”选项则分别指定第一、二条尺寸线是否被隐藏。
- 07

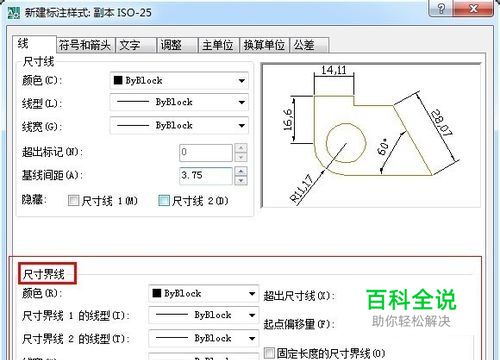

尺寸界线设置主要包括尺寸线的颜色、线宽等。另外,“超出尺寸线”选项可指定尺寸界线在尺寸线上方伸出的距离;“起点偏移量”选项指定尺寸界线到定义该标注的起点的偏移距离;“隐藏”选项则分别指定第一第二尺寸界线是否被隐藏;"固定长度的尺寸界线"选项选项可设置尺寸界线的固定长度值。
