UG10.0教程:[83]UG10.0扩大曲面设计技巧

通过扩大面可以快速地创建一张与原有曲面一样的曲面,新建的曲面与原曲面不同之处在于:原有曲面上的孔位将不在显示;本节教程讲解关于扩大面的使用技巧,下一节讲解如何裁剪曲线,欢迎学习;

操作方法

  • 01

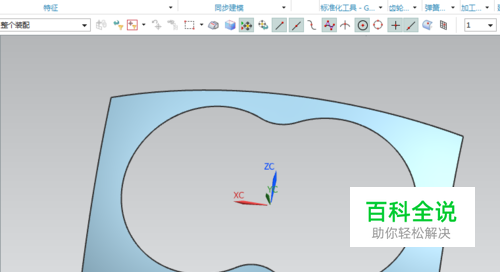

    为便于区分新建的面与原有曲面,先绘制一个中心的曲面特征;

  • 02

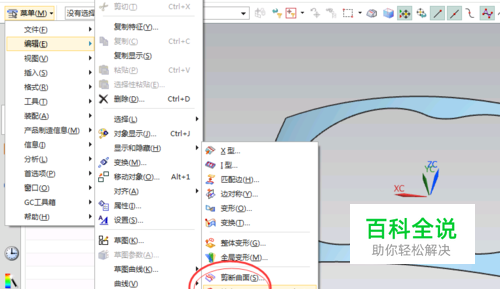

    扩大面在菜单-编辑-曲面下;(扩大面不是同步建模命令,也不是设计特征中的命令)

  • 03

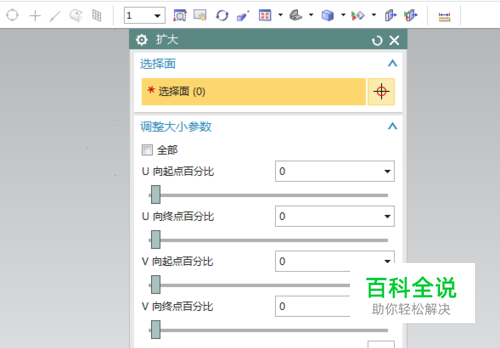

    打开后的扩大面其对话框如下图,由于没有选择零件,其参数都是初始状态下的设置;

  • 04

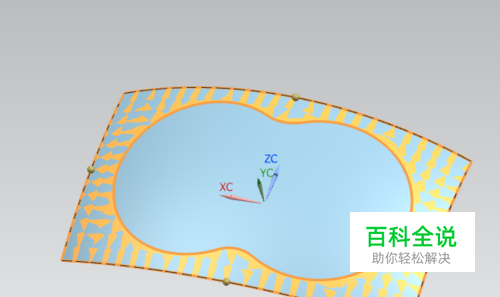

    点取绘图窗口中之前绘制的曲面,其大致模型就已经显示出来了;

  • 05

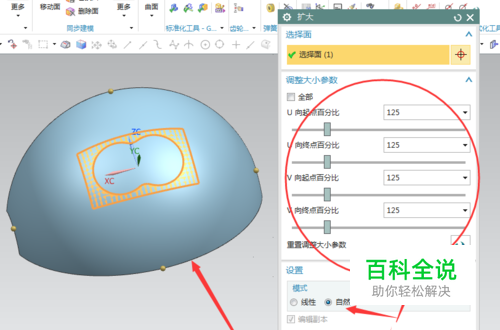

    关于扩大面中的参数,可以参考下图进行设置;(调整参数大小是用来控制创建的扩大面有多少)

  • 06

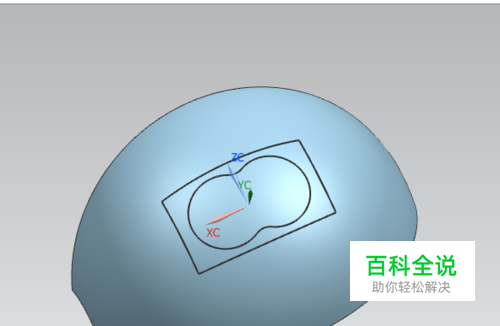

    点扩大面确定菜单,其图形结果如下;此时可以看到,之前中的曲面留空的位置,扩大后的曲面已把其修补了。

  • 07

    设计经验: 扩大面主要应用在模具设计下的创建分型面,及IGS曲面修补下。
