UG10.0教程：[18]公英制尺寸互转技巧
公英制尺寸转换是一项工作常识，工作中，经常会遇到国外的设计师给我们发来的三维零件，他们使用的是英制单位，而我们国内使用的是公制单位，掌握公英制尺寸的转换技巧，尤为重要，否则尺寸一错，加工出来的零件就报废了！
操作方法
- 01

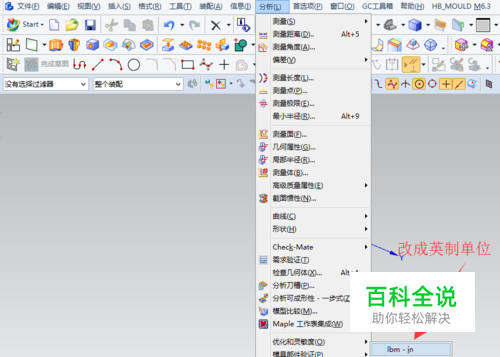

查看当前图形是什么单位，需要进入到：分析－单位中；
- 02

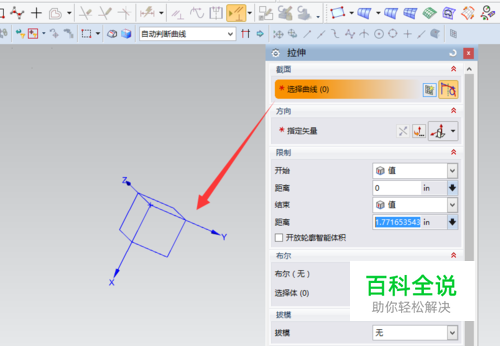

为便于很好地说明公英制转换，使用拉伸命令创建一个三维零件；进入拉伸菜单后，以XY平面为绘图平面；
- 03

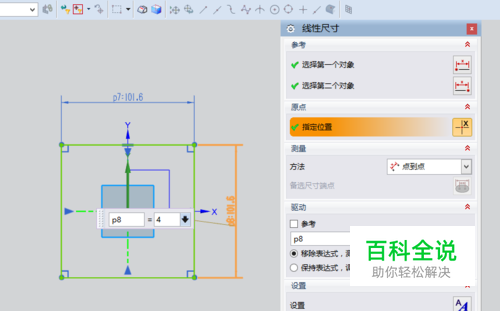

在草图中绘制一个正方形，然后标注其尺寸，尽量地使用整数，以方便我们等下测量；
- 04

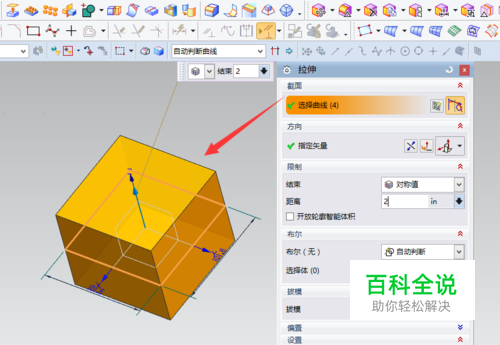

在拉伸菜单中，输入我们要创建实体的高度，然后点确实，此时我们需要的实体已经创建完成；
- 05

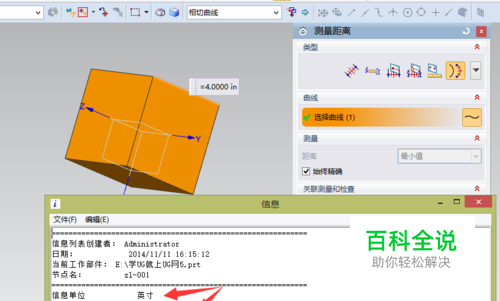

使用测量工具，然后对我们刚绘制的零件进行尺寸查看，结果如下，在测量的结果信息中，可以看到其单位是in(英制单位）；
- 06

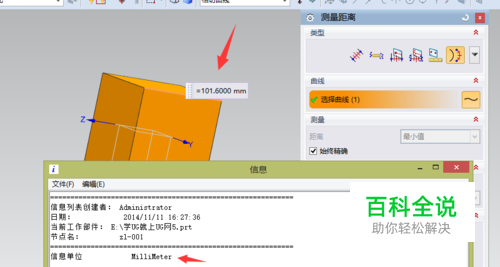

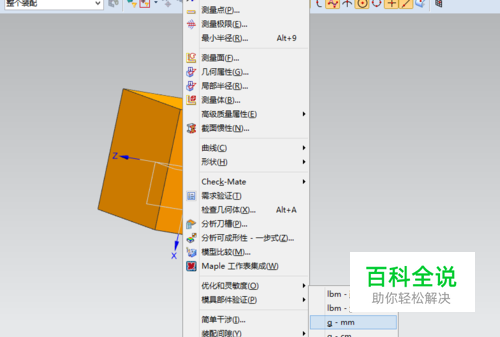

要想把英制单位改变成公制，需要执行：分析－单位，把其切换成mm/g;如图1，为检验我们转换的是否正确，可以再次使用测量工作，如图2所示，结果是公制，那么按照本经验公英制尺寸转换是准确无误的。
- 07
以上就是对零件进行公英制转换的技巧，欢迎学习、阅读。
