creo中圆工具的使用
在使用creo绘制图形时，会经常用到圆形和直线，今天小编为大家讲解一下圆工具的使用。
圆心和点的使用：
- 01

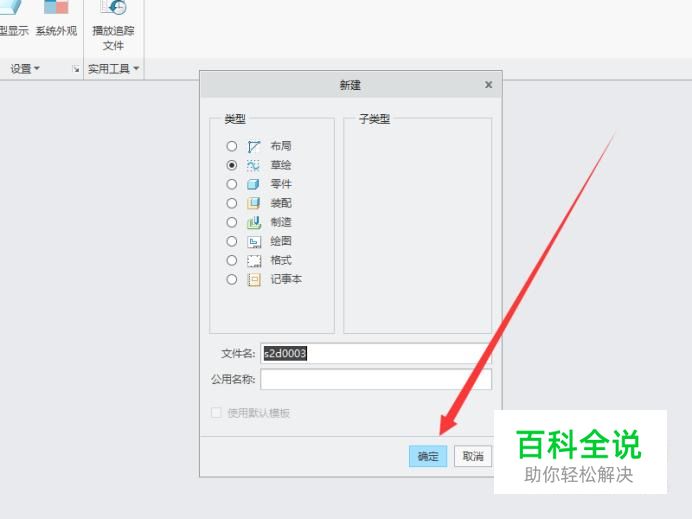

打开creo软件，创建一个新的草绘图，进入绘图界面，如图所示。
- 02

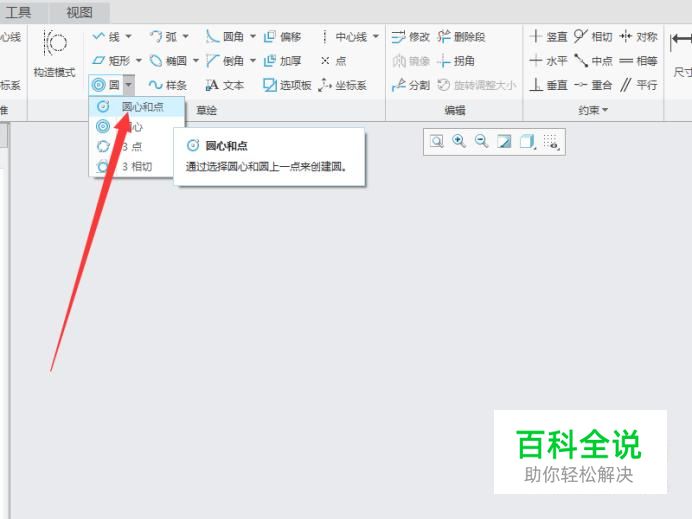

在菜单区里找到圆选项，点击在其下拉菜单里找到圆心和点选项，如图所示。
- 03

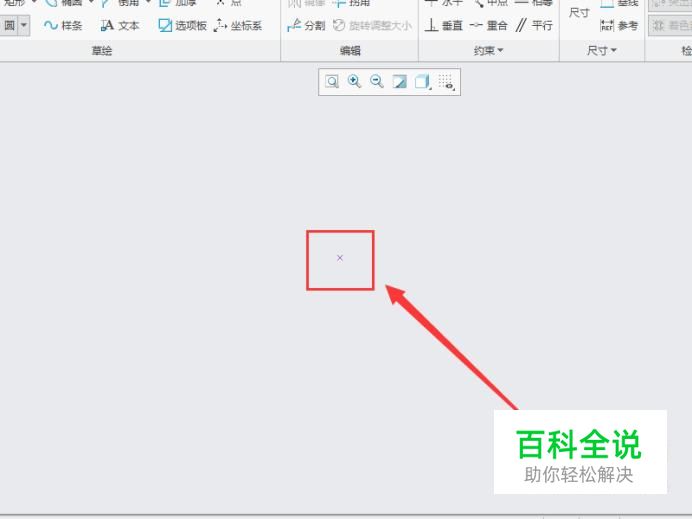

选中命令之后，在绘制区域画出一个点作为圆的圆心，如图所示。
- 04

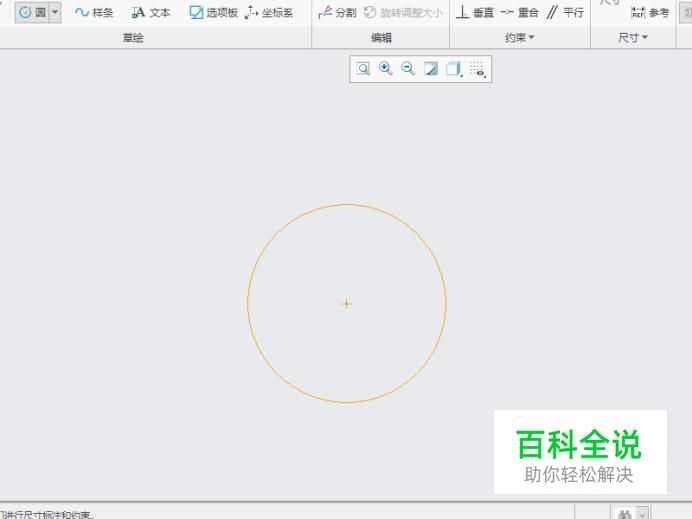

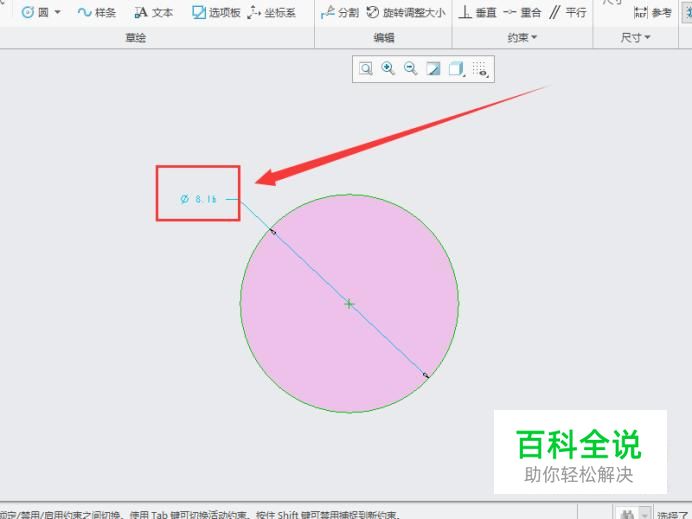

圆心绘制好之后，在绘制出一个圆形，根据所需尺寸进行绘制，左击一下鼠标即可，如图所示。
- 05

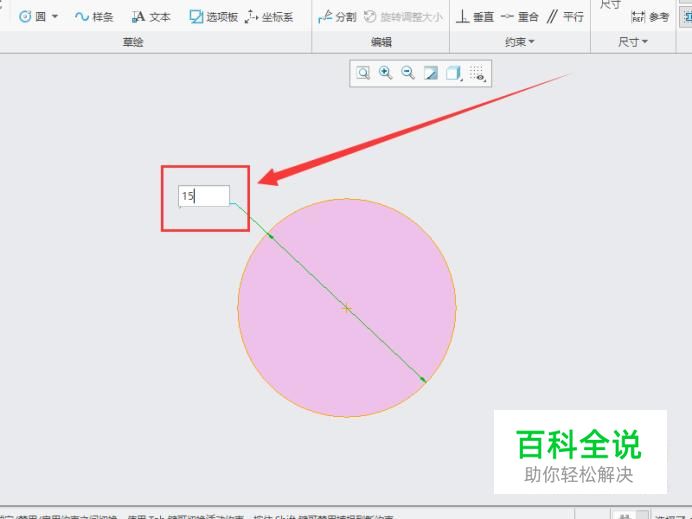

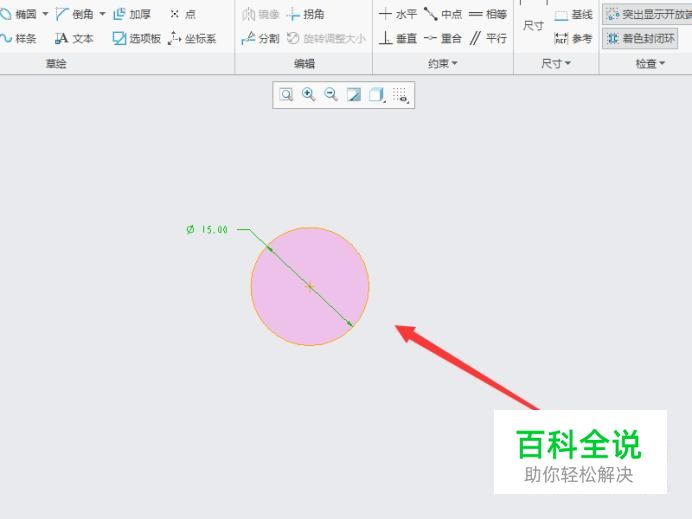

绘制好之后，双击圆的直径，进行修改尺寸，然后点击回车即可，如图所示。
同心圆的使用：
- 01
点击圆选项在其下拉菜单里找到同心选项，如图所示。
- 02
使用同心圆的命令时，草绘界面必须有一个圆，这样才能进行绘制。
- 03
选择同心命令之后，将光标定在圆心上面，左击鼠标确定同心，如图所示。
- 04

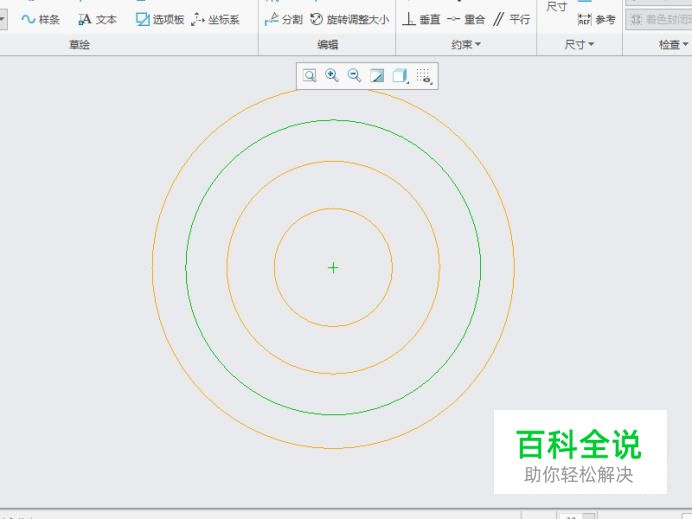

拖动鼠标，将需要的同心圆绘制出来，点击鼠标左键即可停止，按一下中键即可退出同心命令，如图所示。
- 05

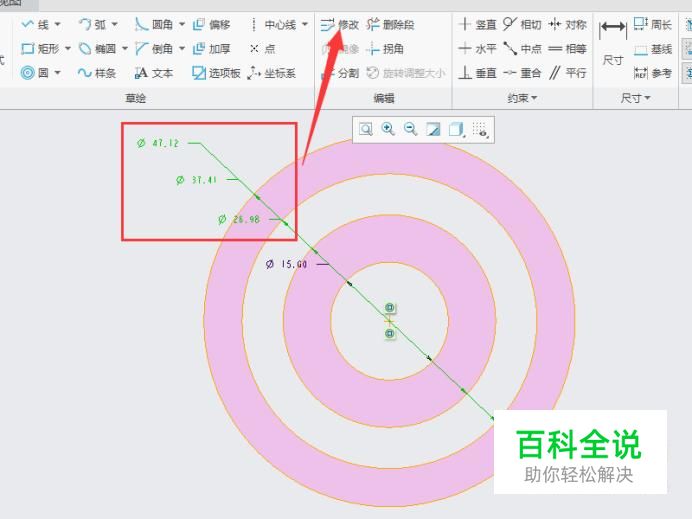

对绘制出来的同心圆修改尺寸，将尺寸全部选中，点击修改命令，如图所示。
- 06

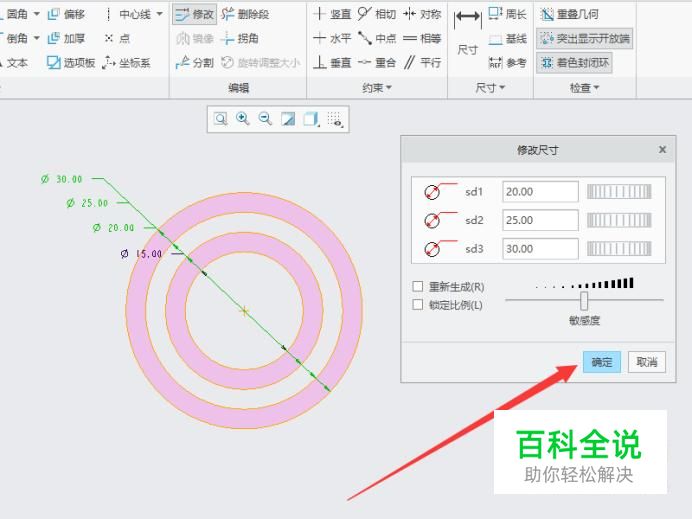

修改好之后，点击确定即可，如图所示。
3点圆的使用：
- 01

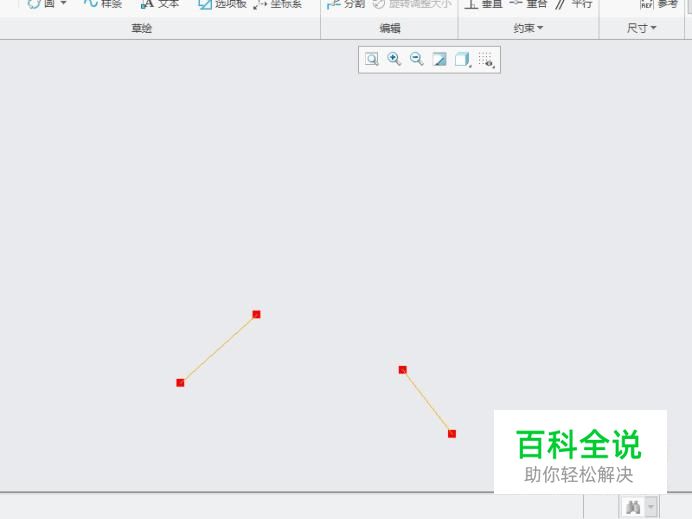

三点圆主要应用在给出两个确定的点，然后经过这两个点绘制一个圆这种情况下，先在草绘界面任意绘制两条直线，如图所示。
- 02

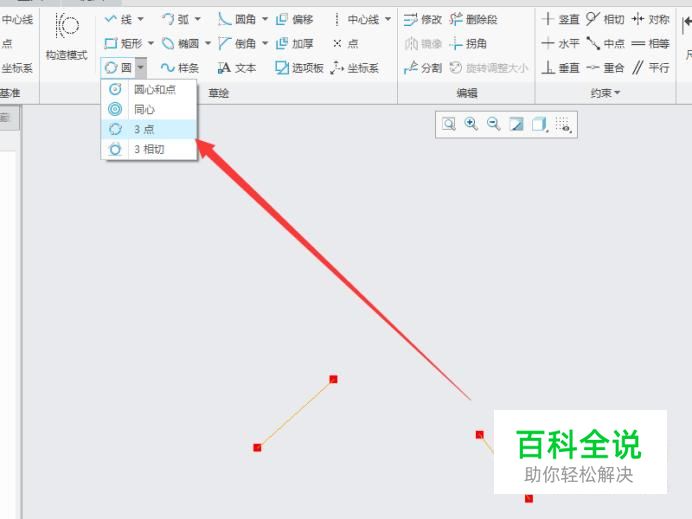

点击圆选项在其下拉菜单里找到3点选项，如图所示。
- 03
依次将光标定在圆所需要经过的点上面，然后左击一下鼠标即可，如图所示。
- 04

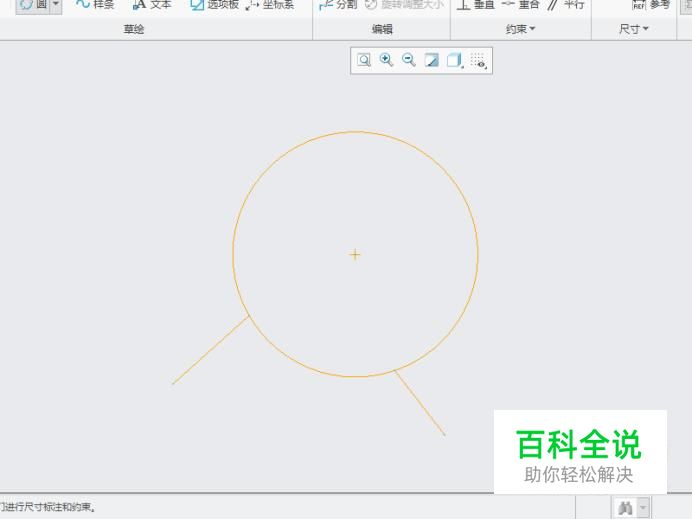

将前两个点约束好之后，在空白处点击一下即可将圆绘制好，如图所示。
- 05

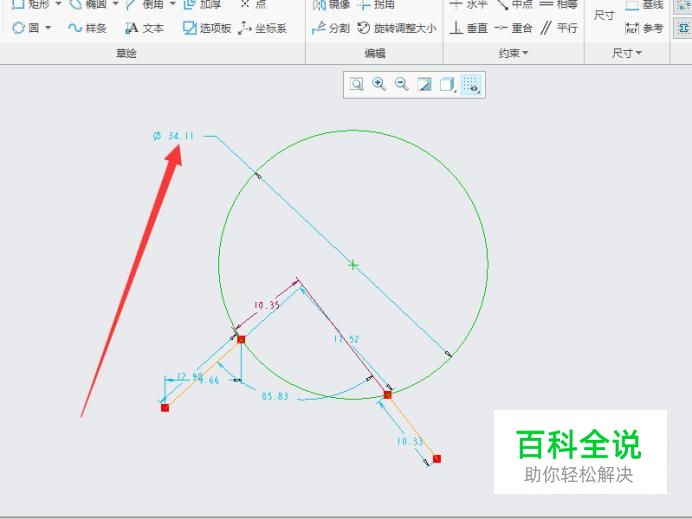

双击圆直径尺寸，即可将其修改，如图所示。
三相切圆的使用：
- 01

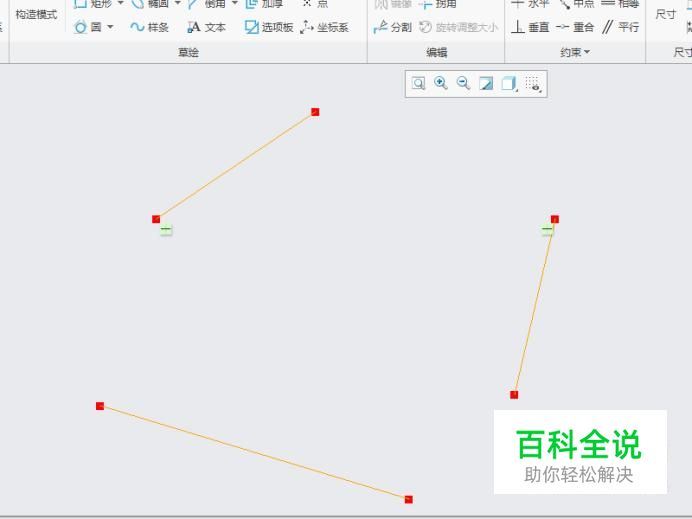

三相切圆顾名思义就是一个圆与指定的三个位置都相切，所以先在草绘区域任意绘制三条直线，如图所示。
- 02

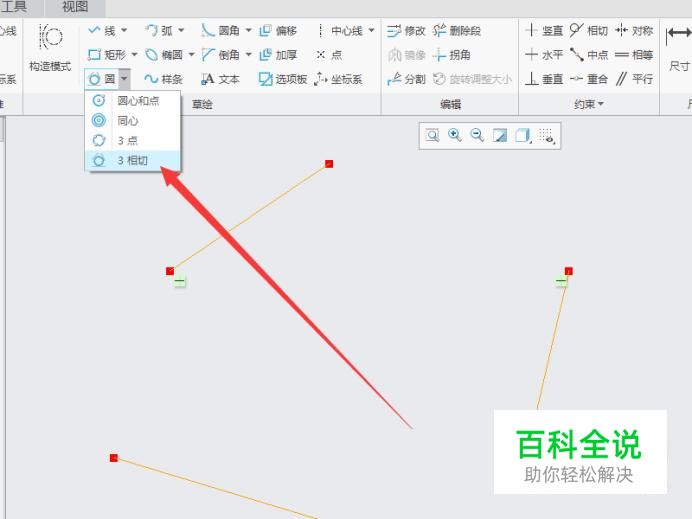

点击圆选项在其下拉菜单里找到三相切选项，如图所示。
- 03

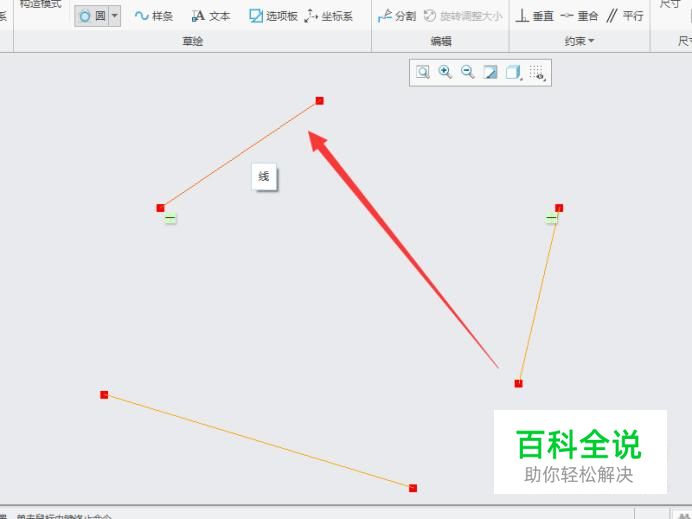

选中命令之后，将光标定在一条直线上面，直线变红时点击一下鼠标左键，如图所示。
- 04

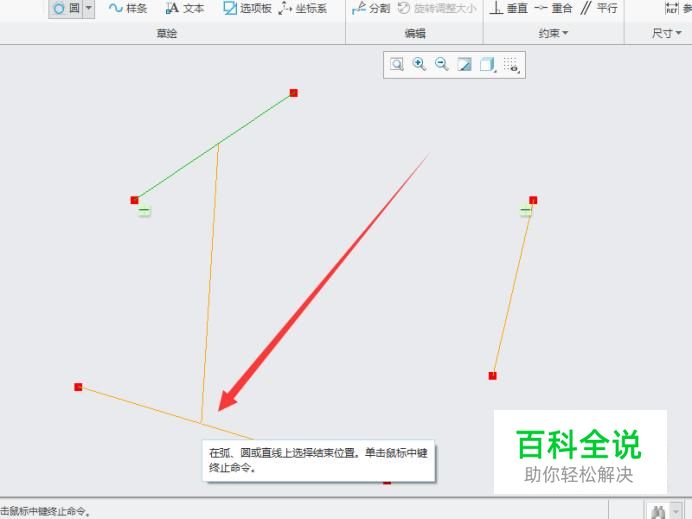

确定一个位置之后，拖动鼠标选择第二个位置，点击鼠标左键进行确定，如图所示。
- 05

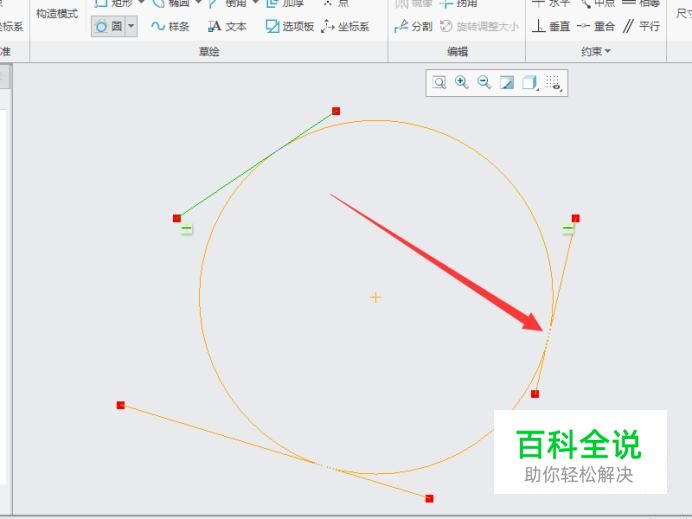

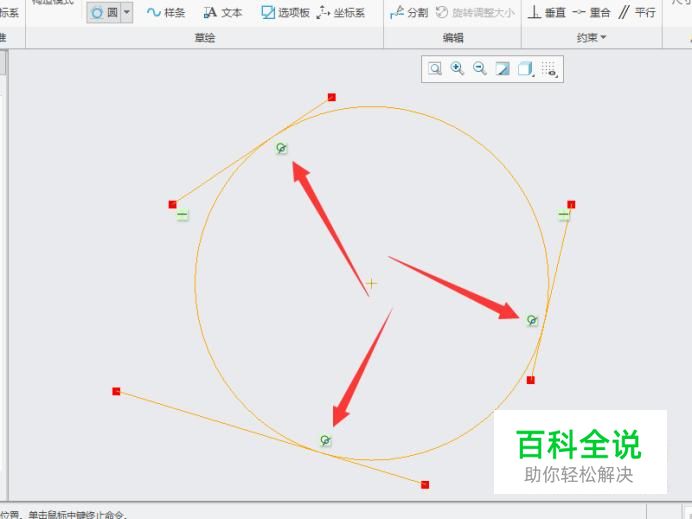

移动鼠标选择第三个位置，点击鼠标左键确定，这时就可以看到圆分别与三个确定位置进行相切，如图所示。
