3DMAX作为一款三维软件，在建筑和影视行业运用非常广泛，还有就是因为它可以准确的将模型的尺寸表现出来，所以现在越来越多的人开始学习3DMAX了，今天的这个例子就是教大家如何把CAD图纸导入3DMAX中，并进行建模的，下面开始讲解。

操作方法

01

打开3dmax软件，同时要有一个室内的CAD图纸，这里我选择的是一个办公室的图纸。按下“T”在顶视图的窗口下。如图。
02

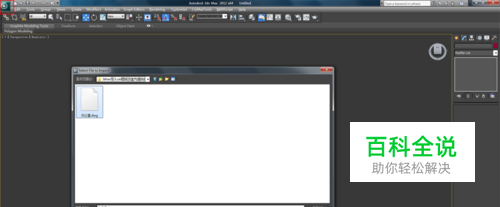

然后在左上角菜单栏中，找到“import”导入命令，点击打开。找到先保存的dwg类型的CAD图纸，点击打开。如图。
03

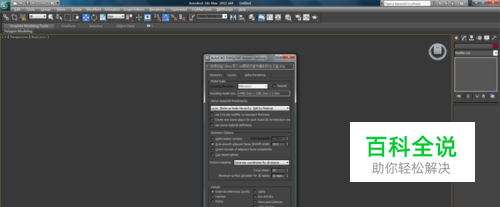

然后出现一个菜单，这里我们不做修改直接点击ok。（另一种导入方法是直接将图纸拖入到max中即可）。如图。
04

下面我们看到图纸已经被导入，呈现的是绿色，为了让它做的坐标统一，我们点击这个图纸，在下侧的坐标数值中都设置为0。如图。
05

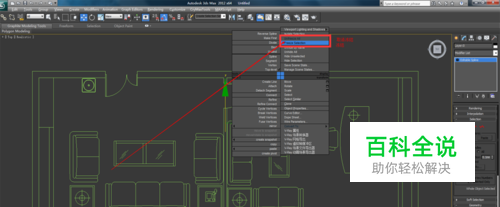

为了方便我们建模，我们需要把图纸冻结住，点击图纸，右键在显示菜单中选择“Freeze Selected”冻结，上边的“Unfreeze All”就是取消冻结。如图。
06

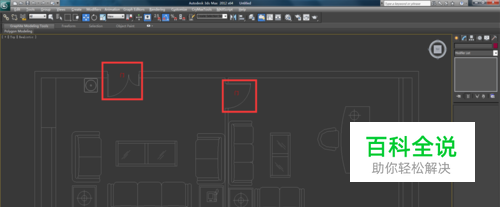

补充一点知识，怎么看CAD图纸，我在下面的图中标注了一下门和窗户的形状，在CAD中每个图形都有它代表的意思。如图。
07

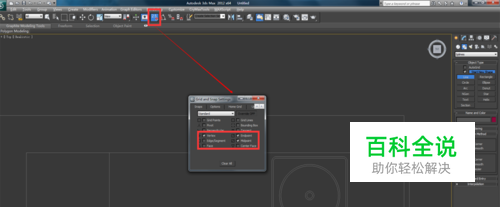

打开二维捕捉，并对其进行设置。这样就可以让我们对线进行捕捉。这样更方便更准确。如图。
08

现在我们开始建模，在右侧选择创建面板，找到“Line”单击，按着图纸上的外框进行画线。如图。
09

当点的首尾相接时就会出现一个对话框提示是否闭合样条线，我们单击确定即可。如图。
10

以此类推，我们来看下，现在图形画完了。如何，有没有很简单那~~如图，绿色的就是我们画好的。
11

但是现在的先都是分开的，三个矩形，为了操作方便我们需要把三个图形附加成一个。单击一个图形，在右侧属性栏中找到并单击“attach”将其附加在一起。如图。
12

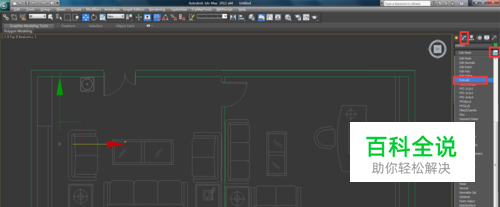

单击选择我们画好的线段，点击修改面板中找到“extrude”挤出命令。如图。
13

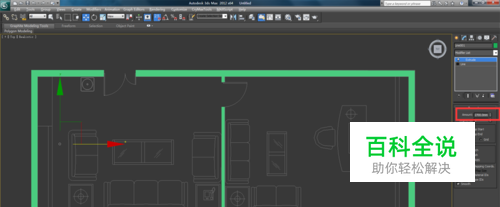

这时，我们看见窗口中的线已经成面了，这时我们把挤出的数值调到2700mm。如图。
14

按“p”来到透视图看下效果。这样一个简单的模型就建好了。很简单吧。如图。
