户型图怎么画
做家装的都知道，户型图是很重要的，从户型图上我们能知道房屋的基本信息，我们要根据户型图和现场情况，来设计和布置房间。若是户型图画错了，接下来的工作将没办法进行。接下来我们来看一下户型图该怎么画。
操作方法
- 01
画户型图之前，我们需要先去现场量房，将现场的重要信息记录下来，在纸上手工先画一个草图，将尺寸量出来，尺寸一定要量准确。后期是要根据这个尺寸，来放图的。重要的细节，需要用手机进行拍照。
- 02

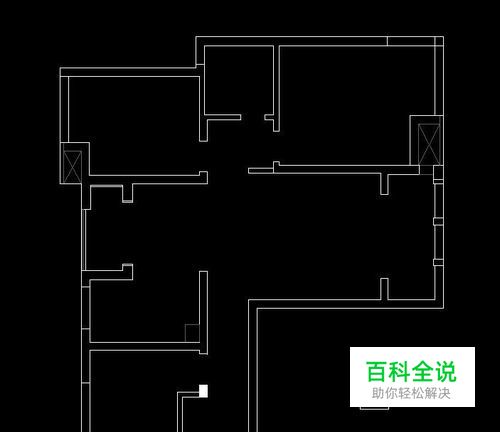

打开cad软件，根据量房的尺寸图，从左到右，或者从右到左将房子内部结构画一遍。尺寸根据量房的数据来，画的时候尺寸要输入准确。
- 03

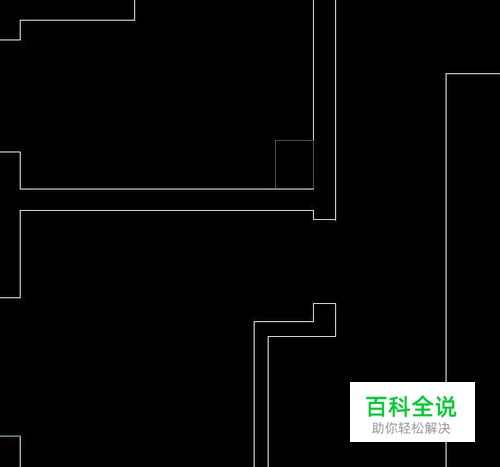

内部尺寸画好之后，我们需要画上外墙厚度，可以利用O偏移键，偏移出外墙的尺寸，一般是240或者280，再利用F倒角命令，将偏移的线修剪一下。
- 04

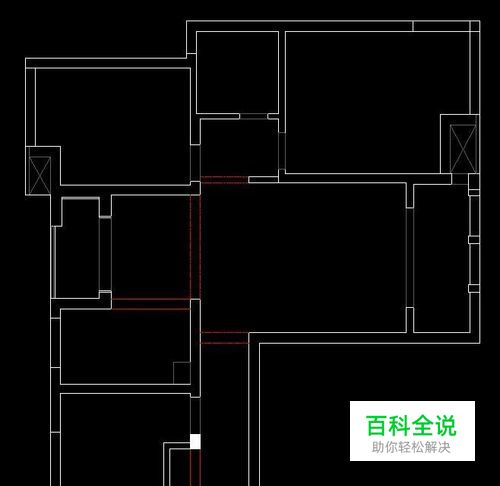

接下来将量的位置画出来，梁要用区别于墙体的颜色，一般用红色的线，线性用虚线。根据量房时的尺寸，将梁的宽度画出来。
- 05

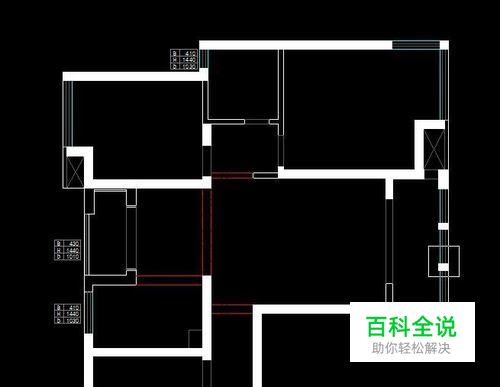

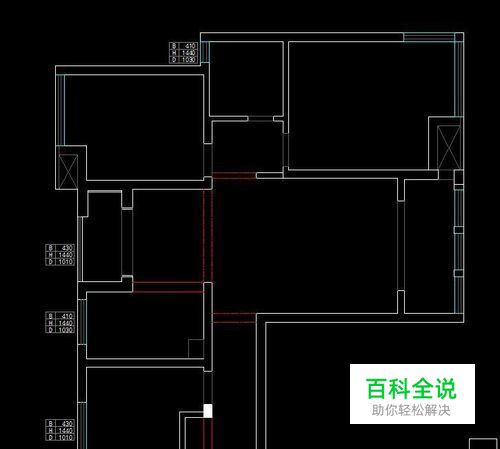

画出窗户，窗户的快速画法可参照以下这条经验，有详细的教程。窗户画出来之后，将量房时量出的窗高，窗户距地高度。窗户到顶高度，这些信息，做一个表，放在窗户的旁边。
- 06
画好之后，我们需要将承重墙的位置标出来，要不然不知道哪些墙是可以拆除的，哪些墙是不能拆除的，这个信息一定要在图上标出来。承重墙可以根据现场来判断，也可以根据宣传户型图来标，标过之后去现场核对一下。
- 07

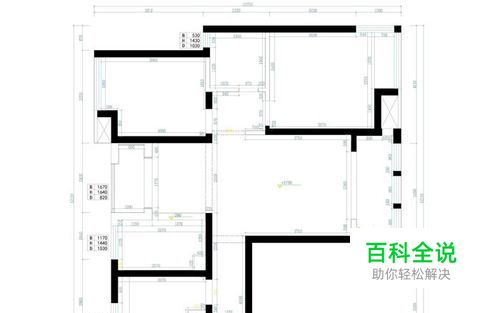

最后一部，就是需要将内部尺寸，和外部尺寸标出来。并标上层高等细节性的信息。通过以上这些步骤，户型就画好了，接下要做的就是如何去设计这个房屋了。
