如何在Linux 下基于PC 进行 PROFIBUS 通信测试
DF PROFI II，这款高性能PROFIBUS DP/DPV1接口板，作为PCI、PCI-Express、CompactPCI和PC104+接口板卡，
DF PROFI II广泛应用于各种领域。因此该板卡适合于快速服务器PC以及工作站。
DF PROFI II板卡支持常用操作系统Windows 2000/XP/7 和 Linux (SUSE, Redhat, Fedora)，以及实时操作系统例如LINUX RT （内核2.2 或者以上）和 LabVIEW™ RT。
关于如何搭建profibus网络实现平台 可以参考如下链接
操作方法
- 01

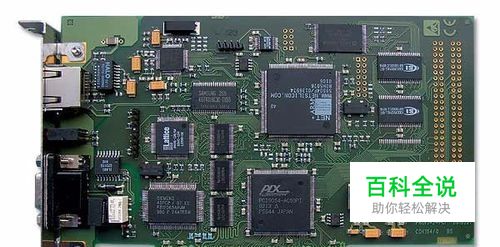

下面将介绍一下 广州虹科代理的KUNBSU 公司的DP PROFI II 板卡在LINUX下作为主从站的操作。 1、安装DF PROFI II PCI/CPCI/PCIe/PC104+的板卡到你的PC 系统中 需要注意！DF PROFI II 板卡，包含 CPCI / CP 104+ 是不支持热插拔的，如果在PCI 系统中安装或者卸载必须关闭电源。
- 02

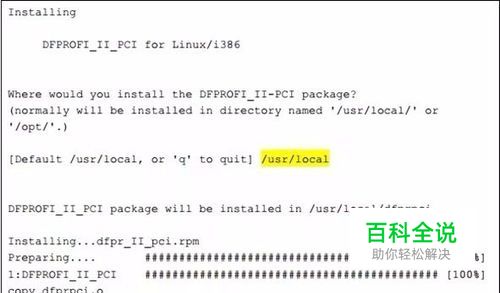

2、启动PC 系统， 从comsoft 随货发货的CD中找到DFPROFI_II-INSTALL.sh ，开始命令过程，插入安装包应该安装位置，默认安装 在/usr/local.，软件将会安装在分目录下dfprpci.( 输入已经标记黄色了（输入标记了黄色 )
- 03
3、 如果你已经插入DF PROFI II 板卡，那你现在可以启动驱动了，重新启动之后 驱动会正常运行
- 04

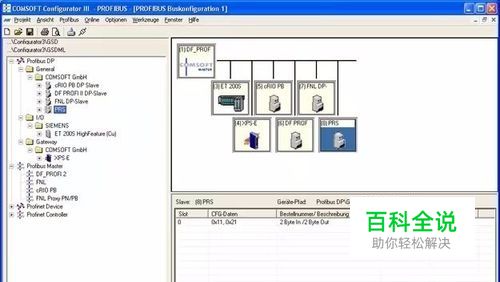

4、 Profibus-DP 主站配置 PROFIBUS 的配置 是有COMSOFT profibus的配置工具 configuratorIII .exe 文件在WINDOWS 7/8系统执行的 4.1.在你的WINDOWS系统中配置应用程序，随货的CD中包含了configuratorIII安装程序了，configuratorIII 是用来创建PROFIBUS 组态的，组态文件（*CFG）可以给最终linux系统执行，参考应用程序的在线帮助获得更得细节。 4.2.创建组态并负责他们到linux系统中 4.3. 在linus 系统中，你可以下载配置文件到DF PROFI II 板卡中，
- 05
5、Profibus 样例程序 1、随货发的包裹中包含了详细的C/C++样例源代码 2、如何初始化DFPROFI II 板卡作为主站或者从站 3、启动DFPROFI II 板卡 4、数据交换和诊断数据（作为主站） 样例程序你可以在安装的目录下找到（默认：/usr/local/dfprpci） 为了更好的阅读源代码，并不是图形化程序。
- 06

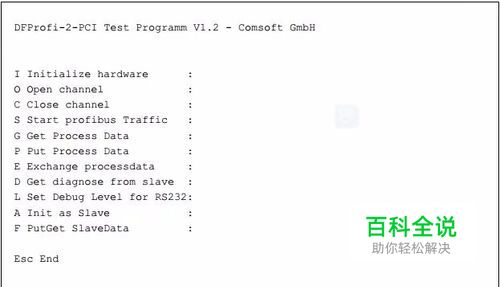

注意： 如果你有不止一个板卡，你必须通过参数来启动样例程序。 DF_PROFI_2_PCI_Demo 1 1 (1.parameter board, 2. channel, default 1 ) DF_PROFI_2_PCI_Demo 2 1 (1.parameter board, 2. channel, default 1 ) 如果你启动了程序，你就看到如下图所示：
- 07
6、 作为 DP-Master 请注意：为了正确的使用样例程序，在此之前有效的PROFIBUS配置必须要下载进去 为了激活PROFIBUS ，通过以下步骤进行 1、 按下“I”用于初始化 板卡 板卡前方的绿灯就会亮 2、按下“O” 打开通讯通道 3、按下“S” 开始PROFIBUS 通讯 板卡前方黄色的灯就会亮，如果并不是所有配置的从站都正常工作的haunted，比如： 有一个从站没有连接 ，另外的红灯也会亮。 4、按下“G” 用于读取过程数据 5、按下“P” 用于写过程数据 6、按下“E” 用于读写过程数据 7、按下“D”用于读取某些特定从站的诊断数据，关于过程映射以及诊断数据的结构，可以参考2.5.8-2.5.11在文档DP _DPVI_E.pdf. 8、再次按下“I”失效PROFIBUS通讯 9、按下“C”关闭通讯通道
- 08

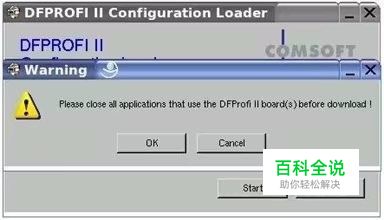

7、下载程序 为了下载有windows系统生成的配置文件，你需要DF PROFI configuration loader 应用程序，在你启动之前，所有使用到DF PROFI 的应用程序都需要关闭，第一步： 打开应用程序：如下图界面
- 09

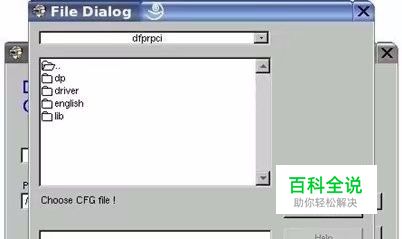

下一步：选择配置文件，选择相应的配置文件（*CFG），你就可以开始下载了如果成功下载，板卡就可以准备数据交换了。
PROFIBUS 从站配置
- 01
1、Profibus-DP 从站配置 如果你使用 DF PROFI II 板卡作为从站，你就不需要下载配置文件，必要的初始化必须在应用程序中初始化。 在PROFIBUS 样机程序源代码（第4章），你可以找到详细板卡作为从站的初始化信息。
- 02
2、Profibus 样例程序 1、随货发的包裹中包含了详细的C/C++样例源代码 2、如何初始化DFPROFI II 板卡作为主站或者从站 3、启动DFPROFI II 板卡 4、数据交换和诊断数据（作为主站） 样例程序你可以在安装的目录下找到（默认：/usr/local/dfprpci） 为了更好的阅读源代码，并不是图形化程序。
- 03
注意： 如果你有不止一个板卡，你必须通过参数来启动样例程序。 DF_PROFI_2_PCI_Demo 1 1 (1.parameter board, 2. channel, default 1 ) DF_PROFI_2_PCI_Demo 2 1 (1.parameter board, 2. channel, default 1 ) 如果你启动了程序，你就看到如下图所示：
- 04
3、 作为DP-slave 为了激活PROFIBUS 板卡作为DP 从站按照以下操作进行 1、按下 “I” 初始化 板卡 板卡前方绿色的灯就会亮 2、按下 “O” 打开通讯通道 3、按下“A” 初始化板卡作为从站 样例程序默认初始化如下： 1、 波特率: 1.5 MBit(6) 2、Profibus地址: 11 3、I/O-配置: 4 Byte Input / 4Byte Output (CFG-Bytes: 0x13, 0x23) 所有的配置都可以在DFPROFI GSD文件中找到，在组态定义的配置应该与主站配置一致， 4、 按下 “F” 读写DP 从站数据
