proe怎么装配组件

proe装配组件的简单操作

操作方法

  • 01

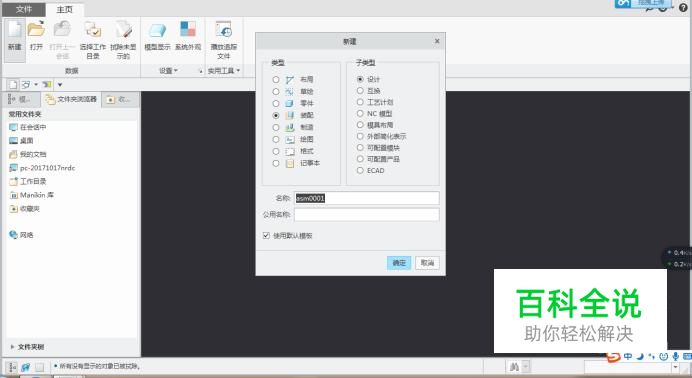

    首先新建“装配”文件;

  • 02

    点击“组装”,选中你要装配的默认零件;

  • 03

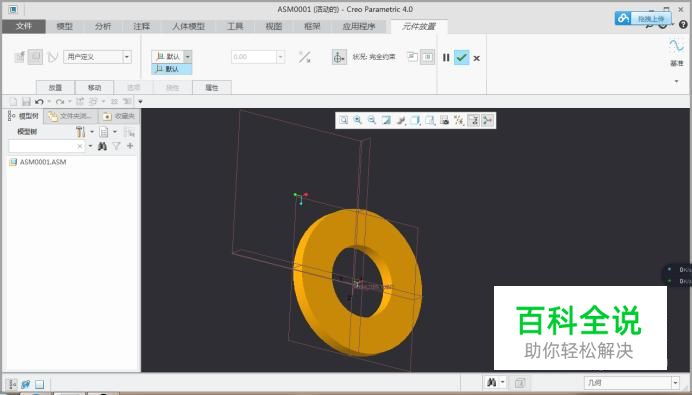

    将第一个图设置为默认,点击对勾,确认操作;

  • 04

    再点击“组装”,选择另一零件,打开;

  • 05

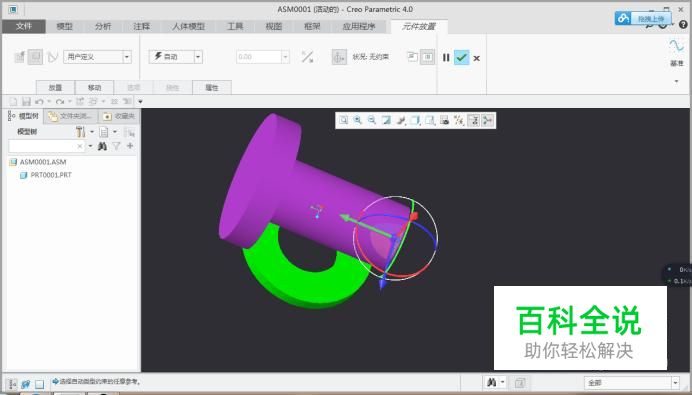

    用户自定义设置为销连接;

  • 06

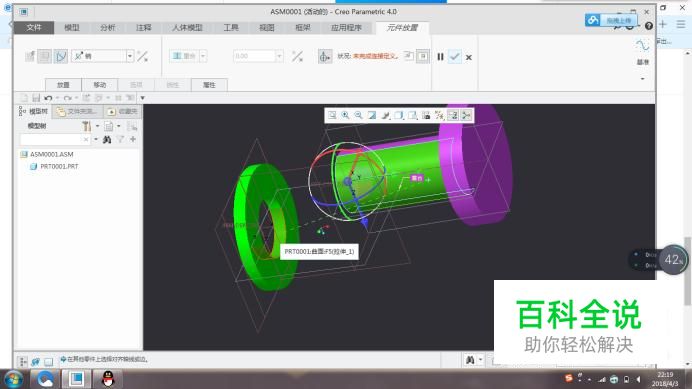

    选中两个要相互转动的曲面;

  • 07

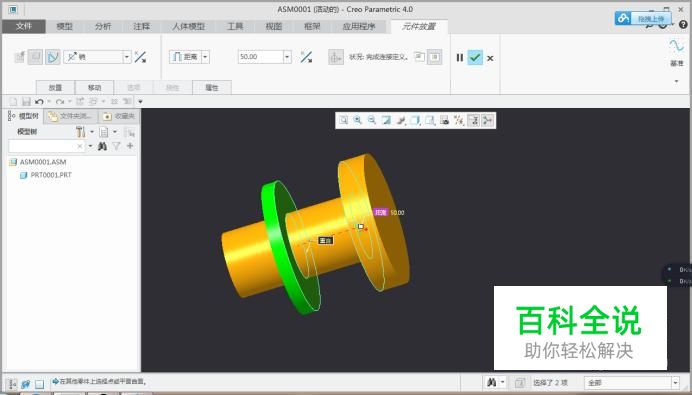

    将上面改为距离,再选中两个平面确定其相对距离;

  • 08

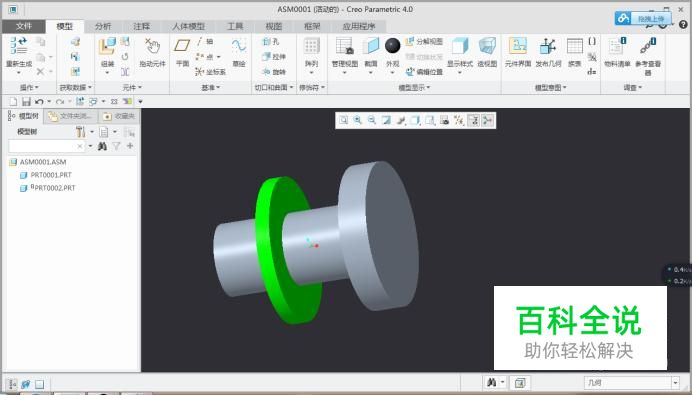

    至此一个装配组件就完成了。
