调整虚拟交换机以优化ESXi网络
操作方法
- 01

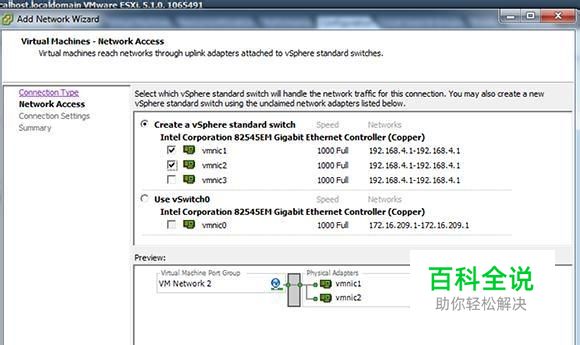

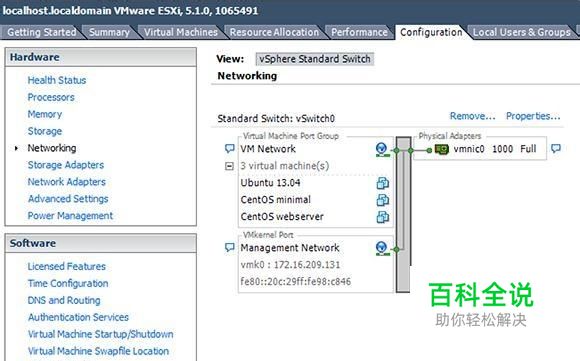

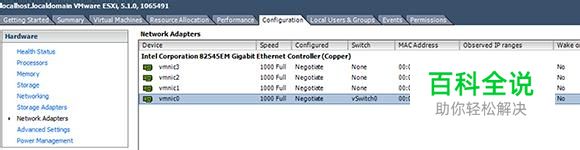

在优化ESXi网络的过程中，管理员应该至少部署两套网络以避免潜在的网络阻塞或者硬件故障。本教程介绍如何创建和配置虚拟交换机，以分隔不同类型的网络流量。 推荐手动配置 当创建ESXi虚拟环境时，不应该只依赖默认配置。系统允许在ESXi主机上创建只包含一块网卡的网络，但是这样并不能为你提供最好的保护和性能。 网络的两种类型 由于传统的ESXi基础设施需要多个网络，所以通常ESXi主机也会拥有多块物理网卡。默认情况下，有管理网络和虚拟机网络。如图1所示，管理网络包含了日常管理和ESXi主机间的流量，比如vMotion(虚拟机实时迁移到另外一台主机)流量。从网络角度来说，实时迁移是一个繁重的操作;你应该预留足够的可用带宽以保证其他常规用户流量不会影响vMotion。 图1. 虚拟机网络和管理网络连接在同一块物理网卡上 潜在的流量阻塞 默认配置的问题在于管理网络和虚拟机网络在同一个虚拟交换机上，也就是连接到同样的物理网卡。你可以对网络流量进行逻辑隔离，但是并没有从物理上隔离。你应该增加另外一块物理网卡和另外一个物理交换机，以分离管理网络流量和虚拟机流量，避免出现阻塞。 如果服务器安装了多块网卡，你可以在vSphere Client中看到这些不同的网卡。如图2所示，它们中的大多数没有被分配给任何交换机，也就不能被使用。 图2. 需要手动修改ESXi默认网络配置以使用所有可用网卡 为交换机分配网卡 为了将网卡分配给交换机，你需要使用网络配置向导。首选需要选择正在使用的网络连接类型。对于所有可以被认为是ESXi提供的后台服务，比如存储流量或者vMotion流量，应该选择VM Kernel类型。而对于用户访问虚拟机的流量，应该选择VM network类型。之后，创建一个新的交换机。在创建交换机的过程中，选择网卡或者你想要连接的交换机网卡。为了实现更好的容错性，最好选择至少两片网卡。如图3所示。如果一片网卡或者线路出现故障，可以保证业务的连续性。 图3. 至少连接两块网卡以最小化网卡或者线路出现故障可能造成的影响 在指定如何连接到新的网络之后，你可以为其分配一个描述性的标签。默认情况下是VM Network 2这样的通用性标签。最好指定一个具有实际意义的标签，比如内部服务器网络等。如果在物理网络中使用VLAN，也可以为其分配VLAN标签。 将虚拟机分配到不同网络当中 到现在为止，你已经创建了一个新的网络，但是还没有完成所有操作。还需要将虚拟机分配到这个网络当中。可以从虚拟机网络属性中完成这个操作。如图4所示。对于已经创建的虚拟机，还要确保更改它们的网络分配，这是一项非常重要的工作。 图4. 在创建新的网络之后，同样需要更改虚拟机的所在网络
