如何用cad制作可编辑和拉伸的图名

在做建筑工程类施工图的时候，需要标注图名和构件等，用直线加文字又显得凌乱不整齐，也不方便。其实是可以以插入块的形式插入这些标注，快捷的同时图面也整洁不少。下面我以制作图名为例。

操作方法

  • 01

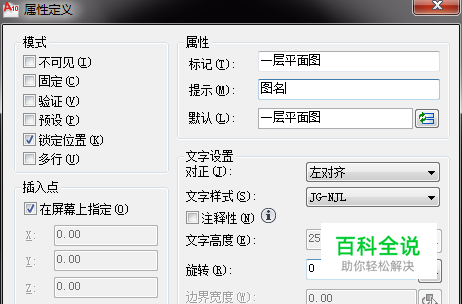

    制作可编辑的文字，包括图名及绘图比例。输入att,出现如下界面。字体选好，填写三个空格，点击确定

  • 02

    制作好的图名是一个块

  • 03

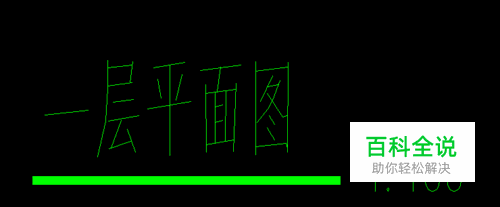

    复制图名，字高通过“ctrl+1"修改，在图名下用多段线（pl）画成我们常见的图名形式。

  • 04

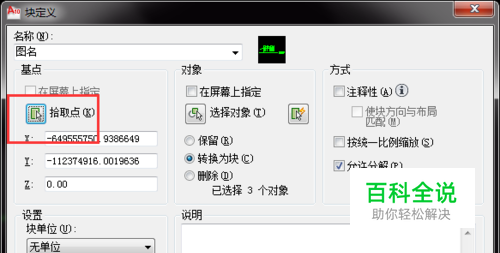

    把这些东西制作成块（快捷键b)，拾取点选择最左边的一点。

  • 05

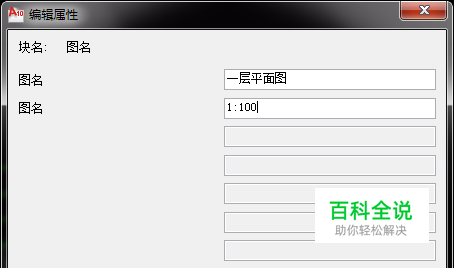

    点击确定后出现了编辑属性的对话框，两个随便填。变成块以后双击就可以改的。

  • 06

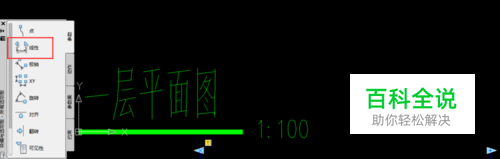

    编辑块（快捷键be），选择“参数”里的线性，画出拉伸的轨迹

  • 07

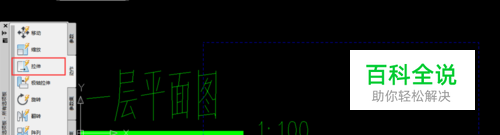

    在“动作”里选择拉伸，画个矩形的框，如图，图示选择对象时，选择下划线和绘图比例

  • 08

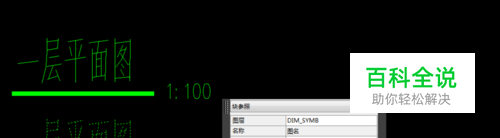

    保存块定义，选择块时出现的小三角形表示拉伸按钮，往左或右拉伸。上面的图名是原始的，下面的图名是拉伸后的。
