CAD怎么画给排水中的球阀
CAD被广泛运用于工程制图上，在给排水中阀门的绘制可简可繁，但经常使用在给排水管线绘制上，对施工意义非凡！
操作方法
- 01

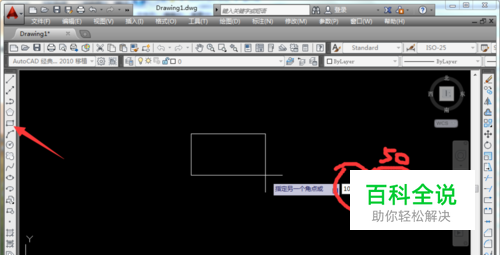

先用矩形工具绘制一个长100，宽50的矩形。
- 02
在矩形内画出对角线；
- 03

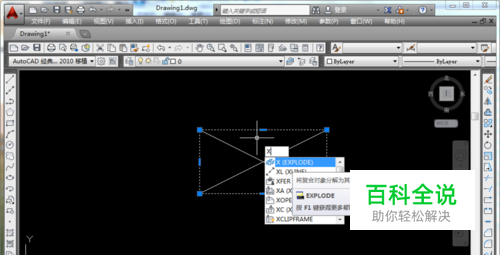

用快捷键【x】拆分矩形；
- 04

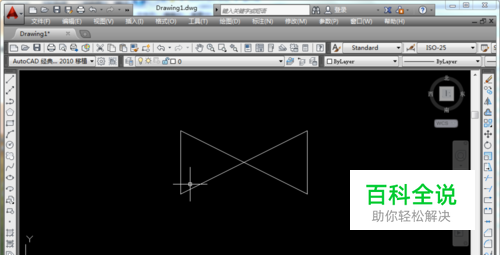

删除矩形两条长边；
- 05

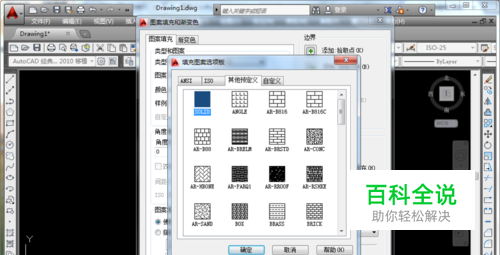

在矩形对角线相交处画一个半径15的圆，将圆填充黑色。连接管线即可；
- 06

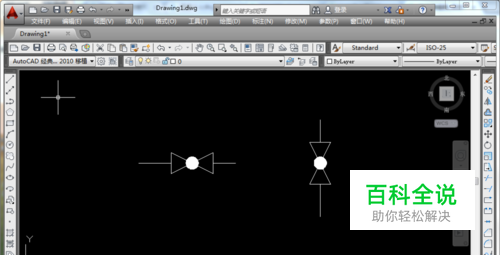

方向旋转即可，大小可以等比例缩放。这就是给排水中的球阀绘制。
