CAXA捕捉工具

使用CAXA软件的时候我们会选择线的一些特殊点,比如中点,圆心等等,这个时候设置捕捉工具就很有必要。

操作方法

  • 01

    双击运行程序;

  • 02

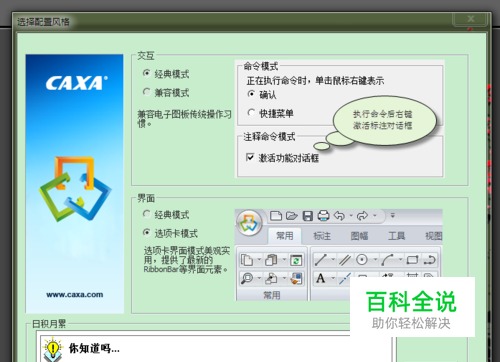

    弹出对话框,按确认键;

  • 03

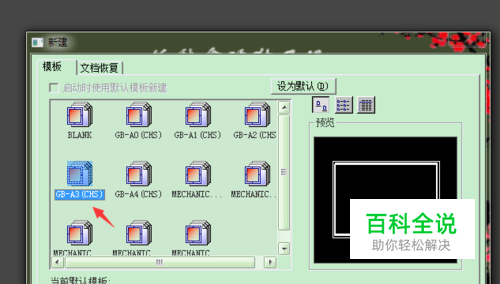

    新建A3图框;

  • 04

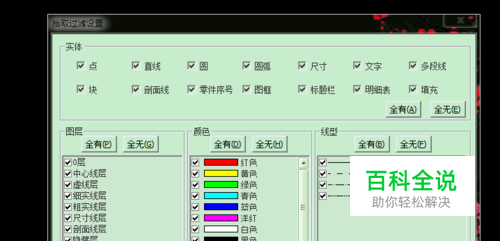

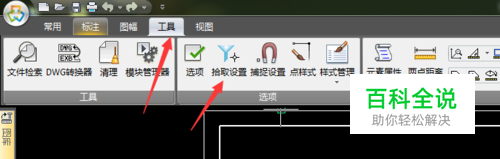

    选择工具拾取设置,可以设置拾取的对象;

  • 05

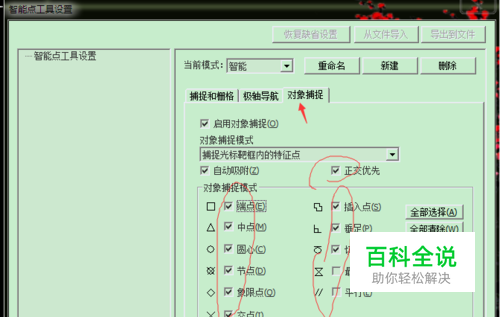

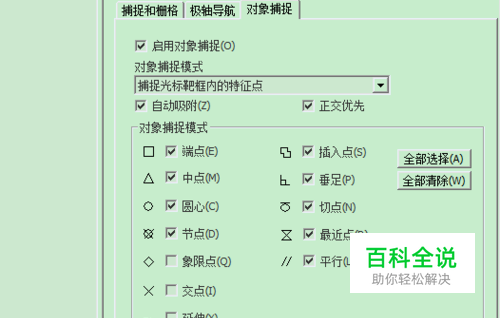

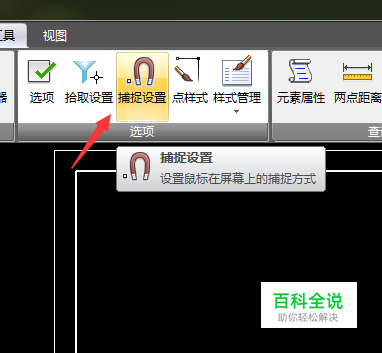

    选择捕捉工具,可以对各种点设置;

  • 06

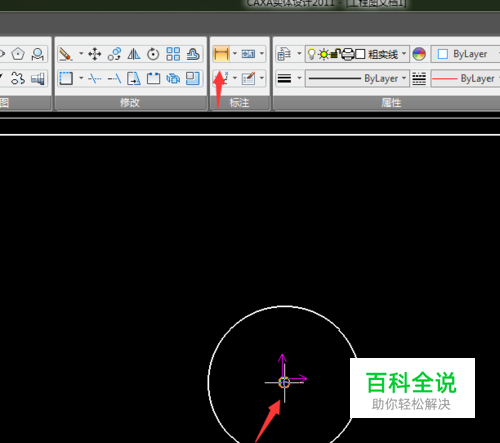

    我们可以随便绘制一个圆,然后选择尺寸测量,可以看到当光标移动到圆心处,系统会自动拾取;

  • 07

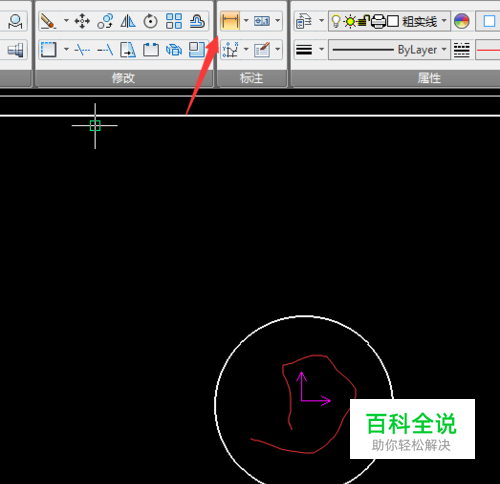

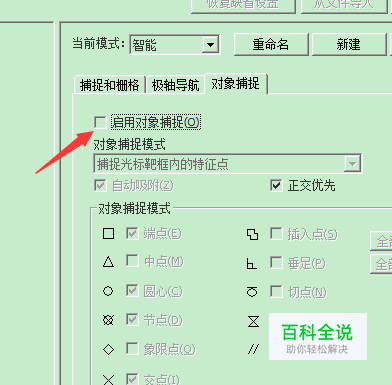

    当我们关掉对象捕捉的时候,在看一下,系统就不会自动拾取了;

  • 08

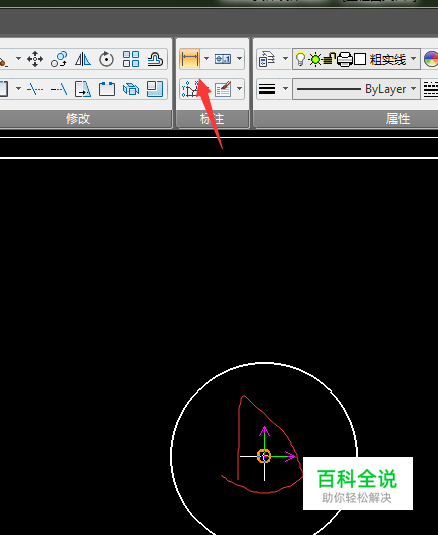

    当我们再次开启拾取工具,又可以拾取了;

  • 09

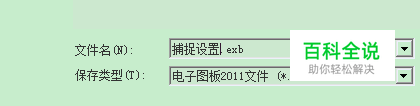

    所以捕捉工具是很重要的工具,适当设置会给我们带来很多好处,保存文档。
