solidworks怎么画弹簧？

solidworks怎么画弹簧是以扫描为命令画法。

操作方法

  • 01

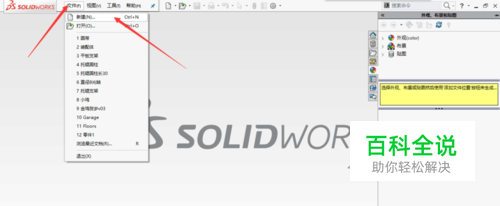

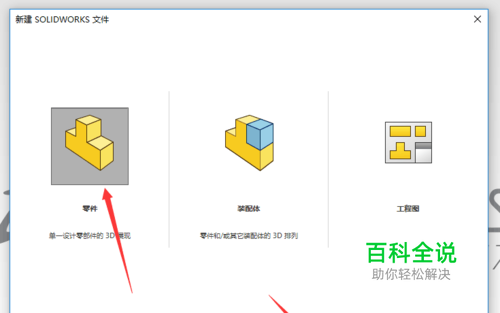

    打开solidworks软件，新建一零件图

  • 02

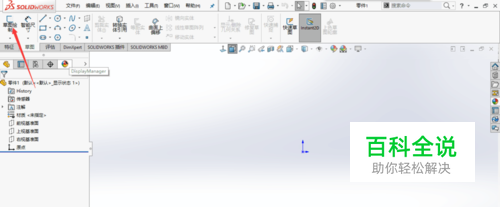

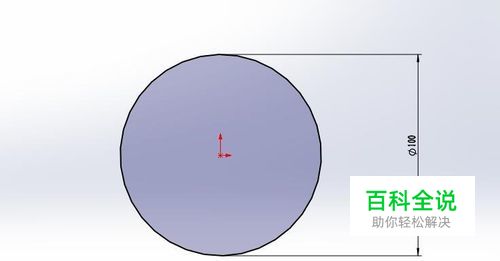

    点击草图绘制一圆

  • 03

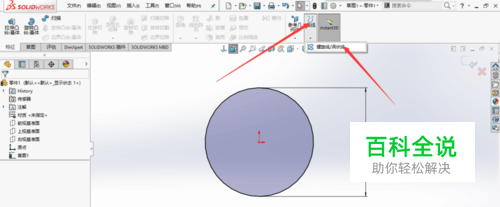

    点击特征曲线命令中的螺旋线，设置如下

  • 04

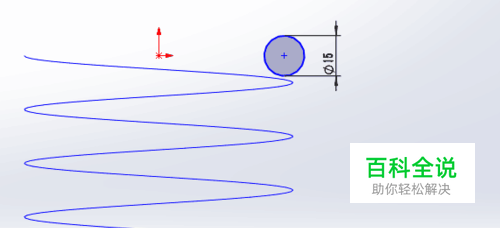

    点击草图绘制，在上视基准面绘制一小圆

  • 05

    添加几何关系，如下

  • 06

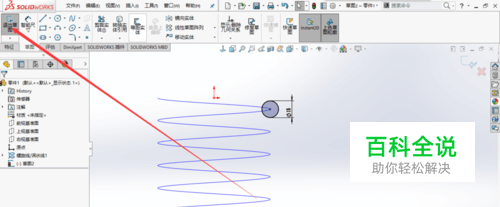

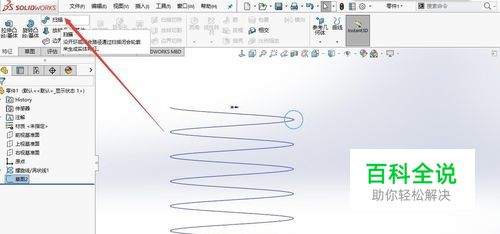

    退出草图，点击扫描，设置扫描相关系数

  • 07

    点击完成，即可
