AutoCAD如何进行角度标注

AutoCAD如何进行角度标注？角度标注：可准确测量出两条线段之间的夹角。

操作方法

  • 01

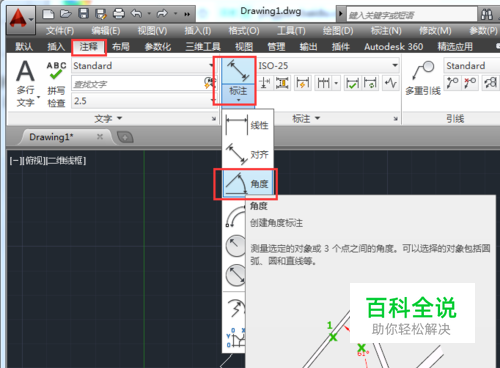

    在菜单栏依次选择【注释】》【标注】》【角度】选项。

  • 02

    首先在被标注对象上选择圆弧、圆、直线或<指定顶点>。

  • 03

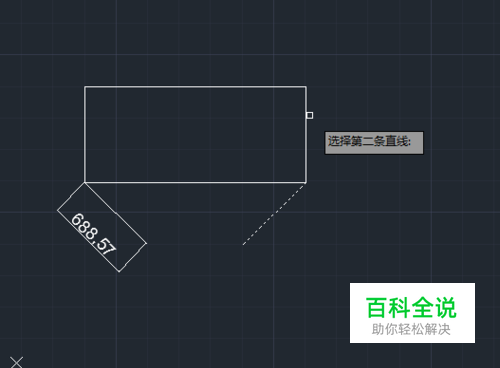

    接着选择第二条直线。

  • 04

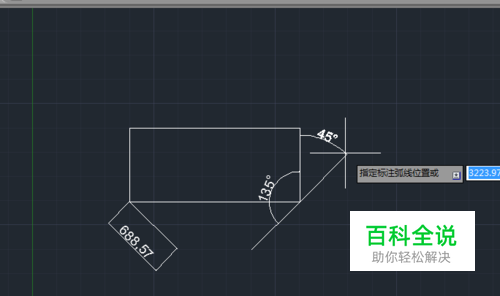

    指定标注弧线的位置。

  • 05

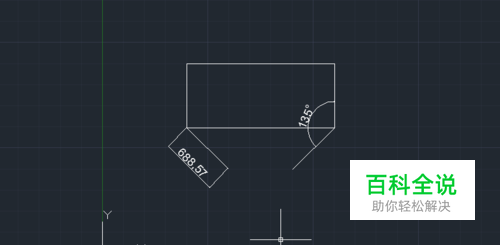

    最后点击鼠标左键，完成角度标注。最终效果如图所示：

  • 06

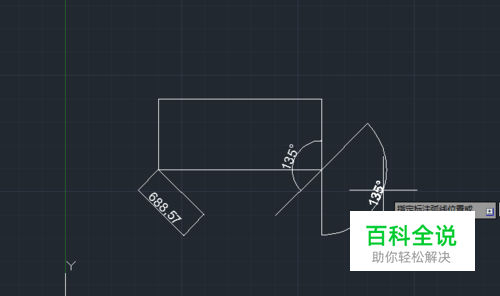

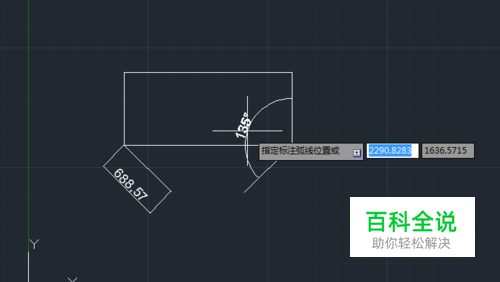

    角度标注时，选择尺寸标注的位置是关键，当尺寸标注放置在当前测量角度之外时所测量的角度则是当前角度的补交，如图所示。
