revit中修剪延伸命令的用法
类似CAD，revit中也有修剪延伸命令，而且比较常用，分别有修剪为角、修剪单个图元、修剪多个图元三个选项，根据不同的情况选择不同的命令，本文雪影F山为不熟悉的朋友们简单的介绍，希望能够对大家有帮助。
操作方法
- 01

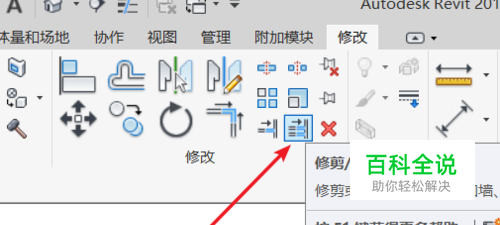

首先我们看修剪为角命令，类似下图交叉图形，我们要修剪为朝着左上角的一个角，其他部分需要删除，只需要选择修改选项下如下图所示命令，后面的TR则为快捷命令。
- 02
然后我们点击要保留的两部分图形即可完成。
- 03
第二个选项为修剪为单个图元，更加适合类似下图修剪为角等，首先我们选中修改选项下的修剪。
- 04

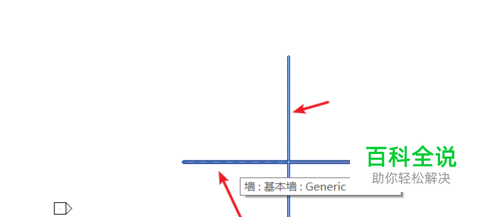

接下来先点击不需要改变的一条边，然后再选另一条的不需要剪切的一边。
- 05
第三种修剪多个图元，类似选择第三个命令，也可以使用快捷方式，没有快捷方式的可以去设置。
- 06

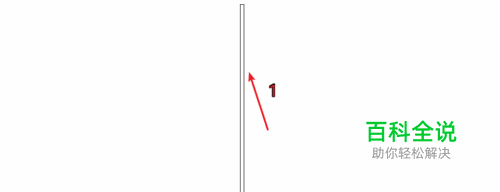

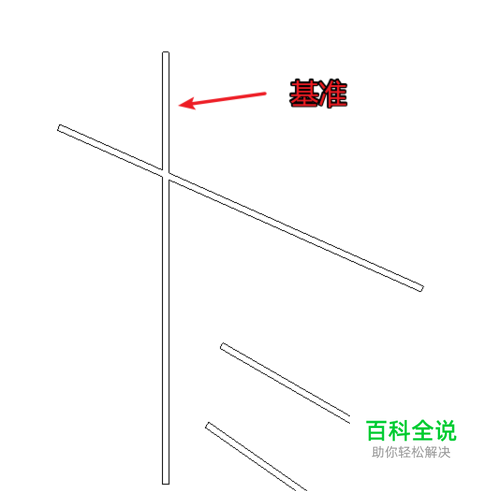

然后类似如下图所示，我们要将右边三条线和竖直的线相交右边不露出，我们可以选择上述命令，然后首先选择基准线。
- 07

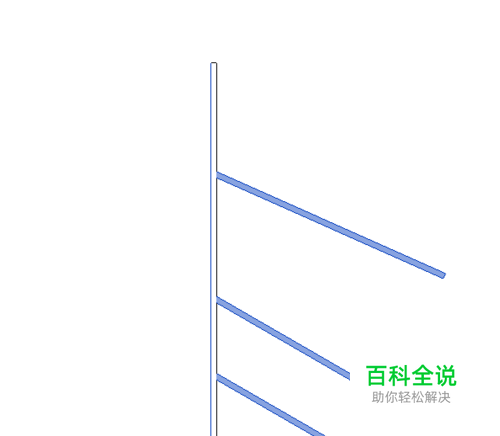

然后分别点击左边三条线即可，希望能够对大家有帮助。
