AutoCad是一款非常常用的绘软件，我们可以使用AutoCad进行各类绘图工作，其中以建筑绘图以及工程绘图为主；我们使用AutoCad进行绘图时，我们会用到多种线条进行配合区分，每一种线宽和线型都可能有独特的含义或者用途，但是线宽的显示需要我们自行设置，下面我们就来看看如何在AutoCad中显示线宽。

操作方法

01

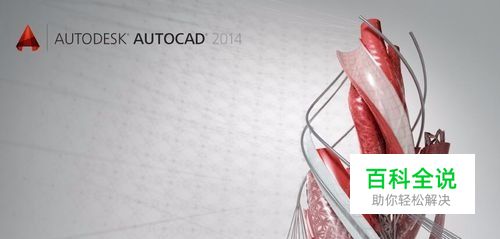

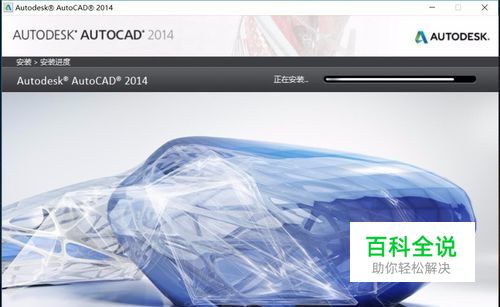

首先，我们开启AutoCad程序，进入到AutoCad的工作页面，或者直接双击开启我们需要进行修改的CAD文件，即可开启AutoCad并进入到对应图纸的工作绘图页面。
02

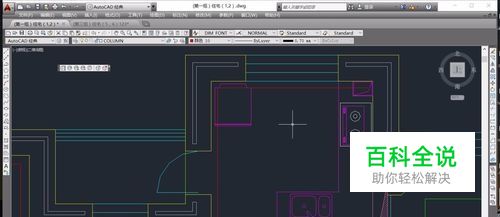

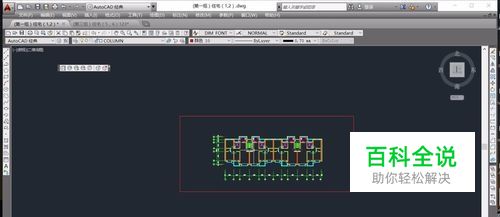

等待AutoCad读取文件并开启后，我们即可看到我们的文件内容，此时文件的图像较小，我们可以滚动滑轮扩大，将视角调整到可以看清各个线条的视角距离。
03

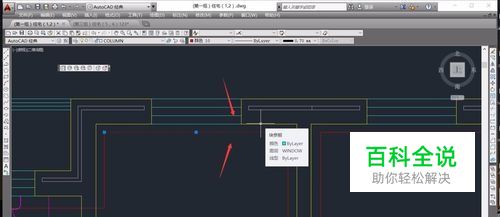

将视图调整到合适的位置后，可以看到，每一个线条基本都是一样的宽度，红线在绘制时设置的是0.7宽度，但是看起来却没有比周围线条宽，这就是因为AutoCad默认不显示线宽。
04

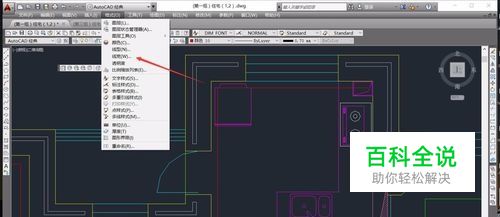

为了调整显示线宽，我们在AutoCad工作页面的上方选择“格式”，点击后弹出一系列的菜单列表，我们在菜单中选择“线宽”选项，进入到线宽的设置窗口。
05

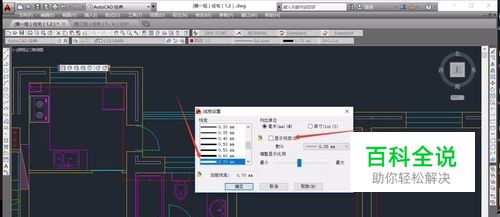

系统会自动弹出一个线宽设置的窗口，在线宽设置窗口，我们可以进行线宽的调整设置，在中间位置，可以看到有一个“显示线宽”的选项，这就是显示线宽的设置。
06

点击“显示线宽”左方的小空白方框，即可进行勾选，确定显示线宽的命中，随后我们直接点击“确定”，就会确定显示线宽的命令生成。
07

在线宽设置窗口中，左方的线宽设置，是可以针对目标进行设置，但是显示线宽的命令是对整张图纸的设置，进行勾选之后，图纸上所有的不同宽度的线条，都会进行显示。
08

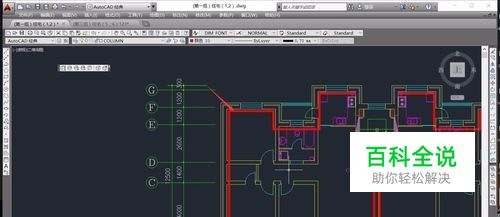

点击确定完成命令设置后，可以看到，我们的图纸有了很大的改动，绘制的粗线条可以在图纸中很好的进行区分，这样我们就完成了显示线宽的命令设置。
09

显示线宽命令是一个帮助用户进行绘图的设置，开启显示线宽可以帮助我们更好的区分不同线条的宽度，但是多数的建筑绘图中，线条颜色会取代线条宽度的功能，因此建筑平面制图时一般关闭线条宽度。
