半导体制冷片（TEC1-12706）安装方法

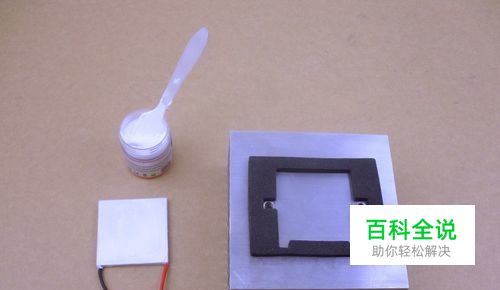

有许多电子爱好者喜欢动手制作电子冰箱或者电子制冷杯，那么核心部件就是半导体制冷片，在制冷片中使用最多的要数TEC1-12706，它有127个PN结，电流6A。12V工作电压，这就是72W，发热巨大，因此必须安装好，否则容易烧坏
操作方法
- 01

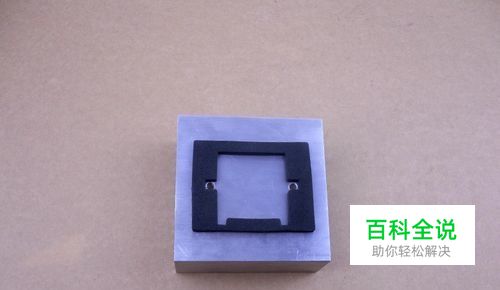

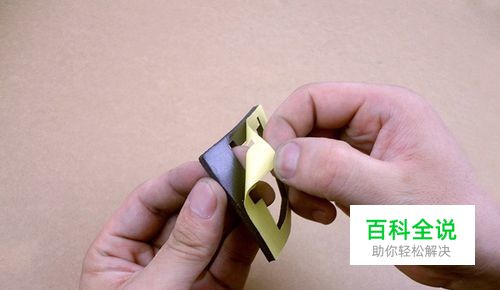

如图所示，将购买的隔热垫带胶纸的一面撕下，贴到散热片上，对其两个螺丝孔，按压牢固，不要留有缝隙
- 02

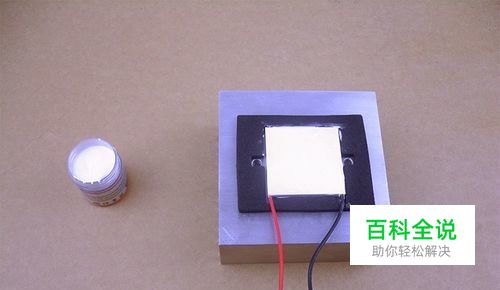

先将半导体制冷片TEC1-12706的热端（一般为带字那一面）涂上一层薄薄的导热硅脂，一定不要多涂，然后放置在散热片上（先不要按压）。再往冷端涂一层导热硅脂，如下图所示
- 03

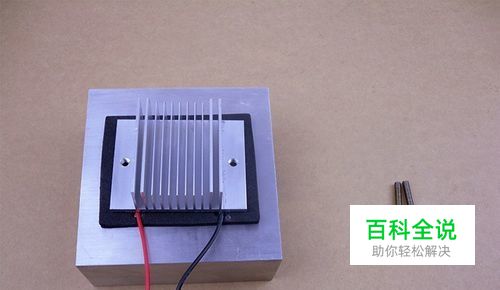

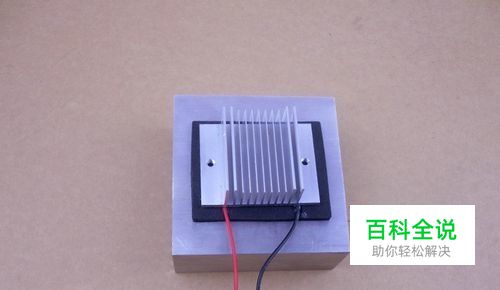

把导冷片放置到上一步的制冷片上，对其螺丝孔后轻轻按压
- 04

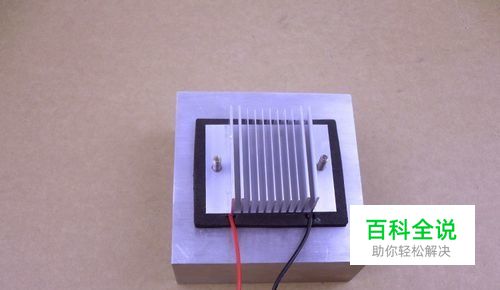

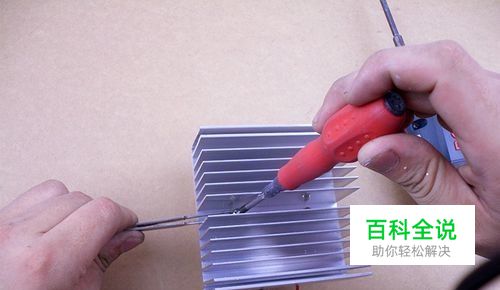

如下图所示，将两个对应孔大小的螺丝上紧，注意，快要上紧的时候一边一点点的上紧，切不可一次上紧。只要贴合好即可，不要用力过大，以免压碎制冷片
- 05

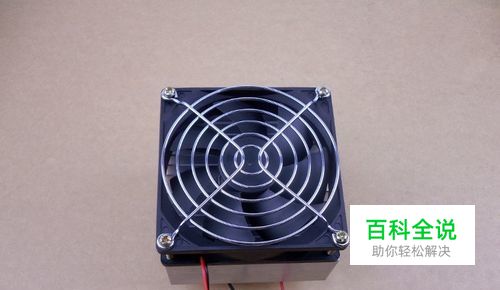

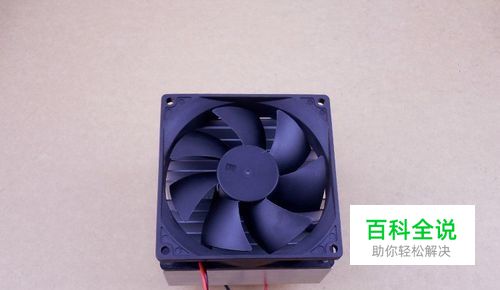

先将12*12CM的散热风扇放置于散热片上（不要放反），再将保护网置于其上，如图所示
- 06

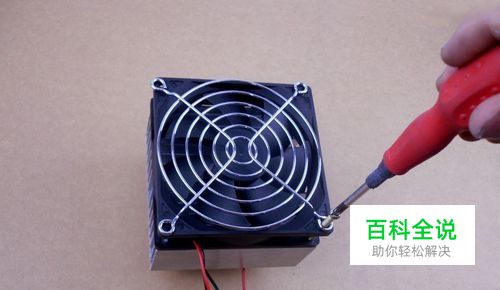

把四个角都上好螺丝，上均匀即可。注意将制冷片和风扇的引出线整理利索，方便之后接线
- 07
接线完成了。赶快通电试一试吧 最高电压不能超过13V，一般情况一两分钟就会产生露水，十分钟就能结霜（跟坏境温度和制冷片功率大小有关）
- 08
制冷片：TEC1-12701，TEC1-12703，TEC1-12705，TEC1-12708，TEC1-12710，TEC1-12712，TEC1-12716等等，安装方法一样。
